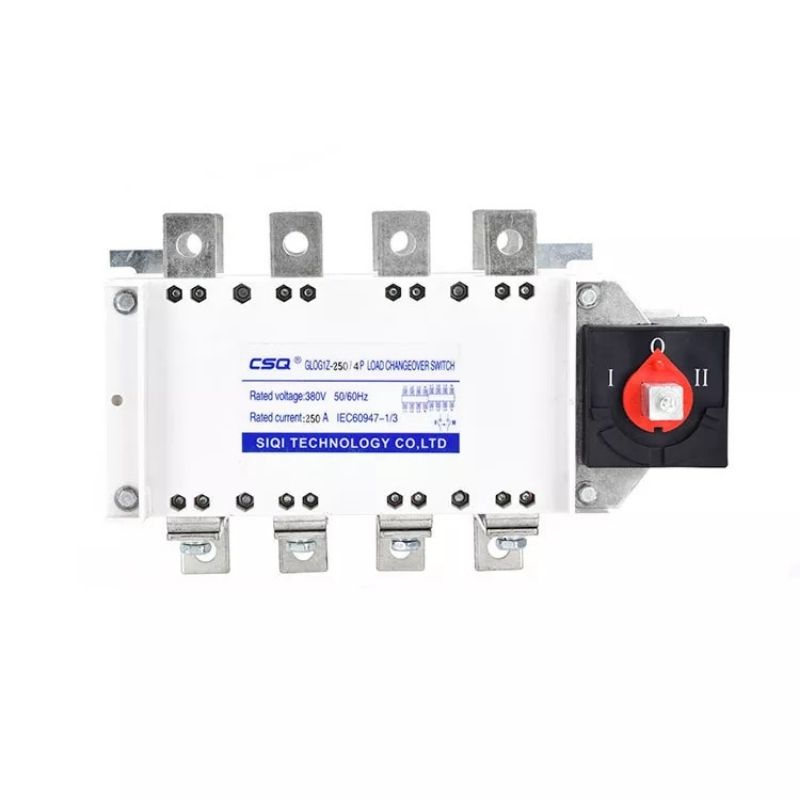

Tủ ATS 250A CSQ – Chuyển Nguồn Tự Động 3P/4P

2. ĐẶC ĐIỂM NỔI BẬT CỦA THIẾT BỊ ATS CSQ 250A CHUYỂN NGUỒN TỰ ĐỘNG 3P 4P

• Công năng: Thiết bị chuyển nguồn tự động — phát hiện mất điện lưới, khởi động máy phát và chuyển tải sang nguồn dự phòng mà không cần thao tác tay, rút ngắn thời gian dừng dây chuyền.
• Định mức dòng điện (A): 250
• Số cực: 3P, 4P
• Thời gian chuyển đổi (s): <5
• Dòng ngắn mạch (kA): 10
• Điện áp hoạt động (V): AC380
• Hồ sơ kỹ thuật đầy đủ: CO, CQ và phiếu bảo hành chính hãng — đáp ứng yêu cầu nghiệm thu của nhà máy FDI và ban quản lý khu công nghiệp.

3. Các Dòng Model tham khảo

• Bộ điều khiển ATS SmartGen HAT520N
• Bộ điều khiển ATS Osemco ACD – III
• Thiết bị ATS CSQ 1600A chuyển nguồn tự động 3P 4P
• Bộ tủ điện ATS 300A tự động chuyển nguồn 3P 4P

Chưa cần đầu tư máy mới? Power Pro đồng thời triển khai thuê máy phát điện công nghiệp cho dự án ngắn hạn và sửa chữa máy phát điện tại hiện trường.

Dải dòng 250A hợp với hệ thống nào

Ở điện áp 380V ba pha, dòng 250A tương ứng công suất biểu kiến khoảng 164kVA. Con số này tính theo công thức S = I × 1,732 × U ÷ 1000.

Trong thực tế lắp đặt, tủ ATS 250A thường đi cùng tổ máy phát 100kVA đến 150kVA. Phần dư giữa 150kVA và 164kVA là biên an toàn cho dòng khởi động của động cơ và cho khả năng nâng cấp máy sau này.

Nhóm công trình thường dùng dải này

Xưởng sản xuất quy mô vừa, một đến hai dây chuyền. Tòa nhà văn phòng 5 đến 10 tầng. Khách sạn nhỏ và vừa. Kho lạnh dung tích vừa với vài tổ máy nén.

Điểm chung của nhóm này: tải chủ yếu là chiếu sáng, điều hòa và một số động cơ công suất nhỏ. Dòng khởi động không quá dốc.

Lưu ý đấu nối riêng của dải 250A

Ở mức dòng này, mỗi pha vẫn đi được bằng một sợi cáp đồng đơn. Không cần đấu song song nhiều sợi, nên thi công nhanh và ít điểm nối.

Tủ 250A có thể treo tường nếu phòng máy chật. Vẫn cần chừa khoảng thao tác phía trước để mở cánh và đo kiểm.

4. Kiến thức liên quan

• Tủ ATS Máy Phát Điện: Tại Sao Đây Là Bộ Phận Không Được Tiết Kiệm?
• Chi Phí Vận Hành Máy Phát Điện Công Nghiệp: 5 Khoản Thường Bị Bỏ Sót Trong Ngân Sách
• Bảo Dưỡng Máy Phát Điện: Chu Kỳ Và Checklist Đầy Đủ

Thông số và cách chọn

Con số công suất trên là mức máy phát mà thiết bị 250A gánh được ở dòng định mức. Khi chọn, luôn lấy cấp dòng lớn hơn dòng định mức của máy phát để có dự phòng — không chọn sát giới hạn.

Bảng tra nhanh — công suất máy phát và dòng cần thiết

Tự động hay thủ công — chọn loại nào

Chuyển nguồn tự động (ATS) tự phát hiện mất điện lưới, khởi động máy phát, chuyển tải, rồi khi lưới ổn định thì chuyển ngược và tắt máy. Không cần người thao tác. Bắt buộc với nhà máy chạy ca đêm, kho lạnh, bệnh viện, trung tâm dữ liệu, toà nhà cao tầng.

Chuyển nguồn thủ công (MTS) chi phí thấp hơn, cần người trực để thao tác. Chấp nhận được khi cơ sở luôn có người và chịu được vài phút mất điện. Không phù hợp nếu sản xuất chạy liên tục.

Lưu ý khi lắp đặt và vận hành

• Bắt buộc cắt hẳn nguồn này trước khi đóng nguồn kia. Không bao giờ để hai nguồn đóng đồng thời — đây là nguyên tắc an toàn cơ bản của mọi hệ chuyển nguồn.
• Chọn theo dòng, không theo kVA. Chọn thiếu dòng gây nóng tiếp điểm và hỏng sớm.
• Thiết bị bảo vệ phải phù hợp với cáp. Dòng của aptomat phải nhỏ hơn khả năng chịu dòng của cáp — aptomat có nhiệm vụ bảo vệ cáp, chọn quá lớn thì cáp cháy trước khi aptomat ngắt.
• Tải có động cơ khởi động trực tiếp tạo dòng khởi động gấp 5–7 lần định mức. Đặt đặc tính bảo vệ quá nhạy sẽ khiến thiết bị ngắt mỗi lần động cơ khởi động dù không có sự cố.
• Chạy thử định kỳ hàng tháng cùng lịch chạy thử máy phát. Đây là thiết bị cơ điện, tiếp điểm và cơ cấu truyền động cần được vận hành để không kẹt.

Xem thêm

• Tủ chuyển nguồn tự động ATS — cách chọn đúng dòng
• Công thức tính dòng điện 3 pha và bảng tra kVA sang A
• Cách tính công suất máy phát điện
• Tra máy phát điện theo công suất
• Máy phát điện công nghiệp — tổng quan giải pháp

Quy trình chọn và kiểm tra tủ ATS 250A trước khi đặt hàng

Chọn đúng tủ ATS 250A không chỉ là đối chiếu dòng định mức. Power Pro khuyến nghị đi theo bốn bước sau để tránh chọn thiếu hoặc chọn thừa:

1. Xác định tải thực, không lấy công suất danh định của máy. Cộng tổng các phụ tải sẽ được cấp điện khi mất lưới rồi đối chiếu với công suất máy phát đã chọn. Với tải có động cơ khởi động trực tiếp, phải tính thêm dòng khởi động.
2. Xác nhận điện áp hệ thống. Cùng một dòng định mức nhưng công suất tương ứng khác nhau ở 380V, 400V hoặc 415V, nên cần ghi rõ điện áp trước khi đặt.
3. Chọn 3P hay 4P theo trung tính. Hệ có trung tính và tải một pha không cân bằng thường cần 4P. Quyết định này phải được kỹ sư điện xác nhận theo sơ đồ đấu nối thực tế.
4. Đối chiếu thông số trước khi đặt. Gửi tổng tải, điện áp, loại máy phát và yêu cầu chuyển nguồn cho Power Pro để kiểm tra. Power Pro phản hồi trong 30 phút trong giờ làm việc.

Sai lầm thường gặp khi chọn tủ ATS 250A

• Chọn theo kVA máy mà bỏ qua hệ số công suất và tải thực tế.
• Không tính dòng khởi động của động cơ, dẫn tới tủ tác động sai khi chuyển nguồn.
• Dùng nhầm loại 3P cho hệ có tải trung tính.
• Đấu sai thứ tự pha giữa lưới và máy phát, khiến tủ không chuyển nguồn được.

Bảo trì tủ ATS 250A

Nên kiểm tra tiếp điểm, thử chuyển nguồn thủ công và đo điện áp hai nguồn theo định kỳ hàng quý. Lịch bảo trì chi tiết phụ thuộc điều kiện vận hành của từng nhà máy. Gọi 0565.669.696 để khảo sát và nhận hướng dẫn bảo trì phù hợp.
