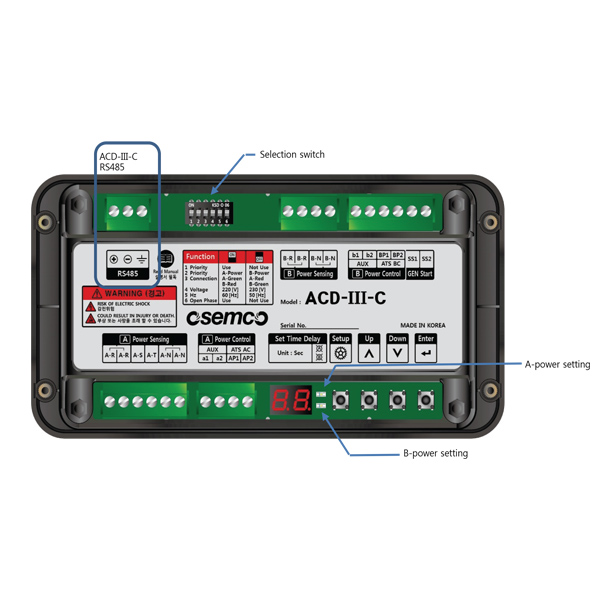

Bộ điều khiển ATS Osemco ACD – III đảm nhận việc chuyển tải giữa lưới và máy phát. Thời gian chuyển và cách cài trễ theo nhóm tải là hai thông số ảnh hưởng trực tiếp đến dây chuyền sản xuất.
1. Thông Số Kĩ Thuật Chi Tiết
| Kích thước mặt ngoài | 139 x 120 x 48 (mm) |
| Kích thước khoét tủ | 130 x 111(mm) |
| Cấp bảo vệ | IP55 |
| Trọng lượng | 0.51Kg. |
| Bộ điều khiển ATS 3 vị trí ON – OFF – ON gắn trên mặt tủ điện | Điều khiển ATS bằng 2 chế độ Auto – Manual. |
| Điều khiển ATS bằng 2 chế độ Auto – Manual. | Ngõ ra điều khiển 16A, cài đặt ngõ ra dạng xung hoặc dạng tiếp điểm giữ. |
| Tích hợp chức năng bảo vệ: Quá áp – thấp áp; Mất pha – ngược pha; Tần số. | Kết nối được với PC cài đặt thời gian chuyển mạch, điện áp bảo vệ, ngõ ra điều khiển |
2. ĐẶC ĐIỂM NỔI BẬT CỦA BỘ ĐIỀU KHIỂN ATS OSEMCO ACD – III
- Công năng: Bộ điều khiển chuyển nguồn tự động — giám sát điện áp và tần số của cả nguồn lưới lẫn nguồn máy phát, ra lệnh đóng cắt theo logic cài đặt, cho phép vận hành ở cả chế độ tự động và bằng tay.
- Bộ điều khiển ATS 3 vị trí ON – OFF – ON gắn trên mặt tủ điện: Điều khiển ATS bằng 2 chế độ Auto – Manual.
- Cấp bảo vệ: IP55
- Kích thước mặt ngoài: 139 x 120 x 48 (mm)
- Kích thước khoét tủ: 130 x 111(mm)
- Hồ sơ kỹ thuật đầy đủ: CO, CQ và phiếu bảo hành chính hãng — đáp ứng yêu cầu nghiệm thu của nhà máy FDI và ban quản lý khu công nghiệp.
3. Các Dòng Model tham khảo
- Bộ điều khiển ATS SmartGen HAT520N
- Bộ điều khiển ATS Osemco ACD – III
- Thiết bị ATS CSQ 1600A chuyển nguồn tự động 3P 4P
Chưa cần đầu tư máy mới? Ngoài cung cấp thiết bị, Power Pro nhận cho thuê máy phát điện theo tháng và bảo trì máy phát điện định kỳ cho nhà máy phía Bắc.
4. Kiến thức liên quan
- Tủ ATS Máy Phát Điện: Tại Sao Đây Là Bộ Phận Không Được Tiết Kiệm?
- Công Thức Tính Dòng Điện 3 Pha Khi Chọn Máy Phát Điện
- Cách Chọn Máy Phát Điện Theo Tải: Công Thức 5 Bước Tính Đúng Công Suất Cho Nhà Máy, Tòa Nhà Và Trang Trại
Thông số và cách chọn
Thiết bị đóng cắt được chọn theo dòng điện định mức của tải, không theo công suất kVA của máy phát. Quy đổi: dòng định mức của máy phát (A) ≈ công suất (kVA) × 1,52 ở lưới 3 pha 380V. Sau khi có con số dòng, lấy cấp dòng tiêu chuẩn kế tiếp lớn hơn.
Bảng tra nhanh — công suất máy phát và dòng cần thiết
| Máy phát | Dòng định mức | Cấp dòng nên chọn |
| 100 kVA | ≈ 152 A | 200 A |
| 200 kVA | ≈ 304 A | 400 A |
| 250 kVA | ≈ 380 A | 400 A |
| 400 kVA | ≈ 608 A | 630 A |
| 500 kVA | ≈ 760 A | 800 A |
| 750 kVA | ≈ 1.140 A | 1250 A |
| 1000 kVA | ≈ 1.520 A | 1600 A |
Tự động hay thủ công — chọn loại nào
Chuyển nguồn tự động (ATS) tự phát hiện mất điện lưới, khởi động máy phát, chuyển tải, rồi khi lưới ổn định thì chuyển ngược và tắt máy. Không cần người thao tác. Bắt buộc với nhà máy chạy ca đêm, kho lạnh, bệnh viện, trung tâm dữ liệu, toà nhà cao tầng.
Chuyển nguồn thủ công (MTS) chi phí thấp hơn, cần người trực để thao tác. Chấp nhận được khi cơ sở luôn có người và chịu được vài phút mất điện. Không phù hợp nếu sản xuất chạy liên tục.
Lưu ý khi lắp đặt và vận hành
- Bắt buộc cắt hẳn nguồn này trước khi đóng nguồn kia. Không bao giờ để hai nguồn đóng đồng thời — đây là nguyên tắc an toàn cơ bản của mọi hệ chuyển nguồn.
- Chọn theo dòng, không theo kVA. Chọn thiếu dòng gây nóng tiếp điểm và hỏng sớm.
- Thiết bị bảo vệ phải phù hợp với cáp. Dòng của aptomat phải nhỏ hơn khả năng chịu dòng của cáp — aptomat có nhiệm vụ bảo vệ cáp, chọn quá lớn thì cáp cháy trước khi aptomat ngắt.
- Tải có động cơ khởi động trực tiếp tạo dòng khởi động gấp 5–7 lần định mức. Đặt đặc tính bảo vệ quá nhạy sẽ khiến thiết bị ngắt mỗi lần động cơ khởi động dù không có sự cố.
- Chạy thử định kỳ hàng tháng cùng lịch chạy thử máy phát. Đây là thiết bị cơ điện, tiếp điểm và cơ cấu truyền động cần được vận hành để không kẹt.
Xem thêm
- Tủ chuyển nguồn tự động ATS — cách chọn đúng dòng
- Công thức tính dòng điện 3 pha và bảng tra kVA sang A
- Cách tính công suất máy phát điện
- Tra máy phát điện theo công suất
- Máy phát điện công nghiệp — tổng quan giải pháp
5. Câu hỏi thường gặp
Bộ điều khiển ATS Osemco ACD-III có kích thước bao nhiêu?
Bộ điều khiển có kích thước mặt ngoài 139 × 120 × 48 mm, khoét tủ 130 × 111 mm, trọng lượng 0,51 kg và cấp bảo vệ IP55. Kích thước khoét tủ là con số cần kiểm trước khi đặt hàng nếu thay thế bộ điều khiển cũ trên tủ có sẵn.
Cấp bảo vệ IP55 của bộ điều khiển nghĩa là gì?
IP55 nghĩa là chống bụi ở mức bảo vệ tốt và chịu được tia nước phun từ mọi hướng vào mặt trước. Đây là mức phù hợp cho tủ đặt trong nhà xưởng nhiều bụi, nhưng vẫn cần tủ có cửa kín nếu đặt nơi ẩm ướt hoặc ngoài trời.
Bộ điều khiển ATS làm những việc gì?
Bộ điều khiển giám sát điện áp lưới, ra lệnh khởi động máy phát khi lưới mất, điều khiển đóng cắt sang nguồn máy phát, rồi chuyển ngược về lưới khi có điện trở lại. Nó cũng đặt các mốc thời gian trễ để tránh chuyển nguồn liên tục khi lưới chập chờn.
Chọn bộ điều khiển ATS cần lưu ý gì?
Ba điểm: khớp kích thước khoét tủ nếu thay thế, khớp điện áp điều khiển của cơ cấu đóng cắt đang dùng, và đủ tính năng cho nhu cầu vận hành như tự khởi động hay hòa đồng bộ. Power Pro tư vấn theo cấu hình tủ hiện có: 0565.669.696.
Xem thêm sản phẩm cùng nhóm: Bộ điều khiển ATS · Phụ kiện
Chọn theo dòng hay theo công suất máy phát?
Luôn chọn theo dòng điện. Lấy công suất kVA nhân 1,52 để ra dòng định mức ở lưới 380V, rồi chọn cấp dòng tiêu chuẩn kế tiếp lớn hơn.
Loại 3 cực và 4 cực khác nhau thế nào?
Loại 3 cực chỉ đóng cắt ba dây pha, giữ chung dây trung tính. Loại 4 cực đóng cắt cả trung tính. Hệ thống có yêu cầu riêng về nối đất hoặc dùng thiết bị chống dòng rò thường cần loại 4 cực — nên để đơn vị thiết kế điện xác định.
Bao lâu có báo giá?
Power Pro, khảo sát thực tế miễn phí, phản hồi trong 30 phút. Hotline/Zalo 0565.669.696.
