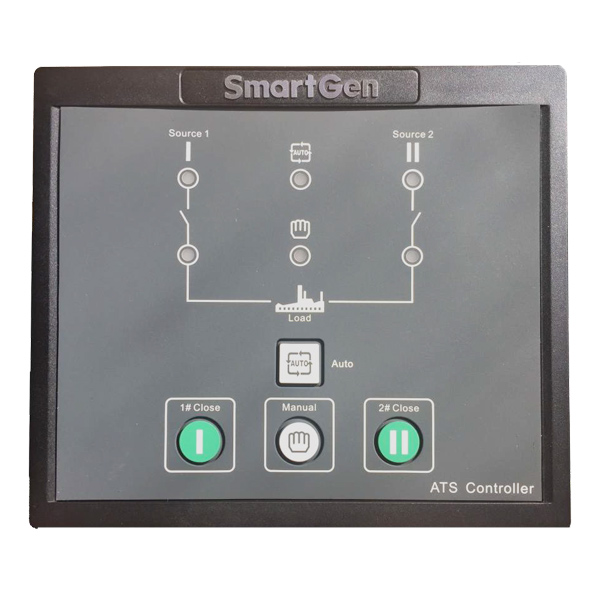

Bộ điều khiển ATS SmartGen HAT520N được Power Pro cung cấp chính hãng, kèm hồ sơ kỹ thuật đầy đủ và dịch vụ lắp đặt, bảo trì tại nhà máy. Thông số chi tiết và hướng dẫn chọn đúng cấu hình trình bày dưới đây.
1. Thông Số Kĩ Thuật Chi Tiết
| Kích thước vỏ | 139 x 120 x 50 (mm) (L * W * H) |
| Kích thước mặt cắt: | 130 x 111 (mm) |
| Nhiệt độ hoạt động: | Từ -25 đến + 70℃ |
| Đèn LED hiển thị | AC 1P2W / 2P3W / 3P4W |
| Tần số máy phát điện 50 / 60Hz | Nguồn cung cấp DC AC: 170 ~ 277 V |
2. ĐẶC ĐIỂM NỔI BẬT CỦA BỘ ĐIỀU KHIỂN ATS SMARTGEN HAT520N
- Công năng: Bộ điều khiển chuyển nguồn tự động — giám sát điện áp và tần số của cả nguồn lưới lẫn nguồn máy phát, ra lệnh đóng cắt theo logic cài đặt, cho phép vận hành ở cả chế độ tự động và bằng tay.
- Tần số máy phát điện 50 / 60Hz: Nguồn cung cấp DC AC: 170 ~ 277 V
- Đèn LED hiển thị: AC 1P2W / 2P3W / 3P4W
- Nhiệt độ hoạt động: Từ -25 đến + 70℃
- Kích thước vỏ: 139 x 120 x 50 (mm) (L * W * H)
- Kích thước mặt cắt: 130 x 111 (mm)
- Hồ sơ kỹ thuật đầy đủ: CO, CQ và phiếu bảo hành chính hãng — đáp ứng yêu cầu nghiệm thu của nhà máy FDI và ban quản lý khu công nghiệp.
3. Các Dòng Model tham khảo
- Bộ điều khiển ATS Osemco ACD – III
- Thiết bị ATS CSQ 1600A chuyển nguồn tự động 3P 4P
- Thiết bị ATS CSQ 1250A chuyển nguồn tự động 3P 4P
- Bộ tủ điện ATS 300A tự động chuyển nguồn 3P 4P
Chưa cần đầu tư máy mới? Power Pro còn nhận cho thuê máy phát điện công nghiệp và bảo trì – sửa chữa máy phát điện cho nhà máy tại miền Bắc.
4. Kiến thức liên quan
- Tủ Chuyển Nguồn ATS: Nguyên Lý, Cách Chọn Và Lỗi Thường Gặp
- Bảo Dưỡng Máy Phát Điện: Chu Kỳ Và Checklist Đầy Đủ
- Chi Phí Vận Hành Máy Phát Điện Công Nghiệp: 5 Khoản Thường Bị Bỏ Sót Trong Ngân Sách
Thông số và cách chọn
Thiết bị đóng cắt được chọn theo dòng điện định mức của tải, không theo công suất kVA của máy phát. Quy đổi: dòng định mức của máy phát (A) ≈ công suất (kVA) × 1,52 ở lưới 3 pha 380V. Sau khi có con số dòng, lấy cấp dòng tiêu chuẩn kế tiếp lớn hơn.
Bảng tra nhanh — công suất máy phát và dòng cần thiết
| Máy phát | Dòng định mức | Cấp dòng nên chọn |
| 100 kVA | ≈ 152 A | 200 A |
| 200 kVA | ≈ 304 A | 400 A |
| 250 kVA | ≈ 380 A | 400 A |
| 400 kVA | ≈ 608 A | 630 A |
| 500 kVA | ≈ 760 A | 800 A |
| 750 kVA | ≈ 1.140 A | 1250 A |
| 1000 kVA | ≈ 1.520 A | 1600 A |
Tự động hay thủ công — chọn loại nào
Chuyển nguồn tự động (ATS) tự phát hiện mất điện lưới, khởi động máy phát, chuyển tải, rồi khi lưới ổn định thì chuyển ngược và tắt máy. Không cần người thao tác. Bắt buộc với nhà máy chạy ca đêm, kho lạnh, bệnh viện, trung tâm dữ liệu, toà nhà cao tầng.
Chuyển nguồn thủ công (MTS) chi phí thấp hơn, cần người trực để thao tác. Chấp nhận được khi cơ sở luôn có người và chịu được vài phút mất điện. Không phù hợp nếu sản xuất chạy liên tục.
Lưu ý khi lắp đặt và vận hành
- Bắt buộc cắt hẳn nguồn này trước khi đóng nguồn kia. Không bao giờ để hai nguồn đóng đồng thời — đây là nguyên tắc an toàn cơ bản của mọi hệ chuyển nguồn.
- Chọn theo dòng, không theo kVA. Chọn thiếu dòng gây nóng tiếp điểm và hỏng sớm.
- Thiết bị bảo vệ phải phù hợp với cáp. Dòng của aptomat phải nhỏ hơn khả năng chịu dòng của cáp — aptomat có nhiệm vụ bảo vệ cáp, chọn quá lớn thì cáp cháy trước khi aptomat ngắt.
- Tải có động cơ khởi động trực tiếp tạo dòng khởi động gấp 5–7 lần định mức. Đặt đặc tính bảo vệ quá nhạy sẽ khiến thiết bị ngắt mỗi lần động cơ khởi động dù không có sự cố.
- Chạy thử định kỳ hàng tháng cùng lịch chạy thử máy phát. Đây là thiết bị cơ điện, tiếp điểm và cơ cấu truyền động cần được vận hành để không kẹt.
Xem thêm
- Tủ chuyển nguồn tự động ATS — cách chọn đúng dòng
- Công thức tính dòng điện 3 pha và bảng tra kVA sang A
- Cách tính công suất máy phát điện
- Tra máy phát điện theo công suất
- Máy phát điện công nghiệp — tổng quan giải pháp
5. Câu hỏi thường gặp
Bộ điều khiển ATS SmartGen HAT520N làm nhiệm vụ gì?
HAT520N là bộ não điều khiển tủ chuyển nguồn: giám sát điện áp lưới, ra lệnh khởi động máy phát khi lưới mất pha hoặc sai điện áp, rồi chuyển tải sang nguồn máy phát và tự đảo ngược khi lưới phục hồi.
HAT520N hỗ trợ những hệ thống điện nào?
Hỗ trợ AC 1P2W, 2P3W và 3P4W — dùng được cả lưới một pha và ba pha bốn dây. Tần số làm việc 50/60 Hz, dải nguồn nuôi AC 170–277 V.
Kích thước lắp đặt của HAT520N?
Vỏ 139 × 120 × 50 mm, cửa cắt mặt tủ 130 × 111 mm. Lắp âm mặt tủ điện, cần chừa khoảng hở phía sau cho đầu nối và dây tín hiệu.
HAT520N làm việc được ở nhiệt độ nào?
Từ −25 °C đến +70 °C. Dải này bao trọn điều kiện phòng máy phát ở Việt Nam, kể cả phòng kín ít thông gió vào mùa hè miền Bắc.
Chọn cấp dòng ATS nào theo công suất máy phát?
Theo bảng tra: 100 kVA (≈152 A) chọn 200 A · 200 kVA (≈304 A) chọn 400 A · 250 kVA (≈380 A) chọn 400 A · 400 kVA (≈608 A) chọn 630 A · 500 kVA (≈760 A) chọn 800 A · 750 kVA (≈1.140 A) chọn 1250 A · 1000 kVA (≈1.520 A) chọn 1600 A.
Xem thêm sản phẩm cùng nhóm: Bộ điều khiển ATS · Phụ kiện
Chọn theo dòng hay theo công suất máy phát?
Luôn chọn theo dòng điện. Lấy công suất kVA nhân 1,52 để ra dòng định mức ở lưới 380V, rồi chọn cấp dòng tiêu chuẩn kế tiếp lớn hơn.
Loại 3 cực và 4 cực khác nhau thế nào?
Loại 3 cực chỉ đóng cắt ba dây pha, giữ chung dây trung tính. Loại 4 cực đóng cắt cả trung tính. Hệ thống có yêu cầu riêng về nối đất hoặc dùng thiết bị chống dòng rò thường cần loại 4 cực — nên để đơn vị thiết kế điện xác định.
Bao lâu có báo giá?
Power Pro báo giá trong 2–3 giờ làm việc, khảo sát thực tế miễn phí, phản hồi trong 30 phút. Hotline/Zalo 0565.669.696.
