Bộ tủ điện ATS 50A tự động chuyển nguồn 3P 4P

Liên hệ

Bộ tủ điện ATS 50A tự động chuyển nguồn 3P 4P – dòng định mức 50A; 3P 4P cực; điện áp 380V/50Hz; VAC 220V; thương hiệu BENZEN VN.

Phù hợp: hệ thống chuyển nguồn tự động giữa điện lưới và máy phát cho nhà máy, tòa nhà, bệnh viện và trung tâm dữ liệu.

Xem thêm: Bảo trì – sửa chữa

– Nhập khẩu nguyên chiếc, đầy đủ hồ sơ gốc CO, CQ, Packing List
– Lắp đặt, hướng dẫn vận hành tận nơi
– Bảo hành chính hãng tại nơi sử dụng
– Báo giá trong 2–3 giờ làm việc, khảo sát hiện trường miễn phí

Nhận báo giá trong 2 – 3 giờ làm việc

Chỉ cần họ tên và số điện thoại – các ô còn lại không bắt buộc, không cần email. Ghi thêm model máy đang dùng thì kỹ thuật kiểm tra tương thích trước khi gọi.







    Chỉ cần Họ tên và Số điện thoại. Sự cố khẩn cấp xin gọi trực tiếp 0565.669.696.

    Cần gấp, gọi ngay 0565.669.696 hoặc chat Zalo – khảo sát tận nhà máy miễn phí.

    Danh mục: ,
    Hổ trợ 0565.669.696 Liên hệ zalo
    TƯ VẤN GIẢI PHÁP TRỌN GÓI

    Luôn đưa ra phương án tối ưu

    ĐA DẠNG SẢN PHẨM,CÔNG SUẤT

    Cung cấp đầy đủ máy phát điện và phụ tùng với nhiều mức công suất

    CAM KẾT HÀNG CHÍNH HÃNG

    Nhập khẩu trực tiếp từ các thương hiệu uy tín, có chứng nhận.

    DỊCH VỤ 24/7

    Sẵn sàng hỗ trợ kỹ thuật, sửa chữa và cung cấp máy phát điện mọi lúc

    MIỄN PHÍ BẢO DƯỠNG ĐỊNH KỲ

    Giúp khách hàng yên tâm vận hành, duy trì độ bền và hiệu suất.

    THANH TOÁN LINH HOẠT

    Hỗ trợ nhiều hình thức thanh toán thuận tiện.

    Bộ tủ điện ATS 50A tự động chuyển nguồn 3P 4P được Power Pro cung cấp chính hãng, kèm hồ sơ kỹ thuật đầy đủ và dịch vụ lắp đặt, bảo trì tại nhà máy. Thông số chi tiết và hướng dẫn chọn đúng cấu hình trình bày dưới đây.

    1. Thông Số Kĩ Thuật Chi Tiết

    Bộ tủ điện ATS 50A tự động chuyển nguồn 3P 4P là thiết bị quan trọng giúp đảm bảo nguồn điện liên tục, tự động chuyển đổi nhanh giữa điện lưới chính và nguồn điện dự phòng khi mất điện hay có sự cố. Thiết bị này thường được sử dụng trong các hệ thống điện 3 pha nhỏ và vừa để bảo vệ các thiết bị điện quan trọng, giúp vận hành ổn định mà không cần giám sát thủ công.

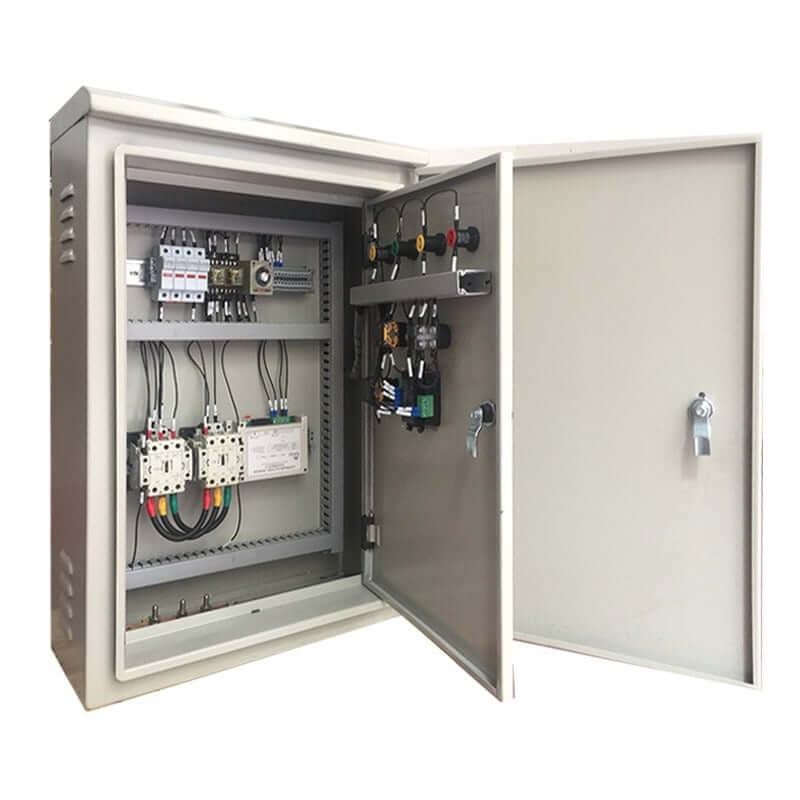

    Bộ tủ điện ATS 50A tự động chuyển nguồn 3P 4P

    Giới thiệu bộ tủ điện ATS 50A tự động chuyển nguồn 3P 4P

    Bộ tủ điện ATS 50A tự động chuyển nguồn 3P 4P là thiết bị chuyển mạch thông minh có nhiệm vụ tự động chuyển đổi giữa nguồn điện lưới và nguồn dự phòng (máy phát điện) khi xảy ra sự cố mất điện hoặc sụt áp. Với khả năng hoạt động ổn định, chuyển nguồn nhanh chóng và chính xác, ATS 50A giúp đảm bảo hệ thống điện luôn liên tục, an toàn và bảo vệ thiết bị khỏi hư hỏng. Bộ tủ điện ATS được ứng dụng rộng rãi trong nhà xưởng, tòa nhà, bệnh viện, trung tâm dữ liệu và các công trình dân dụng, đáp ứng tiêu chuẩn kỹ thuật cao với độ bền và tuổi thọ vượt trội.

    Cấu tạo và nguyên lý hoạt động bộ tủ điện ATS 50A

    Bộ tủ điện ATS 50A gồm các thành phần chính như bộ điều khiển trung tâm (giám sát và điều khiển chuyển nguồn), contactor hoặc MCCB (đóng/cắt nguồn điện), rơ le bảo vệ (bảo vệ quá áp, mất pha), đồng hồ và đèn báo trạng thái, cùng vỏ tủ sơn tĩnh điện chống gỉ, cách điện tốt.

    Khi nguồn điện lưới ổn định, ATS cấp nguồn từ lưới cho tải. Khi lưới mất điện hoặc không đạt tiêu chuẩn, bộ điều khiển tự động ngắt nguồn chính, kích hoạt máy phát và chuyển sang nguồn dự phòng sau vài giây. Khi nguồn chính phục hồi, ATS lại tự động chuyển về lưới sau khi kiểm tra ổn định, đảm bảo hệ thống điện hoạt động liên tục và an toàn.

    Thông số chung

    ATS LS, Hyundai, Mitsubishi, Socomec…
    Chủng loại Contactor (MC)
    Điện áp hoạt động 380V/50Hz
    Dòng điện định mức 50A
    Số cực 3P 4P
    Kiểu điều khiển VAC 220V
    Tiếp điểm phụ Có
    Thương hiệu BENZEN VN

    Thông số và cách chọn

    Dòng điện định mức 50 A
    Công suất máy phát tương ứng (3 pha 380V) ≈ 33 kVA (≈ 26 kW)
    Công thức quy đổi kVA = A × √3 × 380 / 1000

    Con số công suất trên là mức máy phát mà thiết bị 50A gánh được ở dòng định mức. Khi chọn, luôn lấy cấp dòng lớn hơn dòng định mức của máy phát để có dự phòng — không chọn sát giới hạn.

    Bảng tra nhanh — công suất máy phát và dòng cần thiết

    Máy phát Dòng định mức Cấp dòng nên chọn
    100 kVA ≈ 152 A 200 A
    200 kVA ≈ 304 A 400 A
    250 kVA ≈ 380 A 400 A
    400 kVA ≈ 608 A 630 A
    500 kVA ≈ 760 A 800 A
    750 kVA ≈ 1.140 A 1250 A
    1000 kVA ≈ 1.520 A 1600 A

    Tự động hay thủ công — chọn loại nào

    Chuyển nguồn tự động (ATS) tự phát hiện mất điện lưới, khởi động máy phát, chuyển tải, rồi khi lưới ổn định thì chuyển ngược và tắt máy. Không cần người thao tác. Bắt buộc với nhà máy chạy ca đêm, kho lạnh, bệnh viện, trung tâm dữ liệu, toà nhà cao tầng.

    Chuyển nguồn thủ công (MTS) chi phí thấp hơn, cần người trực để thao tác. Chấp nhận được khi cơ sở luôn có người và chịu được vài phút mất điện. Không phù hợp nếu sản xuất chạy liên tục.

    Lưu ý khi lắp đặt và vận hành

    • Bắt buộc cắt hẳn nguồn này trước khi đóng nguồn kia. Không bao giờ để hai nguồn đóng đồng thời — đây là nguyên tắc an toàn cơ bản của mọi hệ chuyển nguồn.
    • Chọn theo dòng, không theo kVA. Chọn thiếu dòng gây nóng tiếp điểm và hỏng sớm.
    • Thiết bị bảo vệ phải phù hợp với cáp. Dòng của aptomat phải nhỏ hơn khả năng chịu dòng của cáp — aptomat có nhiệm vụ bảo vệ cáp, chọn quá lớn thì cáp cháy trước khi aptomat ngắt.
    • Tải có động cơ khởi động trực tiếp tạo dòng khởi động gấp 5–7 lần định mức. Đặt đặc tính bảo vệ quá nhạy sẽ khiến thiết bị ngắt mỗi lần động cơ khởi động dù không có sự cố.
    • Chạy thử định kỳ hàng tháng cùng lịch chạy thử máy phát. Đây là thiết bị cơ điện, tiếp điểm và cơ cấu truyền động cần được vận hành để không kẹt.

    Cần tư vấn cấu hình và báo giá Bộ tủ điện ATS 50A tự động chuyển nguồn 3P 4P: 0565.669.696 · 💬 Chat Zalo

    2. ĐẶC ĐIỂM NỔI BẬT CỦA BỘ TỦ ĐIỆN ATS 50A TỰ ĐỘNG CHUYỂN NGUỒN 3P 4P

    • Chế độ vận hành tự động (ATS): Chuyển sang nguồn dự phòng khi mất điện chính và chuyển về lại nguồn chính khi điện lưới ổn định, đồng thời phát tín hiệu tắt máy phát điện.
    • Chế độ vận hành tủ ATS bằng tay (MTS): Cho phép người dùng lựa chọn nguồn chính hoặc nguồn dự phòng theo nhu cầu.
    • Thời gian trễ cài đặt linh hoạt: Cho phép cài đặt thời gian trễ chuyển nguồn sang dự phòng và thời gian chờ nguồn chính ổn định trước khi đóng tải.
    • Tích hợp các chế độ bảo vệ toàn diện: bảo vệ thấp áp, cao áp, mất pha, ngược pha, mất trung tính, sai tần số và nhiều lỗi nguồn khác giúp tăng tuổi thọ hệ thống điện.
    • Thiết kế chắc chắn, thẩm mỹ: Vỏ tủ làm bằng thép sơn tĩnh điện dày dặn, có khóa bảo vệ, lỗ thông gió, phù hợp cả lắp đặt trong nhà và ngoài trời.
    • Dễ dàng bảo trì và nâng cấp theo nhu cầu thực tế vận hành.

    3. Các Dòng Model tham khảo

    Chưa cần đầu tư máy mới? Power Pro còn nhận cho thuê máy phát điện công nghiệp và bảo trì – sửa chữa máy phát điện cho nhà máy tại miền Bắc.

    4. Kiến thức liên quan

    Xem thêm



    Những điểm cần chốt với tủ 50A

    Chọn bậc dòng sai là lỗi chỉ lộ ra khi mất điện thật. Bảng dưới quy đổi bậc 50A ra dải máy phát phù hợp.

    Bậc dòng tủ50 A
    Dòng máy phát phù hợp tối đakhoảng 41 A
    Cỡ máy phát tương ứngđến khoảng 25 kVA
    Tuyến dẫn vào tủcáp đồng nhiều sợi song song mỗi pha

    Ba mốc thời gian cần cài

    Trễ xác nhận mất lưới đặt quá dài thì dây chuyền dừng lâu; đặt quá ngắn thì máy phát khởi động vì một cú chớp điện. Phải cân theo mức chịu đựng của dây chuyền.

    Đấu nối phía nguồn và phía tải

    Bố trí cáp vào và ra tách biệt, tránh để cáp chạm vào thanh dẫn mang điện khi tủ rung trong quá trình chuyển nguồn.

    Cần khảo sát vị trí đặt tủ và phương án đấu nối: 0565.669.696.

    Duy trì tủ chạy tin cậy

    Tủ 50A giải quyết bài toán gì cho sản xuất

    Câu hỏi đúng không phải tủ giá bao nhiêu, mà là một giờ dừng dây chuyền tốn bao nhiêu. So hai con số đó thì quyết định trở nên rõ ràng.

    Không chỉ là tiện hơn

    Tủ tự động còn giám sát chất lượng nguồn — không chỉ mất điện hoàn toàn mà cả sụt áp, mất pha, lệch tần số. Những trường hợp này chuyển tay khó nhận ra kịp.

    Phân nhóm tải trước khi chốt cấu hình

    Bậc 50A nên phủ đúng nhóm tải phải giữ, không phủ toàn bộ công suất đặt của nhà máy. Tính theo tải thực tế thay vì tổng công suất lắp đặt.

    Tủ 50A thường đặt ngay cạnh tủ phân phối chính, tuyến dẫn ngắn nên ít phải tính bù sụt áp.

    Gửi danh sách phụ tải qua Zalo 0565.669.696 để được tư vấn cấu hình.

    • Thử cắt lưới thật định kỳ, không chỉ bấm nút thử trên mặt tủ.
    • Kiểm nhiệt độ các điểm đấu nối khi tủ đang mang tải.
    • Siết lại đầu cốt theo lực quy định sau kỳ vận hành đầu tiên.
    • Vệ sinh bụi trong tủ và kiểm tra gioăng cửa còn kín không.

    5. Câu hỏi thường gặp

    Tủ ATS 50A dùng cho máy phát điện bao nhiêu kVA?

    Tủ ATS 50A chịu dòng liên tục 50A ở lưới 380V ba pha. Để có biên an toàn 20–25% theo thông lệ, dải này phù hợp tổ máy phát tới khoảng 25kVA, tương đương 20kW. Nếu tính sát dòng định mức thì 50A ứng với khoảng 33kVA, nhưng không nên chọn sát trần.

    Tủ ATS 50A chuyển nguồn mất bao lâu?

    Thời gian chuyển nguồn của tủ 50A thông thường là 8–12 giây, gồm thời gian khởi động máy phát và ổn định điện áp trước khi đóng tải. Cơ cấu đóng cắt ở dải dòng lớn cần thêm vài trăm mili giây so với dải nhỏ. Tải nhạy như máy chủ và PLC cần ghép UPS trước tủ để lấp khoảng trống này.

    Chọn cáp và aptomat cho tủ ATS 50A thế nào?

    Thanh cái, đầu cốt và cáp đấu vào tủ 50A phải chọn theo dòng 50A cộng biên an toàn, không chọn theo công suất máy phát. Aptomat tổng nên cùng dải 50A hoặc cao hơn một cấp. Tiết diện cáp cụ thể còn phụ thuộc chiều dài tuyến, cách đi cáp và nhiệt độ môi trường — cần tính theo từng công trình.

    Tủ ATS 50A dùng được cho máy phát bao nhiêu kVA?

    Tủ 50A phù hợp tổ máy có dòng định mức tới khoảng 41A, tương đương bậc công suất khoảng 27 kVA ở lưới 380V ba pha. Nguyên tắc là cộng biên 20–25% so với dòng máy rồi làm tròn lên bậc chuẩn, vì chọn sát dòng sẽ làm nóng tiếp điểm và giảm tuổi thọ thiết bị.

    Tủ ATS 50A có cần bảo dưỡng định kỳ không?

    Có, tối thiểu 6 tháng một lần: siết đầu cốt, vệ sinh bụi, kiểm tra rơ-le điện áp và chạy thử chuyển nguồn có tải.

    Câu hỏi thường gặp

    Thiết bị 50A dùng cho máy phát bao nhiêu kVA?

    Gánh được máy phát khoảng 33kVA ở dòng định mức tại lưới 3 pha 380V. Nên chừa dự phòng, không chọn sát giới hạn.

    Chọn theo dòng hay theo công suất máy phát?

    Luôn chọn theo dòng điện. Lấy công suất kVA nhân 1,52 để ra dòng định mức ở lưới 380V, rồi chọn cấp dòng tiêu chuẩn kế tiếp lớn hơn.

    Loại 3 cực và 4 cực khác nhau thế nào?

    Loại 3 cực chỉ đóng cắt ba dây pha, giữ chung dây trung tính. Loại 4 cực đóng cắt cả trung tính. Hệ thống có yêu cầu riêng về nối đất hoặc dùng thiết bị chống dòng rò thường cần loại 4 cực — nên để đơn vị thiết kế điện xác định.

    Bao lâu có báo giá?

    Power Pro báo giá trong 2–3 giờ làm việc, khảo sát thực tế miễn phí, phản hồi trong 30 phút. Hotline/Zalo 0565.669.696.
