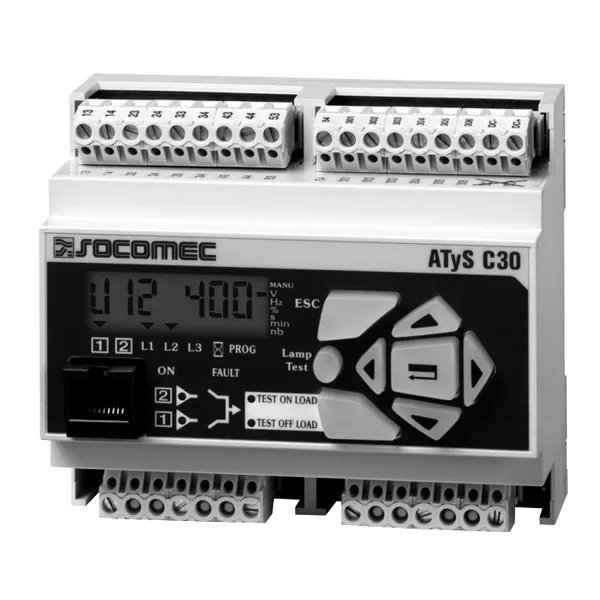

Bộ điều khiển Socomec ATyS C20/C30 được Power Pro cung cấp chính hãng, kèm hồ sơ kỹ thuật đầy đủ và dịch vụ lắp đặt, bảo trì tại nhà máy. Thông số chi tiết và hướng dẫn chọn đúng cấu hình trình bày dưới đây.
1. Thông Số Kĩ Thuật Chi Tiết
Thông số chung
| Đầu vào cho vị trí tiếp điểm phụ thông tin. | |
| Đo 3U trên nguồn 1 và 1U trên nguồn 2. | |
| 2 đầu vào có thể lập trình các chức năng: kiểm tra bật / tắt tải; điều khiển thủ công; bắt đầu/dừng chu kỳ chuyển giao. | |
| 2 đầu ra có thể lập trình cho các chức năng sau: tính khả dụng của nguồn thông tin và điều khiển qua lại giữa các chế độ. | |
| 1 đầu ra rơle để điều khiển máy phát điện. | |
| Có sẵn giao diện từ xa D10 hoặc D20 để chuyển dữ liệu. Hoặc kiểm soát ra phía trước bảng điều khiển (chỉ trên phiên bản C30). |
Dấu hiệu cần thay hoặc kiểm tra
- Màn hình không lên, mất hiển thị thông số.
- Báo lỗi sai lệch so với thực tế, hoặc báo lỗi liên tục không rõ nguyên nhân.
- Không nhận lệnh khởi động hoặc dừng từ xa.
- Không kích hoạt được các mạch bảo vệ khi thử.
Lưu ý khi thay thế
- Phải đúng model hoặc model tương thích được hãng công bố. Đây là bộ phận điều khiển — sai thông số gây hỏng đầu phát hoặc mất bảo vệ động cơ. Không thay bằng loại “gần giống”.
- Ghi lại thông số cài đặt cũ trước khi tháo để cài lại đúng trên thiết bị mới.
- Sau khi thay, phải chạy thử có tải và kiểm tra điện áp, tần số ổn định ở các mức tải khác nhau, không chỉ chạy không tải vài phút.
- Kiểm tra nguyên nhân gốc. Bảng điều khiển hỏng lặp lại có thể do nguồn cấp không ổn định, ắc quy yếu hoặc nhiễu từ hệ thống điện.
Cần tư vấn cấu hình và báo giá Bộ điều khiển Socomec ATyS C20/C30: 0565.669.696 · 💬 Chat Zalo
2. ĐẶC ĐIỂM NỔI BẬT CỦA BỘ ĐIỀU KHIỂN SOCOMEC ATYS C20/C30
| Nguồn điện phụ trợ | |
| Có sẵn hai phiên bản ATyS C30 cho bạn lựa chọn | |
| Cung cấp sẵn phiên bản nguồn cung cấp AC và DC. | |
| Thiết bị mô-đun: ATyS C20, C30 có thể được gắn sẵn đường ray kim loại DIN tiêu chuẩn. | |
| Khả năng tương thích mở rộng: Bộ điều khiển sử dụng với công tắc chuyển Socomec hoặc những công tắc sử dụng công nghệ tương tự. |
Bộ phận này làm gì trong tổ máy
Bảng điều khiển là bộ não của tổ máy phát điện: giám sát thông số vận hành, điều khiển khởi động và dừng máy, bảo vệ động cơ và đầu phát khi có sự cố, và ở các dòng cao cấp còn đảm nhiệm chuyển nguồn tự động hoặc hoà đồng bộ nhiều máy.
Các chức năng thường có: hiển thị điện áp, dòng, tần số, giờ chạy, áp suất dầu, nhiệt độ nước làm mát; bảo vệ quá tải, quá nhiệt, áp suất dầu thấp, quá tốc; ghi lại lịch sử sự cố.
3. Các Dòng Model tham khảo
- Bảng điều khiển Smartgen HGM9520N
- Bảng điều khiển Smartgen HGM7120N
- Bảng điều khiển Smartgen HGM6120U
Chưa cần đầu tư máy mới? Power Pro còn nhận cho thuê máy phát điện công nghiệp và bảo trì – sửa chữa máy phát điện cho nhà máy tại miền Bắc.
4. Kiến thức liên quan
- Báo Giá Máy Phát Điện Công Nghiệp 2026: Bảng Giá Cummins, Perkins, FPT IVECO, Yuchai Từ 20kVA Đến 2.500kVA
- Cách Tính Công Suất Máy Phát Điện Công Nghiệp Cho Nhà Máy
- 5 Sai Lầm Nghiêm Trọng Khi Chọn Máy Phát Điện Cho Nhà Máy FDI – Và Cách Tránh Để Không Mất Hàng Tỷ Đồng
Xem thêm
- Phụ tùng máy phát điện — nên trữ gì, thay khi nào
- Quy trình bảo dưỡng máy phát điện — checklist 4 mốc
- Bảo trì – sửa chữa máy phát điện
- Tủ chuyển nguồn tự động ATS
5. Câu hỏi thường gặp
Làm sao biết đúng model cần thay?
Cần thông tin: hãng và model của đầu phát (với AVR) hoặc của tổ máy, số serial, và ảnh chụp tem thiết bị đang lắp. Từ đó tra được đúng mã theo tài liệu hãng.
Có thể thay bảng điều khiển đời cũ bằng đời mới không?
Nhiều trường hợp thay được nhưng cần kiểm tra tương thích về chân đấu nối, cảm biến và giao thức điều khiển. Nên khảo sát thực tế trước khi quyết định.
Thời gian có hàng và lắp đặt bao lâu?
Power Pro báo tình trạng hàng và báo giá trong 2–3 giờ làm việc. Khảo sát tại nhà máy miễn phí, phản hồi trong 30 phút. Hotline/Zalo 0565.669.696.
Câu hỏi thường gặp
Bộ điều khiển Socomec ATyS C20/C30 dùng để làm gì?
ATyS C20 và C30 là bộ điều khiển chuyển nguồn tự động, giám sát hai nguồn điện và ra lệnh chuyển khi nguồn chính mất. Thiết bị có một đầu ra rơle điều khiển máy phát điện, nên vừa quản lý chuyển nguồn vừa ra lệnh khởi động tổ máy dự phòng.
ATyS C20 khác ATyS C30 ở điểm nào?
Điểm khác chính là khả năng điều khiển tại chỗ. Phiên bản C30 cho phép thao tác điều khiển ngay trên mặt trước bảng điều khiển, còn C20 không có tính năng này. Hai phiên bản còn lại tương đồng về đầu vào, đầu ra và khả năng lập trình.
Bộ điều khiển ATyS đo điện áp nguồn như thế nào?
Thiết bị đo ba điện áp dây trên nguồn thứ nhất và một điện áp dây trên nguồn thứ hai. Cách bố trí này phù hợp cấu hình phổ biến là nguồn lưới ba pha làm nguồn chính và máy phát điện làm nguồn dự phòng.
ATyS C20/C30 có bao nhiêu đầu vào và đầu ra lập trình được?
Có hai đầu vào lập trình được cho các chức năng kiểm tra bật tắt tải, điều khiển thủ công và bắt đầu hoặc dừng chu kỳ chuyển nguồn. Ngoài ra có hai đầu ra lập trình được cho tính khả dụng của nguồn và điều khiển qua lại giữa các chế độ.
Có giám sát từ xa bộ điều khiển ATyS được không?
Được. Thiết bị hỗ trợ giao diện từ xa D10 hoặc D20 để truyền dữ liệu về hệ thống giám sát. Đây là tính năng cần thiết với nhà máy có phòng điều khiển trung tâm hoặc trạm không có người trực thường xuyên.
Bộ điều khiển ATyS lắp đặt thế nào và dùng được với công tắc chuyển nào?
Thiết bị dạng mô-đun, gắn trên ray DIN tiêu chuẩn nên lắp gọn trong tủ điện. Nguồn phụ trợ có sẵn cả bản AC và DC. Bộ điều khiển dùng được với công tắc chuyển nguồn Socomec hoặc các công tắc dùng công nghệ tương tự.
Power Pro có tư vấn chọn cấu hình tủ ATS dùng bộ điều khiển Socomec không?
Có. Power Pro (mayphatdienpro.com) khảo sát phụ tải, tính dòng định mức và chọn bậc công tắc chuyển phù hợp, kèm bộ điều khiển và trình tự đóng tải. Hotline 0565.669.696, phản hồi trong 30 phút.
