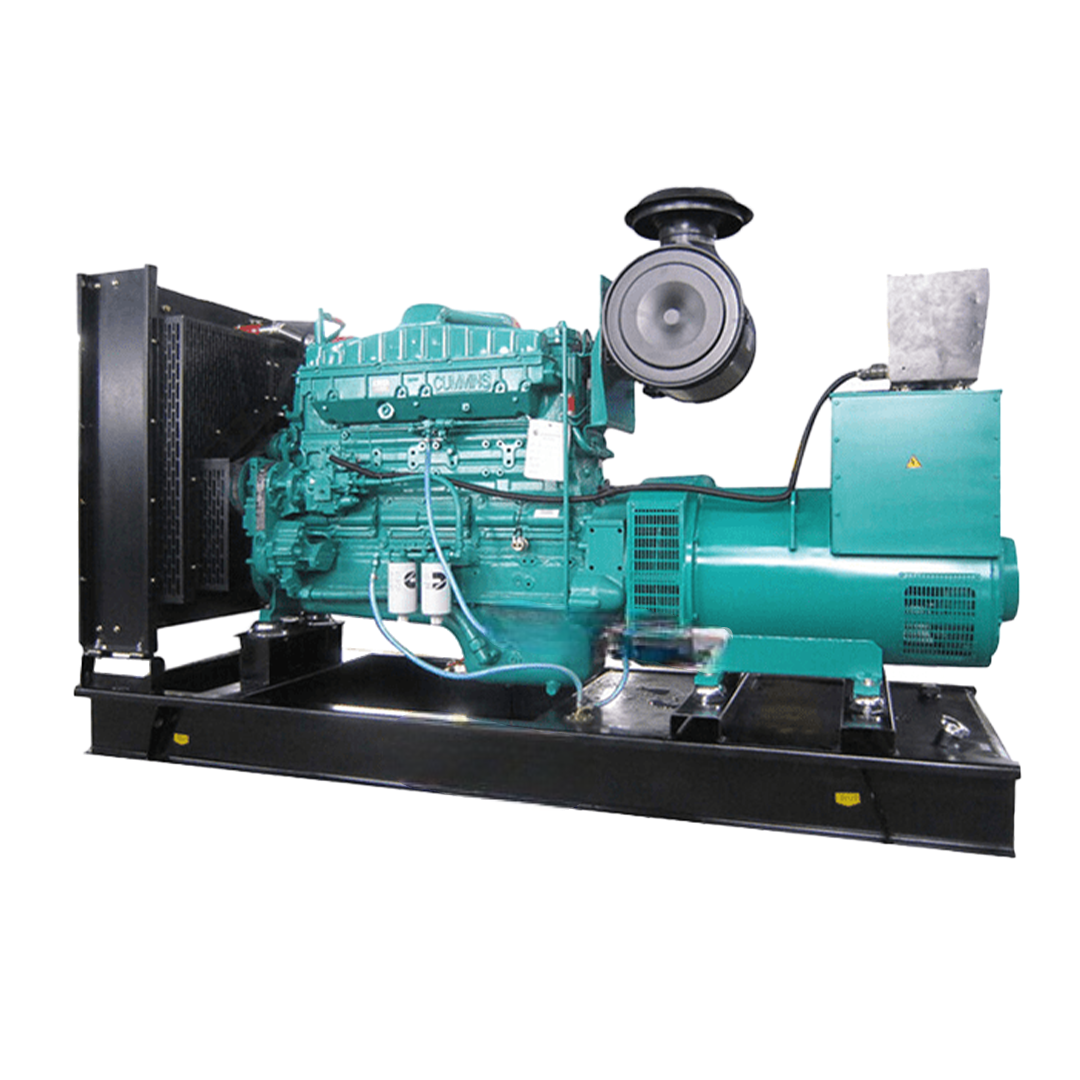

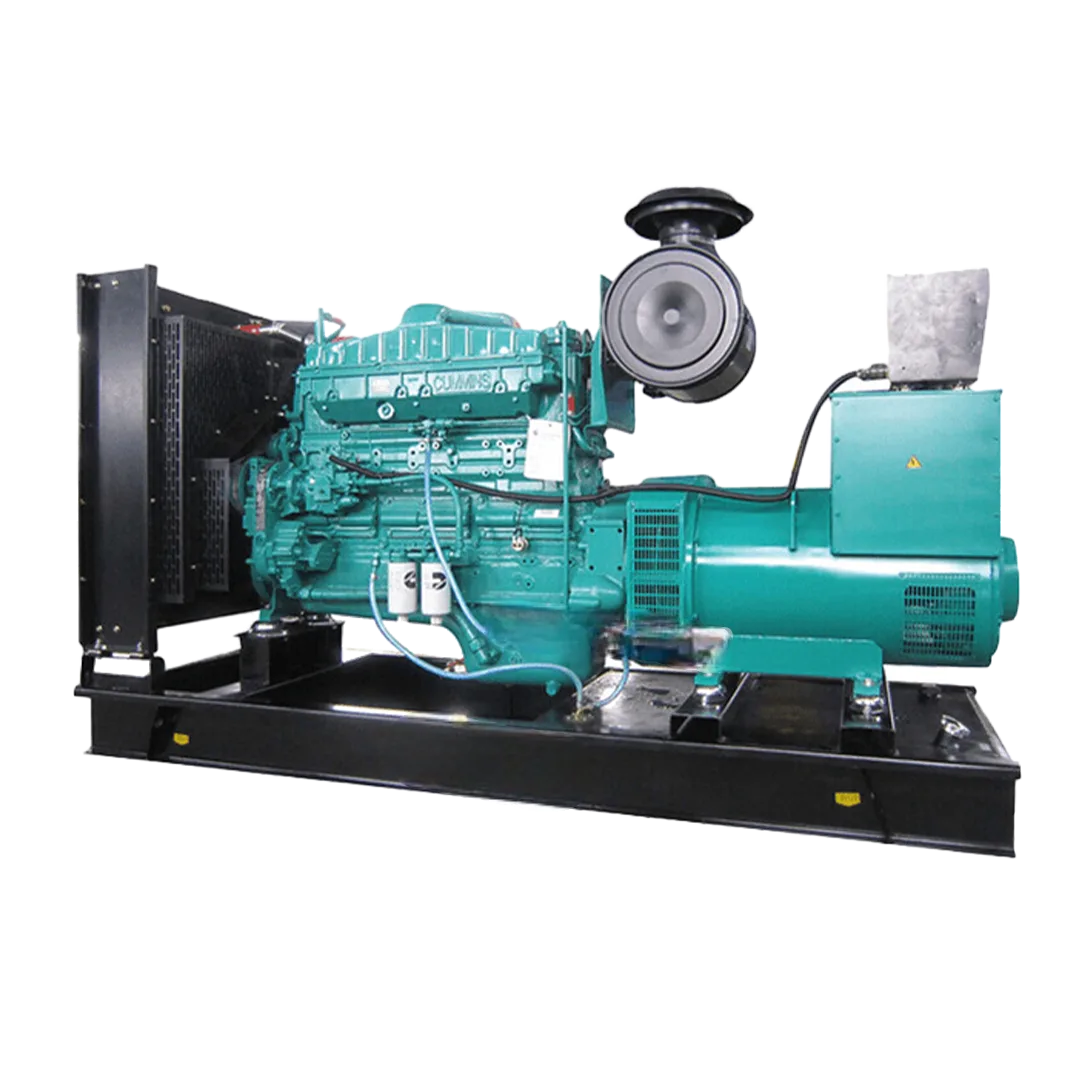

Máy Phát Điện Cummins 688kVA là tổ máy công suất lớn cho nhà máy không được phép mất điện dù một phút. Hệ thống tiếp dầu, làm mát và thoát khói ở quy mô này cần thiết kế riêng theo mặt bằng thực tế.
1. Thông Số Kĩ Thuật Chi Tiết
*Thống số có thể thay đổi từng thời điểm, vui lòng liên hệ trực tiếp
| CÁC ĐẶC TÍNH KỸ THUẬT CHÍNH | MÃ HIỆU – QUI CÁCH – THÔNG SỐ |
| TỔ MÁY PHÁT ĐIỆN | |
| Nhãn hiệu | CUMMINS |
| Model | SP-688CS |
| Xuất xứ | China |
| Tình trạng | Mới 100%, đã được nhiệt đới hóa để hoạt động trong điều kiện khí hậu Việt Nam |
| Tiêu chuẩn quản lý chất lượng | ISO 9001:2015 ; ISO 14001:2015 |
| Công suất liên tục | 688 kVA / 550 kW |
| Điện áp ngõ ra danh định | 380/220 VAC |
| Số pha dòng điện ngõ ra | 3 pha – 4 dây |
| Tần số | 50 Hz |
| Hệ thống chống rung | Có hệ thống chống rung bằng đệm cao su |
| Đặc tính quá độ | Phục hồi sau ≤ 5 giây |
| Điều chỉnh công suất khi tải thay đổi | Tự động điều chỉnh |
| Thời gian đạt công suất tối đa | < 60 giây |
| Nhiệt độ môi trường hoạt động | Tổ máy đảm bảo đặc tính kỹ thuật, chức năng vận hành tốt trong điều kiện môi trường khí hậu nhiệt đới, nhiệt độ môi trường đến 40oC (1040F), độ ẩm tối đa 95% |
| Khung bệ máy | Được xử lý bề mặt bằng hóa chất để tránh oxy hóa và được sơn tĩnh điện |
| Nhiên liệu sử dụng | Dầu diesel thông dụng |
| Suất tiêu hao nhiên liệu tại 100% tải | 153 lít/giờ |
| Trọng lượng máy trần | 4.720 kg |
| Kích thước máy trần (LxWxH) | 3.600 x 1.450 x 2.400 (mm) |
| ĐỘNG CƠ DIESEL | |
| CUMMINS |
| QSK19-G11 |
| Mới 100% |
| Diesel 4 thì, loại chuyên dụng cho máy phát điện |
| Tăng áp bằng Turbo (Turbocharge), có làm mát gió |
| 06 xi-lanh / thằng hàng |
| 1500 vòng/phút |
| 15:1 |
| 159 x 159 mm |
| 606 kW |
| ISO 8528, ISO 3046, ISO 9001, ISO 14001, AS 2789, DIN 6271 and BS 5514 |
| Trực tiếp, sử dụng khớp nối đồng trục |
| Điện tử |
| Loại phun nhiên liệu trực tiếp |
| Đề điện DC 12V-24V, sử dụng ắc-qui chì |
| Đảm bảo > 6 lần đề |
| < 100 |
| Bằng Dynamo sạc nguyên thủy theo máy |
| Phun cao áp có kiểm soát |
| Dầu diesel thông dụng |
| Loại thông thường trên thị trường |
| Sử dụng bộ lọc có thể thay thế |
| Hệ thống màng lọc dầu bôi trơn có thể thay thế |
| Đi kèm theo máy, loại màng khô, có thể thay thế và Ống góp gió vào |
| Bộ tản nhiệt nước (dàn giải nhiệt tuần hoàn bằng thép không rỉ) kết hợp quạt gió đầu trục, đảm bảo máy hoạt động ổn định ngay cả khi ở chế độ quá tải 110%. Nhiệt độ nước cho phép 1050C |
| Khí hậu nhiệt đới (50oC) |
| + Bộ cao su giảm chấn + Bộ lọc gió + Ống góp gió vào + Ống thoát + Bơm nước tuần hoàn + Bộ lọc nước và chất chóng ăn mòn + Bơm dầu làm trơn + Máy nạp ắc-qui 12VDC + Động cơ khởi động 12VDC + Bộ tản nhiệt và quạt |
| ĐẦU PHÁT ĐIỆN XOAY CHIỀU | |
| STAMFORD LEROY – SOMER |
| HCI634G / TAL-A49-B |
| Mới 100% |
| 4 cực, không chổi than, kích từ nam châm vĩnh cữu theo kiểu PMG |
| ISO 9001, ISO 14001, BS EN 60034; BS5000, BS6861, VDE 0530, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359 ( STAMFORD ) ISO 9001, ISO14001, IEC 60034, NEMA MG 1.32-33, ISO 8528-3, CSA C22.2 n°100-14 và UL 1446, IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, VDE 0875G, VDE 0875N và EN 55011 ( LEROY SOMER ) |
| 3 pha / 4 dây (có dây trung tính) |
| 400/230 VAC |
| 50Hz |
| Không vượt quá ± 0,25% ở tải ổn định, từ không tải đến đầy tải |
| Vận hành với tải dao động, trong các chế độ làm việc độc lập hoặc hòa đồng bộ giữa các tổ máy |
| Được tích hợp trong Board điều khiển) |
| – ≤ ±0,5% ở tải không đổi – từ không tải đến đầy tải – Mọi gía trị tải (không tải – đầy tải) – Mọi trạng thái máy từ lạnh đến nóng – Độ tụt vận tốc đến 4,5% |
| 0,8 – 1.0 |
| IP 23 |
| Cấp H |
| THD ≤ 0,5% |
| ≥ 92,5% |
| Đáp ứng tiêu chuẩn BS EN 61000-6-2, BS EN 61000-6-4, VDE 0875 cấp G, N |
| BỘ ĐIỀU KHIỂN | |
| DEEP SEA ELECTRONICS 7320 |
| – Điều khiển bằng tay và tự động – Khóa cấp nguồn điều kiển – Các nút điều khiển và cài đặt hệ thống như: STOP/RESET-MANUAL-AUTO-TEST-START – Dừng máy khi có các lỗi sự cố và dừng máy khẩn cấp bằng tay – Báo lỗi sự cố, tắt máy và lưu lại các lỗi |
| ISO 9001, ISO 14001, BS EN 61000-6-2, BS EN 61000-6-4, BS EN 60950, BS EN 60068-2-1, BS EN 60068-2-2, BS EN 60068-2-6, BS EN 60068-2-30, BS EN 60068-2-78, BS EN 60068-2-27, BS EN 60529 |
| Bộ điều khiển kỹ thuật số LCD |
Thông số quy đổi nhanh
| Công suất biểu kiến | 688 kVA |
| Công suất hữu dụng (cosφ 0,8) | ≈ 550 kW |
| Dòng điện định mức (3 pha 380V) | ≈ 1.046 A |
| Tiêu thụ dầu tham chiếu ở 75% tải | ≈ 74–104 lít/giờ |
Quy đổi theo I = S × 1000 / (√3 × U). Các con số trên mang tính tham chiếu — mức tiêu thụ thật thay đổi theo đời động cơ và mức tải thực tế.
Trước khi chốt công suất, kiểm ba điểm
- Biên dự phòng 20–25% so với tổng phụ tải — để máy làm việc trong vùng 60–80%, nơi suất tiêu hao nhiên liệu thấp nhất.
- Dòng khởi động của bơm, quạt, máy nén khi đóng trực tiếp gấp 5–7 lần dòng định mức. Bỏ qua con số này là nguyên nhân phổ biến khiến máy sụt áp lúc khởi động.
- Phụ tải thực tế thấp hơn nhiều so với 550kW thì mua dư chỉ tốn tiền và sinh muội buồng đốt.
Đọc thêm về hai con số quyết định tuổi thọ máy phát.
2. ĐẶC ĐIỂM NỔI BẬT CỦA MÁY PHÁT ĐIỆN CUMMINS 688KVA
Động cơ Cummins chính hãng mạnh mẽ: Sử dụng khối động cơ Diesel Heavy-Duty, mang lại hiệu suất vượt trội, chịu tải tốt và có khả năng hoạt động liên tục bền bỉ trong những môi trường khắc nghiệt nhất.
Đầu phát điện đồng bộ: Đầu phát Stamford/Cummins đạt tiêu chuẩn lớp cách điện H, giúp cung cấp dòng điện chất lượng cao, ổn định, an toàn cho các thiết bị điện tử nhạy cảm.
Hệ thống điều khiển thông minh: Trang bị bảng điều khiển PowerCommand (PCC) vi xử lý hiện đại, cho phép giám sát toàn diện thông số (điện áp, áp suất dầu, nhiệt độ nước), tự động khởi động khi mất điện và cảnh báo khi có sự cố.
Tiết kiệm nhiên liệu & thân thiện môi trường: Hệ thống phun nhiên liệu điện tử điều khiển chính xác, tối ưu hóa quá trình đốt cháy, giúp giảm thiểu mức tiêu hao nhiên liệu và khí xả độc hại.
3. ỨNG DỤNG CỦA SẢN PHẨM
- Quy mô tải phù hợp: Máy Phát Điện Cummins 688kVA gánh tốt nhất khi tải thường trực nằm trong khoảng 330–440 kW. Đây chính là vùng 60–80% công suất định mức — điểm làm việc mà nhà sản xuất tính toán để động cơ bền nhất. Nếu tải thực tế thường xuyên dưới 30%, máy sẽ đóng muội và khó nổ dần sau vài trăm giờ chạy.
- Tủ chuyển nguồn ATS và tuyến cáp: dòng định mức của tổ máy là 1.046 A ở lưới 380 V ba pha, nên chọn tủ ATS từ 1.600 A trở lên và tính tiết diện cáp theo đúng con số này. Bậc dòng quá sát khiến tủ làm việc không còn dư địa nhiệt, tiếp điểm mòn nhanh hơn dự kiến.
- Nhiên liệu cho một ca 8 giờ: khoảng 592–832 lít ở mức 75% tải. Con số này quyết định dung tích bồn ngoài và phương án tiếp dầu khi lưới mất điện kéo dài.
- Cấu hình tổ máy: động cơ Diesel 4 thì, loại chuyên dụng cho máy phát điện; đầu phát 4 cực, không chổi than, kích từ nam châm vĩnh cữu theo kiểu PMG.
- Ngành phù hợp: nhà máy vốn Nhật Bản, Hàn Quốc, Đài Loan; sản xuất điện tử, dược phẩm phòng sạch; bệnh viện; trung tâm thương mại.
- Lưu ý khi chốt công suất: dòng khởi động mới là con số quyết định. Khởi động trực tiếp kéo dòng đỉnh gấp 6–7 lần, dùng biến tần hạ xuống còn 1–3 lần. Khảo sát tải thực tế: 0565 669 696.
4. Các Dòng Model tham khảo
Chưa cần đầu tư máy mới? Power Pro đồng thời triển khai thuê máy phát điện công nghiệp cho dự án ngắn hạn và sửa chữa máy phát điện tại hiện trường.
5. Kiến thức liên quan
- So Sánh Máy Phát Điện Cummins Ấn Độ Và Cummins Anh: 6 Tiêu Chí Để Chọn Đúng Cho Ngân Sách Và Ứng Dụng
- Máy Phát Điện Cho Nhà Máy Sản Xuất: Giải Pháp Nguồn Điện Không Gián Đoạn Cho Dây Chuyền Công Nghiệp
- Chi Phí Vận Hành Máy Phát Điện Công Nghiệp: 5 Khoản Thường Bị Bỏ Sót Trong Ngân Sách
Xem thêm
- Máy phát điện 680kVA — mức công suất gần nhất có sẵn danh sách
- Tra máy phát điện theo công suất
- Bảo trì – sửa chữa máy phát điện
- Cách tính công suất máy phát điện
- Tủ chuyển nguồn tự động ATS
Triển khai thực tế cho máy 688kVA
Phần này nêu các con số và lựa chọn cần chốt trước khi lắp đặt, tính riêng cho dải 688kVA.
| Hạng mục | Thông số cho dải 688kVA |
| Công suất tác dụng | 550 kW (hệ số công suất 0,8) |
| Dòng định mức 380V ba pha | 1046 A |
| Vùng tải nên vận hành | 330–440 kW (60–80% công suất) |
| Ngưỡng non tải cần tránh | dưới 165 kW kéo dài |
| Bậc tủ ATS | 1600 A |
| Aptomat tổng phía máy phát | 1600 A |
| Tuyến dẫn | 3 × 300mm² mỗi pha |
| Diện tích phòng máy tham khảo | khoảng 45 m² |
Tuyến dẫn và tủ đóng cắt
Tuyến cáp từ máy về tủ phân phối: tối thiểu 3 × 300mm² ruột đồng mỗi pha, tính theo dòng định mức 1046A cộng dự phòng 25%. Từ 50m trở lên, sụt áp trên tuyến buộc phải cộng thêm tiết diện cáp.
Bậc ATS 1600A lấy từ dòng định mức nhân hệ số 1,22 rồi làm tròn lên bậc chuẩn gần nhất. Bậc dòng thấp hơn không còn biên an toàn — tủ nóng khi máy gánh đầy tải và dễ sự cố ngay lúc mất lưới.
Một máy 688kVA hay hai máy 344kVA
Từ dải này bài toán chia máy đáng cân nhắc thật. Hai máy 344kVA chạy hòa đồng bộ cho phép tắt bớt một máy khi tải thấp, tránh chạy non tải kéo dài. Đổi lại phải đầu tư tủ hòa đồng bộ và phòng máy rộng hơn.

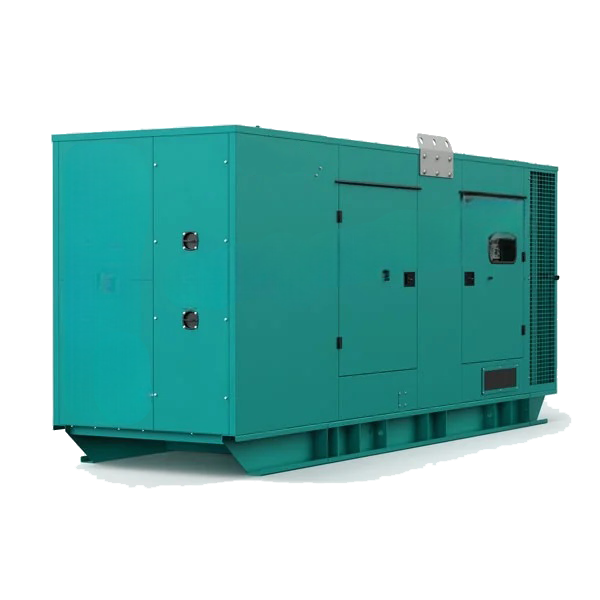

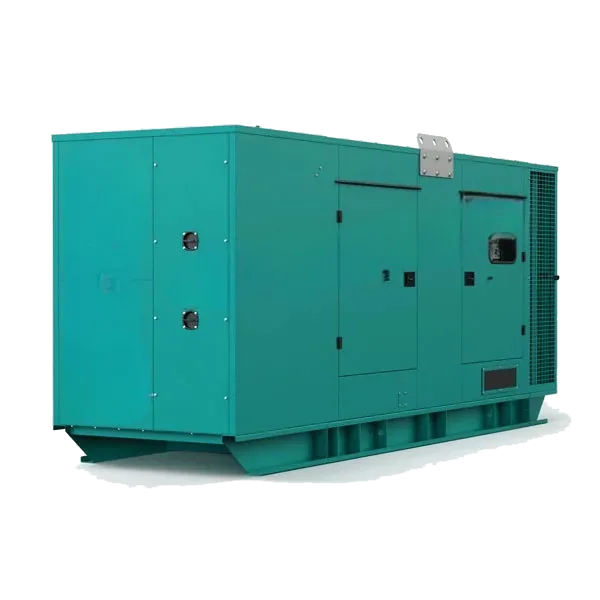

Vỏ chống ồn hay dạng trần
Ở dải 688kVA, phần lớn dự án chọn máy dạng trần đặt trong phòng máy xây riêng. Với dải công suất này, vỏ chống ồn cồng kềnh và cản trở việc bảo dưỡng định kỳ.
Chế độ vận hành và dòng khởi động
Biểu đồ tải theo giờ quyết định cấu hình. Nếu tải nền chỉ 165kW mà đỉnh lên 440kW theo đợt ngắn, phương án hai máy nhỏ hòa đồng bộ vận hành kinh tế hơn một máy đơn.
Nhóm động cơ công suất lớn phải tính dòng khởi động cộng dồn theo trình tự vận hành. Khởi động đồng thời nhiều động cơ là nguyên nhân phổ biến nhất khiến máy đủ công suất trên giấy vẫn sụt áp khi chạy thật.
Công trình phù hợp với dải 688kVA
Dải này thường dùng cho nhà máy dệt, nhựa, giấy, cao su, trung tâm dữ liệu, khu công nghiệp có tải động cơ lớn.
Lưu ý riêng của dải 688kVA: Dòng định mức vượt 1.000A đòi hỏi thanh cái và tủ đóng cắt tính riêng. Không dùng cấu hình mặc định của dải nhỏ hơn.
Bảo dưỡng máy 688kVA
Mốc chuẩn là 250 giờ chạy hoặc 6 tháng, tùy điều kiện nào đến trước. Máy 688kVA cần chạy thử có tải định kỳ, không chỉ chạy không tải. Chạy không tải kéo dài gây đóng muội và không kiểm chứng được khả năng nhận tải thật của hệ thống.
Checklist trước khi chốt máy 688kVA
- Đã cộng đủ tải liên tục và tải khởi động của động cơ lớn nhất chưa
- Tủ ATS đã chọn đúng bậc 1600A chưa, hay đang dùng bậc thấp hơn cho rẻ
- Tuyến dẫn 3×300mm² đã tính vào ngân sách lắp đặt chưa
- Phòng máy khoảng 45m² đã có chỗ chưa, thông gió và ống khói bố trí thế nào
- Nhà máy có kế hoạch mở rộng tải trong 3 năm tới không
- Ai chịu trách nhiệm chạy thử định kỳ sau khi bàn giao
Cần khảo sát tải thực tế trước khi chốt cấu hình — gọi 0565.669.696.
6. Câu hỏi thường gặp
Cùng dải công suất, anh/chị có thể so sánh thêm model Máy Phát Điện SDEC 750kVAMáy Phát Điện MTU 800kVA và tổ máy MÁY PHÁT ĐIỆN MITSUBISHI 750KVA.
Máy phát điện CUMMINS 688kVA cấp được công suất bao nhiêu?
Công suất liên tục 688 kVA / 550 kW, dòng định mức khoảng 1046 A ở lưới ba pha 380 V. Nên vận hành trong vùng 60–80% tải, tức khoảng 330–440 kW, để máy không bám muội khi non tải và còn dự phòng cho dòng khởi động.
Cấu hình động cơ và đầu phát của SP-688CS ra sao?
Động cơ CUMMINS model QSK19-G11, đầu phát STAMFORD LEROY – SOMER. Xuất xứ China. Đây là cấu hình tiêu chuẩn của model SP-688CS tại Power Pro.
Chọn tủ ATS bao nhiêu ampe cho máy CUMMINS 688kVA?
Dòng định mức khoảng 1046 A, nhân hệ số dự phòng 1,22 rồi làm tròn lên bậc chuẩn được 1600 A. Lấy bậc dưới mức này thì tiếp điểm phải làm việc ở ngưỡng nhiệt cao khi tải đầy.
Mức tiêu thụ dầu của máy CUMMINS 688kVA là bao nhiêu?
Ở 100% tải tiêu hao 153 lít/giờ, ở 75% tải là ≈ 74–104 lít/giờ. Lấy số giờ chạy dự kiến nhân đơn giá dầu sẽ ra chi phí vận hành — với máy chạy nhiều, khoản này vượt xa chênh lệch giá mua.
Máy CUMMINS 688kVA nặng bao nhiêu và cần diện tích ra sao?
Kích thước 3.600 x 1.450 x 2.400 (mm), trọng lượng 4.720 kg. Nền đặt máy cần chịu tải trọng tĩnh cộng rung động, và phải còn lối đi để thao tác bảo trì.
Xem thêm sản phẩm cùng nhóm: CUMMINS TRUNG QUỐC
Máy 688kVA tương đương bao nhiêu kW?
Khoảng 550kW, theo hệ số công suất tiêu chuẩn 0,8 của tổ máy phát điện 3 pha.
Máy 688kVA tiêu thụ bao nhiêu dầu mỗi giờ?
Tham chiếu khoảng 74–104 lít/giờ ở 75% tải. Máy càng chạy xa vùng 60–80% tải thì lượng dầu cho mỗi kWh càng tăng.
Bao lâu có báo giá và lắp đặt?
Power Pro sau khi nhận yêu cầu, khảo sát thực tế miễn phí, phản hồi trong 30 phút. Hotline/Zalo 0565.669.696.
