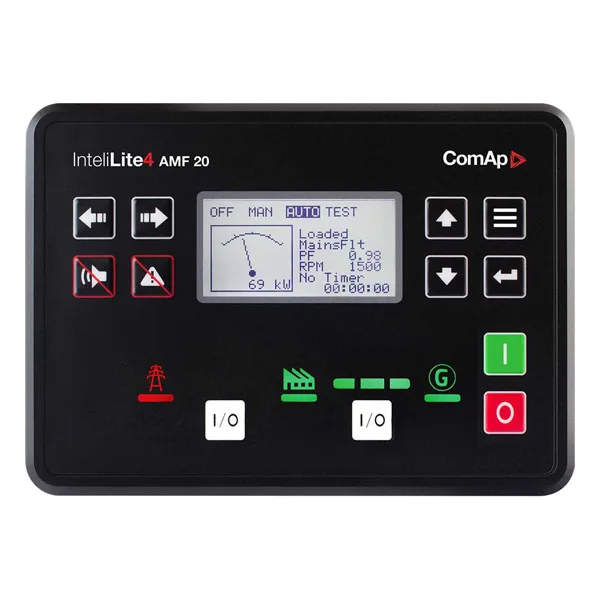

Bảng điều khiển Comap InteliLite AMF20 được Power Pro cung cấp chính hãng, kèm hồ sơ kỹ thuật đầy đủ và dịch vụ lắp đặt, bảo trì tại nhà máy. Thông số chi tiết và hướng dẫn chọn đúng cấu hình trình bày dưới đây.
1. Thông Số Kĩ Thuật Chi Tiết
| Kích thước tổng thể | 210x150x47 (mm) |
| Kích thước bản cắt | 187×132 (mm) |
| Module | IL4-AMF20 |
Lắp đặt và thay thế Comap InteliLite AMF20 trong thực tế
Bảng điều khiển hỏng thường được phát hiện đúng lúc nhà máy cần máy phát nhất. Phần dưới nêu các thông số và bước kiểm tra để đặt đúng Comap InteliLite AMF20 ngay lần đầu.
| Kích thước tổng thể | 210x150x47 (mm) |
| Kích thước bản cắt (khoét tủ) | 187×132 (mm) |
Đo bản cắt tủ trước khi đặt hàng
Comap InteliLite AMF20 cần lỗ khoét 187×132 (mm). Lỗ khoét trên tủ cũ nhỏ hơn thì phải gia công lại mặt tủ; lớn hơn thì cần khung chuyển hoặc tấm che.
Chụp ảnh mặt sau tủ trước khi tháo. Ảnh này giúp đấu lại nhanh và là bằng chứng khi cần đối chiếu với nhà cung cấp.
Kiểm tra tương thích trước khi tháo bảng cũ
Ba nhóm tín hiệu phải khớp: nguồn nuôi một chiều từ ắc quy khởi động, đầu vào cảm biến động cơ (nhiệt độ nước, áp suất dầu, tốc độ) và đầu ra điều khiển rơ le khởi động cùng van nhiên liệu.
ComAp là dòng chuyên dụng cho hệ nhiều máy và ứng dụng đòi hỏi giám sát sâu. Bảng cũ khác hãng thì sơ đồ chân đấu gần như chắc chắn khác — phải đấu lại theo tài liệu của ComAp (Séc), không chuyển chân một đổi một.
Bốn lỗi hay gặp khi thay bảng điều khiển
- Đấu nhầm cực nguồn ắc quy — hỏng bảng ngay lần cấp điện đầu tiên.
- Không cài lại thông số máy phát (số cực, tỷ số biến dòng) nên đồng hồ báo sai.
- Bỏ qua bước cân chỉnh ngưỡng bảo vệ, máy dừng oan giữa ca sản xuất.
- Chỉ nổ không tải rồi bàn giao, không chạy thử có tải.
Cần kiểm tra tương thích trước khi đặt Comap InteliLite AMF20: gọi hoặc nhắn Zalo 0565.669.696.
Checklist trước khi chốt Comap InteliLite AMF20
- Đã đo lỗ khoét tủ và đối chiếu với 187×132 (mm).
- Đã chụp ảnh sơ đồ đấu dây mặt sau bảng cũ.
- Đã xác định điện áp nguồn nuôi từ ắc quy của tổ máy.
- Đã có thông số máy phát để cài đặt lại sau khi lắp.
- Đã hẹn khung giờ dừng máy để chạy thử có tải.
Tính Năng Nổi Bật
| 6 đầu ra nhị phân, 6 + 1 đầu vào nhị phân, 3 đầu vào tương tự (U / I / R) | Mô-đun CAN mở rộng |
| Đo lường RMS thực | Bảo vệ máy phát điện khi có lỗi |
| Hỗ trợ liên lạc từ xa đầy đủ (AirGate 2.0, WSV) | 5 ngôn ngữ trong bộ điều khiển & chức năng phiên dịch |
| Các cấu hình thay thế | Nhật ký lịch sử chi tiết với tối đa 350 bản ghi |
| Đổ tải, quản lý tải giả | Cải thiện an ninh mạng |
| 2 khe cắm cho các mô-đun plug-in mở rộng | Hỗ trợ ECU (Tier 4 Final, Stage V) |
| Cấp nguồn qua USB để cấu hình bộ điều khiển | PLC tích hợp sẵn, được bổ sung với công cụ giám sát PLC trong cấu hình Inteli |
| Bộ điều khiển màn hình | Quản lý quyền truy cập của người dùng |
| RTC với pin dự phòng | Bộ lập lịch đa năng |
| Định vị địa lý dựa trên vị trí GPS | Các nút hiển thị thân thiện, dễ sử dụng |
2. ĐẶC ĐIỂM NỔI BẬT CỦA BẢNG ĐIỀU KHIỂN COMAP INTELILITE AMF20
Bảng điều khiển là bộ não của tổ máy phát điện: giám sát thông số vận hành, điều khiển khởi động và dừng máy, bảo vệ động cơ và đầu phát khi có sự cố, và ở các dòng cao cấp còn đảm nhiệm chuyển nguồn tự động hoặc hoà đồng bộ nhiều máy.
Các chức năng thường có: hiển thị điện áp, dòng, tần số, giờ chạy, áp suất dầu, nhiệt độ nước làm mát; bảo vệ quá tải, quá nhiệt, áp suất dầu thấp, quá tốc; ghi lại lịch sử sự cố.
3. ỨNG DỤNG CỦA SẢN PHẨM
- Vai trò: Bảng điều khiển Comap InteliLite AMF20 giám sát thông số tổ máy, tự khởi động khi mất lưới và cắt máy khi có lỗi. Đây là thứ quyết định nhà máy có biết được điều gì đang xảy ra với tổ máy hay không.
- Thông số quyết định khi chọn mã thay thế: Kích thước bản cắt: 187×132 (mm) · Module: IL4-AMF20 · Đo lường RMS thực: Bảo vệ máy phát điện khi có lỗi · Hỗ trợ liên lạc từ xa đầy đủ (AirGate 2.0, WSV): 5 ngôn ngữ trong bộ điều khiển & chức năng phiên dịch · Các cấu hình thay thế: Nhật ký lịch sử chi tiết với tối đa 350 bản ghi.
- Đo trước khi đặt hàng: bản cắt 187×132 (mm). Bản cắt không khớp thì phải khoét lại mặt tủ — phát sinh hay gặp nhất khi thay bộ điều khiển cho tủ có sẵn.
- Chọn đúng mã tương thích: gửi ảnh nhãn đầu phát hoặc mặt tủ điều khiển hiện tại, kỹ sư Power Pro đối chiếu giúp — 0565 669 696.
Dấu hiệu cần thay hoặc kiểm tra
- Màn hình không lên, mất hiển thị thông số.
- Báo lỗi sai lệch so với thực tế, hoặc báo lỗi liên tục không rõ nguyên nhân.
- Không nhận lệnh khởi động hoặc dừng từ xa.
- Không kích hoạt được các mạch bảo vệ khi thử.
Lưu ý khi thay thế
- Phải đúng model hoặc model tương thích được hãng công bố. Đây là bộ phận điều khiển — sai thông số gây hỏng đầu phát hoặc mất bảo vệ động cơ. Không thay bằng loại “gần giống”.
- Ghi lại thông số cài đặt cũ trước khi tháo để cài lại đúng trên thiết bị mới.
- Sau khi thay, phải chạy thử có tải và kiểm tra điện áp, tần số ổn định ở các mức tải khác nhau, không chỉ chạy không tải vài phút.
- Kiểm tra nguyên nhân gốc. Bảng điều khiển hỏng lặp lại có thể do nguồn cấp không ổn định, ắc quy yếu hoặc nhiễu từ hệ thống điện.
4. Các Dòng Model tham khảo
- Bảng điều khiển Smartgen HGM9520N
- Bảng điều khiển Smartgen HGM7120N
- Bảng điều khiển Smartgen HGM6120U
Chưa cần đầu tư máy mới? Power Pro còn nhận cho thuê máy phát điện công nghiệp và bảo trì – sửa chữa máy phát điện cho nhà máy tại miền Bắc.
5. Kiến thức liên quan
- Cách Tính Công Suất Máy Phát Điện Công Nghiệp Cho Nhà Máy
- Báo Giá Máy Phát Điện Công Nghiệp 2026: Bảng Giá Cummins, Perkins, FPT IVECO, Yuchai Từ 20kVA Đến 2.500kVA
- Máy Phát Điện Cho Nhà Máy Dược Phẩm: Giải Pháp Điện Dự Phòng Đạt Chuẩn GMP WHO, EU-GMP Và Thông Tư 35/BYT
Xem thêm
- Phụ tùng máy phát điện — nên trữ gì, thay khi nào
- Quy trình bảo dưỡng máy phát điện — checklist 4 mốc
- Bảo trì – sửa chữa máy phát điện
- Tủ chuyển nguồn tự động ATS
6. Câu hỏi thường gặp
Bang dieu khien comap intelilite amf20 làm được những việc gì?
Bộ điều khiển giám sát điện áp lưới, ra lệnh khởi động máy phát khi lưới mất hoặc sai thông số, chuyển tải sang máy phát rồi tự đảo ngược khi lưới phục hồi. Kèm chức năng bảo vệ máy khi có lỗi và tự động tắt máy theo điều kiện cài đặt.
Kích thước lắp đặt của bang dieu khien comap intelilite amf20?
Kích thước tổng thể 210x150x47 (mm). Kích thước bản cắt mặt tủ 187×132 (mm). Lắp âm mặt tủ điện, cần chừa khoảng hở phía sau cho đầu nối và dây tín hiệu.
Bang dieu khien comap intelilite amf20 dùng được cho hệ thống điện nào?
Hỗ trợ các hệ thống AC ba pha bốn dây và một pha. Phải khai báo đúng kiểu hệ thống khi cài đặt, nếu không các ngưỡng bảo vệ điện áp sẽ tính sai.
Nguồn nuôi và điều kiện môi trường của bang dieu khien comap intelilite amf20?
Dùng nguồn một chiều từ ắc quy đề của máy phát. Ắc quy yếu là nguyên nhân khiến bộ điều khiển reset giữa chừng khi đề máy.
Lắp bang dieu khien comap intelilite amf20 cần lưu ý gì?
Đi dây tín hiệu tách riêng khỏi cáp động lực để tránh nhiễu. Không lắp chung khoang với biến tần. Sau khi lắp phải chạy thử chuyển nguồn có tải ít nhất một lần để xác nhận toàn bộ chuỗi lệnh hoạt động đúng.
Xem thêm sản phẩm cùng nhóm: Bộ điều khiển máy phát điện · Phụ kiện
Làm sao biết đúng model cần thay?
Cần thông tin: hãng và model của đầu phát (với AVR) hoặc của tổ máy, số serial, và ảnh chụp tem thiết bị đang lắp. Từ đó tra được đúng mã theo tài liệu hãng.
Có thể thay bảng điều khiển đời cũ bằng đời mới không?
Nhiều trường hợp thay được nhưng cần kiểm tra tương thích về chân đấu nối, cảm biến và giao thức điều khiển. Nên khảo sát thực tế trước khi quyết định.
Thời gian có hàng và lắp đặt bao lâu?
Power Pro báo tình trạng hàng và báo giá trong 2–3 giờ làm việc. Khảo sát tại nhà máy miễn phí, phản hồi trong 30 phút. Hotline/Zalo 0565.669.696.
