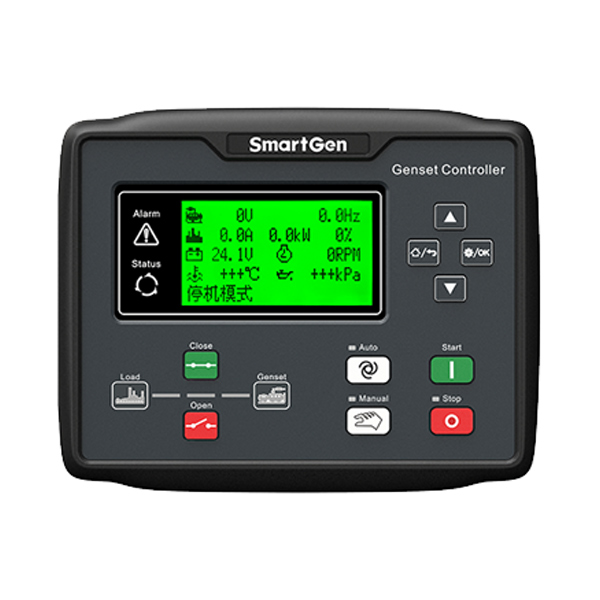

Bảng điều khiển Smartgen HGM6110N được Power Pro cung cấp chính hãng, kèm hồ sơ kỹ thuật đầy đủ và dịch vụ lắp đặt, bảo trì tại nhà máy. Thông số chi tiết và hướng dẫn chọn đúng cấu hình trình bày dưới đây.
1. Thông Số Kĩ Thuật Chi Tiết
| Kích thước tổng thể | 206x166x45 (mm) (WxHxD) |
| Kích thước bản cắt | 186×141 (mm) |
| Trọng lượng | 260g |
Hướng dẫn chọn và lắp Smartgen HGM6110N tại nhà máy
Smartgen HGM6110N thay cho bảng điều khiển cũ được hay không phụ thuộc vào kích thước mặt tủ và nhóm tín hiệu của tổ máy, không phụ thuộc thương hiệu máy phát. Dưới đây là các con số cần đối chiếu.
| Kích thước tổng thể | 206x166x45 (mm) (WxHxD) |
| Kích thước bản cắt (khoét tủ) | 186×141 (mm) |
| Trọng lượng | 260g |
| Màn hình hiển thị | LCD 132×64 với đèn nền |
Đối chiếu mặt tủ trước khi chốt đơn
Lỗ khoét cần cho Smartgen HGM6110N: 186×141 (mm). Nếu tủ đã từng thay bảng một lần, kích thước thực tế thường không còn giống bản vẽ gốc — phải đo lại.
Lưu bản ảnh đấu dây vào hồ sơ thiết bị của nhà máy. Lần bảo trì sau sẽ tiết kiệm được nhiều giờ dò dây.
Bảng mới có nhận đúng tín hiệu của máy không
Điểm hay vướng nhất là tín hiệu tốc độ. Động cơ lấy tốc độ từ bánh răng đà cần cấu hình số răng đúng, lấy từ đầu dây W của máy phát thì phải cài số cực — sai chỗ này máy báo quá tốc và dừng.
Smartgen là dòng phổ thông, sẵn hàng và giá hợp lý — lựa chọn thường thấy khi thay thế cho máy phát lắp ráp trong nước. Bảng cũ khác hãng thì sơ đồ chân đấu gần như chắc chắn khác — phải đấu lại theo tài liệu của Smartgen (Trung Quốc), không chuyển chân một đổi một.
Các lỗi khiến phải gọi lại lần hai
- Cấp nguồn khi chưa siết chặt đầu cốt, gây chập khi máy rung.
- Bỏ qua cấu hình số răng bánh đà, máy báo lỗi tốc độ.
- Không kiểm tra lại đầu ra van nhiên liệu trước khi thử khởi động.
- Thử một lần thành công rồi nghỉ, không thử lặp ba lần liên tiếp.
Gọi 0565.669.696 để được kiểm tra kích thước mặt tủ và nhóm tín hiệu trước khi chốt đơn.
Soát lại trước khi gọi báo giá
- Lỗ khoét thực tế đã đo và ghi lại, đối chiếu 186×141 (mm).
- Sơ đồ đấu dây cũ đã chụp đủ góc.
- Nguồn nuôi một chiều đã xác định đúng cấp điện áp.
- Thông số máy phát sẵn sàng để cấu hình.
- Kế hoạch thử cắt lưới đã thống nhất với nhà máy.
Tính Năng Nổi Bật
| Màn hình LCD 132×64 với đèn nền | Giao diện tùy chọn đa ngôn ngữ |
| Màn hình Acrylic chống mài mòn và chống xước | Bảng điều khiển bằng chất liệu Silica-gel và bàn phím có thể thích ứng với nhiệt độ cao |
| Bảo vệ máy phát điện khi có lỗi | Cổng giao tiếp RS485 cho phép “ba chức năng từ xa” thông qua giao thức MODBUS |
| Tích hợp thêm phần giám sát điện lưới. Tự động điều khiển chuyển đổi giữa Điện Lưới/ Máy Phát Điện | Phù hợp cho các hệ thống cấu tạo bởi nguồn Điện Lưới và Máy Phát Điện |
| Sử dụng cho hệ thống AC: 3P4W, 3P3W, 1P2W hoặc 2P3W (120/240V) 50/60Hz | Thêm gioăng cao su giữa vỏ và màn hình điều khiển, độ chống thấm nước có thể đạt IP65 |
| Nhiều cảm biến nhiệt độ, áp suất dầu, mức nhiên liệu được sử dụng trực tiếp và các thông số do người dùng cài đặt | Bộ điều khiển được cố định bằng các kẹp cố định kim loại |
| Nhiều điều kiện ngắt kết nối trục khuỷu | Chức năng khởi động khẩn cấp |
| Chức năng tự động nhận dạng răng bánh đà | Phạm vi cung cấp điện rộng phù hợp với nhiều điện áp pin khởi động |
| Tất cả các thông số áp dụng điều chỉnh kỹ thuật số tăng độ tin cậy, ổn định và chính xác | Bộ hẹn giờ bảo trì |
| Chức năng lưu trữ nhật ký sự kiện | Thiết kế mô-đun, vỏ bọc bằng nhựa ABS tự dập lửa; cấu trúc nhỏ gọn dễ dàng lắp đặt |
2. ĐẶC ĐIỂM NỔI BẬT CỦA BẢNG ĐIỀU KHIỂN SMARTGEN HGM6110N
Bảng điều khiển là bộ não của tổ máy phát điện: giám sát thông số vận hành, điều khiển khởi động và dừng máy, bảo vệ động cơ và đầu phát khi có sự cố, và ở các dòng cao cấp còn đảm nhiệm chuyển nguồn tự động hoặc hoà đồng bộ nhiều máy.
Các chức năng thường có: hiển thị điện áp, dòng, tần số, giờ chạy, áp suất dầu, nhiệt độ nước làm mát; bảo vệ quá tải, quá nhiệt, áp suất dầu thấp, quá tốc; ghi lại lịch sử sự cố.
3. ỨNG DỤNG CỦA SẢN PHẨM
- Vai trò: Bảng điều khiển Smartgen HGM6110N giám sát thông số tổ máy, tự khởi động khi mất lưới và cắt máy khi có lỗi. Đây là thứ quyết định nhà máy có biết được điều gì đang xảy ra với tổ máy hay không.
- Thông số quyết định khi chọn mã thay thế: Kích thước bản cắt: 186×141 (mm) · Màn hình LCD 132×64 với đèn nền: Giao diện tùy chọn đa ngôn ngữ · Màn hình Acrylic chống mài mòn và chống xước: Bảng điều khiển bằng chất liệu Silica-gel và bàn phím có thể thích ứng với nhiệt độ cao · Bảo vệ máy phát điện khi có lỗi: Cổng giao tiếp RS485 cho phép “ba chức năng từ xa” thông qua giao thức MODBUS · Nhiều điều kiện ngắt kết nối trục khuỷu: Chức năng khởi động khẩn cấp.
- Đo trước khi đặt hàng: bản cắt 186×141 (mm). Bản cắt không khớp thì phải khoét lại mặt tủ — phát sinh hay gặp nhất khi thay bộ điều khiển cho tủ có sẵn.
- Chọn đúng mã tương thích: gửi ảnh nhãn đầu phát hoặc mặt tủ điều khiển hiện tại, kỹ sư Power Pro đối chiếu giúp — 0565 669 696.
Dấu hiệu cần thay hoặc kiểm tra
- Màn hình không lên, mất hiển thị thông số.
- Báo lỗi sai lệch so với thực tế, hoặc báo lỗi liên tục không rõ nguyên nhân.
- Không nhận lệnh khởi động hoặc dừng từ xa.
- Không kích hoạt được các mạch bảo vệ khi thử.
Lưu ý khi thay thế
- Phải đúng model hoặc model tương thích được hãng công bố. Đây là bộ phận điều khiển — sai thông số gây hỏng đầu phát hoặc mất bảo vệ động cơ. Không thay bằng loại “gần giống”.
- Ghi lại thông số cài đặt cũ trước khi tháo để cài lại đúng trên thiết bị mới.
- Sau khi thay, phải chạy thử có tải và kiểm tra điện áp, tần số ổn định ở các mức tải khác nhau, không chỉ chạy không tải vài phút.
- Kiểm tra nguyên nhân gốc. Bảng điều khiển hỏng lặp lại có thể do nguồn cấp không ổn định, ắc quy yếu hoặc nhiễu từ hệ thống điện.
4. Các Dòng Model tham khảo
- Bảng điều khiển Smartgen HGM9520N
- Bảng điều khiển Smartgen HGM7120N
- Bảng điều khiển Smartgen HGM6120U
Chưa cần đầu tư máy mới? Power Pro còn nhận cho thuê máy phát điện công nghiệp và bảo trì – sửa chữa máy phát điện cho nhà máy tại miền Bắc.
5. Kiến thức liên quan
- Công Thức Tính Dòng Điện 3 Pha Khi Chọn Máy Phát Điện
- Cách Chọn Máy Phát Điện Theo Tải: Công Thức 5 Bước Tính Đúng Công Suất Cho Nhà Máy, Tòa Nhà Và Trang Trại
- 5 Sai Lầm Nghiêm Trọng Khi Chọn Máy Phát Điện Cho Nhà Máy FDI – Và Cách Tránh Để Không Mất Hàng Tỷ Đồng
Xem thêm
- Phụ tùng máy phát điện — nên trữ gì, thay khi nào
- Quy trình bảo dưỡng máy phát điện — checklist 4 mốc
- Bảo trì – sửa chữa máy phát điện
- Tủ chuyển nguồn tự động ATS
6. Câu hỏi thường gặp
Bảng điều khiển SmartGen HGM6110N dùng cho tổ máy nào?
HGM6110N là bộ điều khiển tổ máy đơn, dùng cho máy phát vận hành độc lập không hòa đồng bộ. Bảng giám sát thông số động cơ và đầu phát, bảo vệ theo ngưỡng đặt trước và ghi nhật ký sự kiện.
HGM6110N có tự khởi động khi mất điện lưới không?
Dòng 6110N là bộ điều khiển tổ máy, chức năng tự khởi động khi mất lưới phụ thuộc cấu hình đấu nối với tủ ATS. Nếu nhà máy cần chế độ tự động hoàn toàn, phải xác nhận đúng model có chức năng AMF trước khi đặt hàng.
Vì sao nên chọn bộ điều khiển cùng hãng với tủ hiện có?
Đồng bộ hãng giúp kỹ thuật viên quen thao tác, dùng chung phần mềm cấu hình và dễ tìm phụ tùng thay thế. Nhà máy có nhiều tổ máy khác hãng điều khiển sẽ mất thời gian đào tạo và dễ thao tác nhầm khi xử lý sự cố.
Thay bộ điều khiển mới cần chuẩn bị gì?
Cần ghi lại toàn bộ thông số cài đặt cũ, đo kích thước lỗ khoét trên tủ, kiểm tra điện áp điều khiển và sơ đồ đấu dây hiện có. Sau khi lắp phải chạy thử có tải để xác nhận các ngưỡng bảo vệ hoạt động đúng. Power Pro hỗ trợ lắp đặt và cấu hình: 0565.669.696.
Xem thêm sản phẩm cùng nhóm: Bộ điều khiển máy phát điện · Phụ kiện
Làm sao biết đúng model cần thay?
Cần thông tin: hãng và model của đầu phát (với AVR) hoặc của tổ máy, số serial, và ảnh chụp tem thiết bị đang lắp. Từ đó tra được đúng mã theo tài liệu hãng.
Có thể thay bảng điều khiển đời cũ bằng đời mới không?
Nhiều trường hợp thay được nhưng cần kiểm tra tương thích về chân đấu nối, cảm biến và giao thức điều khiển. Nên khảo sát thực tế trước khi quyết định.
Thời gian có hàng và lắp đặt bao lâu?
Power Pro báo tình trạng hàng và báo giá trong 2–3 giờ làm việc. Khảo sát tại nhà máy miễn phí, phản hồi trong 30 phút. Hotline/Zalo 0565.669.696.
