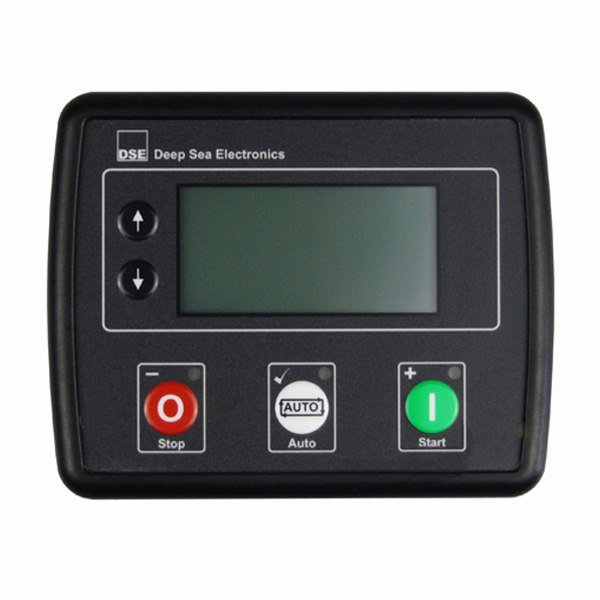

Bảng điều khiển Deep Sea 4510 được Power Pro cung cấp chính hãng, kèm hồ sơ kỹ thuật đầy đủ và dịch vụ lắp đặt, bảo trì tại nhà máy. Thông số chi tiết và hướng dẫn chọn đúng cấu hình trình bày dưới đây.
1. Thông Số Kĩ Thuật Chi Tiết
| Kích thước tổng thể | 140x113x43 mm (WxHxD) |
| Kích thước bản cắt | 118×92 mm |
| Độ dày tối đa | 8mm |
| Trọng lượng | 260g |
Hướng dẫn chọn và lắp Deep Sea 4510 tại nhà máy
Deep Sea 4510 thay cho bảng điều khiển cũ được hay không phụ thuộc vào kích thước mặt tủ và nhóm tín hiệu của tổ máy, không phụ thuộc thương hiệu máy phát. Dưới đây là các con số cần đối chiếu.
| Kích thước tổng thể | 140x113x43 mm (WxHxD) |
| Kích thước bản cắt (khoét tủ) | 118×92 mm |
| Trọng lượng | 260g |
Đối chiếu mặt tủ trước khi chốt đơn
Lỗ khoét cần cho Deep Sea 4510: 118×92 mm. Nếu tủ đã từng thay bảng một lần, kích thước thực tế thường không còn giống bản vẽ gốc — phải đo lại.
Lưu bản ảnh đấu dây vào hồ sơ thiết bị của nhà máy. Lần bảo trì sau sẽ tiết kiệm được nhiều giờ dò dây.
Bảng mới có nhận đúng tín hiệu của máy không
Điểm hay vướng nhất là tín hiệu tốc độ. Động cơ lấy tốc độ từ bánh răng đà cần cấu hình số răng đúng, lấy từ đầu dây W của máy phát thì phải cài số cực — sai chỗ này máy báo quá tốc và dừng.
Deep Sea Electronics là dòng cao cấp, hay gặp trên máy phát nhập khẩu nguyên tổ và trong các nhà máy yêu cầu độ tin cậy cao. Bảng cũ khác hãng thì sơ đồ chân đấu gần như chắc chắn khác — phải đấu lại theo tài liệu của Deep Sea (Anh), không chuyển chân một đổi một.
Các lỗi khiến phải gọi lại lần hai
- Cấp nguồn khi chưa siết chặt đầu cốt, gây chập khi máy rung.
- Bỏ qua cấu hình số răng bánh đà, máy báo lỗi tốc độ.
- Không kiểm tra lại đầu ra van nhiên liệu trước khi thử khởi động.
- Thử một lần thành công rồi nghỉ, không thử lặp ba lần liên tiếp.
Gọi 0565.669.696 để được kiểm tra kích thước mặt tủ và nhóm tín hiệu trước khi chốt đơn.
Soát lại trước khi gọi báo giá
- Lỗ khoét thực tế đã đo và ghi lại, đối chiếu 118×92 mm.
- Sơ đồ đấu dây cũ đã chụp đủ góc.
- Nguồn nuôi một chiều đã xác định đúng cấp điện áp.
- Thông số máy phát sẵn sàng để cấu hình.
- Kế hoạch thử cắt lưới đã thống nhất với nhà máy.
Tính Năng và Lợi Ích Nổi Bật
| CAN nhiệt & cảm biến tốc độ máy phát điện | Cung cấp tính linh hoạt giám sát đầy đủ. |
| Màn hình rộng có đèn và lớp nhựa trong suốt | Cung cấp các trang thông tin rõ ràng và dễ đọc. |
| Tùy chọn hiển thị nổi bật | Đảm bảo màn hình hoạt động liên tục trong thời tiết khắc nghiệt. |
| Sao lưu đồng hồ thời gian thực | Đảm bảo dữ liệu không bị mất khi ngắt kết nối mô-đun khỏi nguồn điện. |
| Phần mềm PC Bộ cấu hình DSE | Cung cấp cấu hình hoàn chỉnh thân thiện với người dùng. Điều khiển & giám sát hệ thống cấp cao dễ sử dụng. |
| Chế độ tiết kiệm điện. | Giảm thiểu việc tiêu hao pin khi hệ thống không được sử dụng. |
| Cảm biến máy phát điện 3 pha | Cung cấp cảm biến máy phát điện |
| Khả năng tương thích hệ thống 600 V ph-ph | Cung cấp tính linh hoạt toàn diện. |
| Giám sát công suất máy phát & phụ tải | Cung cấp thông tin đo điện chính xác rõ ràng. |
| Giám sát công suất tích lũy | Cung cấp chỉ báo chính xác về lượng năng lượng máy phát điện đã cung cấp. |
2. ĐẶC ĐIỂM NỔI BẬT CỦA BẢNG ĐIỀU KHIỂN DEEP SEA 4510
Bảng điều khiển là bộ não của tổ máy phát điện: giám sát thông số vận hành, điều khiển khởi động và dừng máy, bảo vệ động cơ và đầu phát khi có sự cố, và ở các dòng cao cấp còn đảm nhiệm chuyển nguồn tự động hoặc hoà đồng bộ nhiều máy.
Các chức năng thường có: hiển thị điện áp, dòng, tần số, giờ chạy, áp suất dầu, nhiệt độ nước làm mát; bảo vệ quá tải, quá nhiệt, áp suất dầu thấp, quá tốc; ghi lại lịch sử sự cố.
3. ỨNG DỤNG CỦA SẢN PHẨM
- Vai trò: Bảng điều khiển Deep Sea 4510 giám sát thông số tổ máy, tự khởi động khi mất lưới và cắt máy khi có lỗi. Đây là thứ quyết định nhà máy có biết được điều gì đang xảy ra với tổ máy hay không.
- Thông số quyết định khi chọn mã thay thế: Kích thước bản cắt: 118×92 mm · Độ dày tối đa: 8mm · CAN nhiệt & cảm biến tốc độ máy phát điện: Cung cấp tính linh hoạt giám sát đầy đủ. · Màn hình rộng có đèn và lớp nhựa trong suốt: Cung cấp các trang thông tin rõ ràng và dễ đọc. · Tùy chọn hiển thị nổi bật: Đảm bảo màn hình hoạt động liên tục trong thời tiết khắc nghiệt..
- Đo trước khi đặt hàng: bản cắt 118×92 mm. Bản cắt không khớp thì phải khoét lại mặt tủ — phát sinh hay gặp nhất khi thay bộ điều khiển cho tủ có sẵn.
- Chọn đúng mã tương thích: gửi ảnh nhãn đầu phát hoặc mặt tủ điều khiển hiện tại, kỹ sư Power Pro đối chiếu giúp — 0565 669 696.
Dấu hiệu cần thay hoặc kiểm tra
- Màn hình không lên, mất hiển thị thông số.
- Báo lỗi sai lệch so với thực tế, hoặc báo lỗi liên tục không rõ nguyên nhân.
- Không nhận lệnh khởi động hoặc dừng từ xa.
- Không kích hoạt được các mạch bảo vệ khi thử.
Lưu ý khi thay thế
- Phải đúng model hoặc model tương thích được hãng công bố. Đây là bộ phận điều khiển — sai thông số gây hỏng đầu phát hoặc mất bảo vệ động cơ. Không thay bằng loại “gần giống”.
- Ghi lại thông số cài đặt cũ trước khi tháo để cài lại đúng trên thiết bị mới.
- Sau khi thay, phải chạy thử có tải và kiểm tra điện áp, tần số ổn định ở các mức tải khác nhau, không chỉ chạy không tải vài phút.
- Kiểm tra nguyên nhân gốc. Bảng điều khiển hỏng lặp lại có thể do nguồn cấp không ổn định, ắc quy yếu hoặc nhiễu từ hệ thống điện.
4. Các Dòng Model tham khảo
- Bảng điều khiển Smartgen HGM9520N
- Bảng điều khiển Smartgen HGM7120N
- Bảng điều khiển Smartgen HGM6120U
Chưa cần đầu tư máy mới? Power Pro còn nhận cho thuê máy phát điện công nghiệp và bảo trì – sửa chữa máy phát điện cho nhà máy tại miền Bắc.
5. Kiến thức liên quan
- Chi Phí Vận Hành Máy Phát Điện Công Nghiệp: 5 Khoản Thường Bị Bỏ Sót Trong Ngân Sách
- Bảo Dưỡng Máy Phát Điện: Chu Kỳ Và Checklist Đầy Đủ
- Máy Phát Điện Cho Trung Tâm Dữ Liệu: Yêu Cầu Kỹ Thuật Theo Chuẩn Tier, N+1 Và Vận Hành Song Song
Xem thêm
- Phụ tùng máy phát điện — nên trữ gì, thay khi nào
- Quy trình bảo dưỡng máy phát điện — checklist 4 mốc
- Bảo trì – sửa chữa máy phát điện
- Tủ chuyển nguồn tự động ATS
6. Câu hỏi thường gặp
Bang dieu khien deep sea 4510 làm được những việc gì?
Bộ điều khiển giám sát điện áp lưới, ra lệnh khởi động máy phát khi lưới mất hoặc sai thông số, chuyển tải sang máy phát rồi tự đảo ngược khi lưới phục hồi. Kèm chức năng bảo vệ máy khi có lỗi và tự động tắt máy theo điều kiện cài đặt.
Kích thước lắp đặt của bang dieu khien deep sea 4510?
Kích thước tổng thể 140x113x43 mm (WxHxD). Kích thước bản cắt mặt tủ 118×92 mm. Trọng lượng 260g. Lắp âm mặt tủ điện, cần chừa khoảng hở phía sau cho đầu nối và dây tín hiệu.
Bang dieu khien deep sea 4510 dùng được cho hệ thống điện nào?
Hỗ trợ các hệ thống AC ba pha bốn dây và một pha. Phải khai báo đúng kiểu hệ thống khi cài đặt, nếu không các ngưỡng bảo vệ điện áp sẽ tính sai.
Nguồn nuôi và điều kiện môi trường của bang dieu khien deep sea 4510?
Dùng nguồn một chiều từ ắc quy đề của máy phát. Ắc quy yếu là nguyên nhân khiến bộ điều khiển reset giữa chừng khi đề máy.
Lắp bang dieu khien deep sea 4510 cần lưu ý gì?
Đi dây tín hiệu tách riêng khỏi cáp động lực để tránh nhiễu. Không lắp chung khoang với biến tần. Sau khi lắp phải chạy thử chuyển nguồn có tải ít nhất một lần để xác nhận toàn bộ chuỗi lệnh hoạt động đúng.
Xem thêm sản phẩm cùng nhóm: Bộ điều khiển máy phát điện · Phụ kiện
Làm sao biết đúng model cần thay?
Cần thông tin: hãng và model của đầu phát (với AVR) hoặc của tổ máy, số serial, và ảnh chụp tem thiết bị đang lắp. Từ đó tra được đúng mã theo tài liệu hãng.
Có thể thay bảng điều khiển đời cũ bằng đời mới không?
Nhiều trường hợp thay được nhưng cần kiểm tra tương thích về chân đấu nối, cảm biến và giao thức điều khiển. Nên khảo sát thực tế trước khi quyết định.
Thời gian có hàng và lắp đặt bao lâu?
Power Pro báo tình trạng hàng và báo giá trong 2–3 giờ làm việc. Khảo sát tại nhà máy miễn phí, phản hồi trong 30 phút. Hotline/Zalo 0565.669.696.
