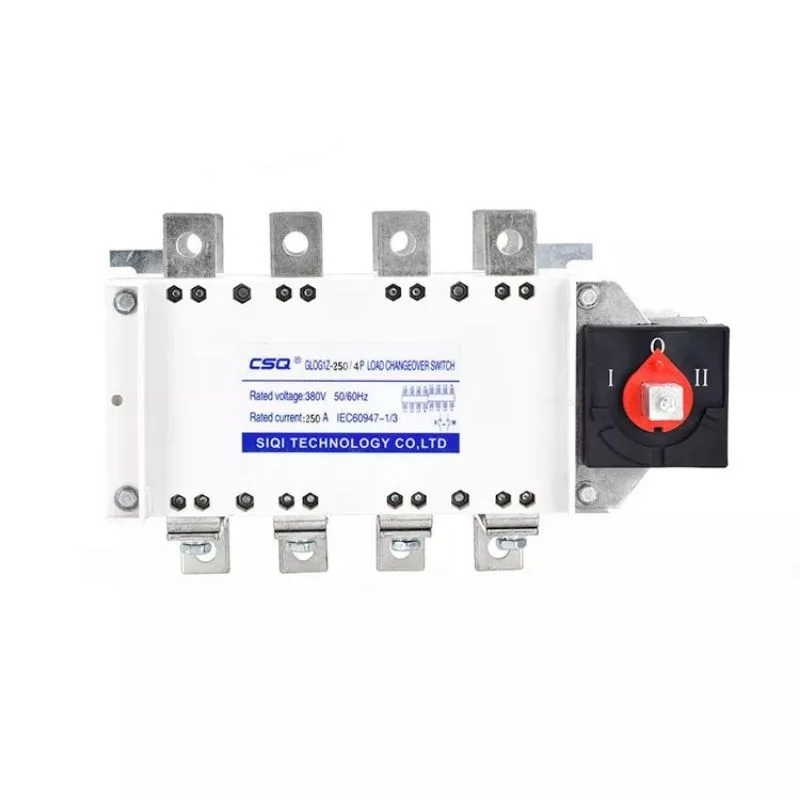

Thiết bị MTS CSQ 160A chuyển nguồn thủ công 3P 4P được Power Pro cung cấp chính hãng, kèm hồ sơ kỹ thuật đầy đủ và dịch vụ lắp đặt, bảo trì tại nhà máy. Thông số chi tiết và hướng dẫn chọn đúng cấu hình trình bày dưới đây.
1. Thông Số Kĩ Thuật Chi Tiết
| Định mức dòng điện (A) | 160 |
| Điện áp cách điện (V) | 750 |
| Độ bền điện môi | 5000 |
| Điện áp hoạt động (V) | 380 |
| Điện áp xung (kV) | 8 |
| Công suất motor | 55 |
| Dòng ngắn mạch 0.1s/1.0s (kA Rms) | 20/10 |
| Khả năng ngắt ngắn mạch (A Rms) | 1250 |
| Khả năng đóng ngắn mạch (A Rms) | 1000 |
| Khả năng đóng dòng ngắn mạch (kA) | 17 |
| Tần số | 50/60Hz |
| IEC | 60947-1/3 |
Lắp thiết bị 160A vào tủ có sẵn
Thiết bị 160A này là phần lõi đóng cắt. Bảng dưới quy đổi ra cỡ máy phát phù hợp để đối chiếu nhanh.
| Dòng định mức | 160 A |
| Kiểu chuyển nguồn | thủ công (MTS) — thao tác bằng tay |
| Số cực | 3P và 4P |
| Máy phát phù hợp tối đa | khoảng 131 A, tương đương 85 kVA |
Cân nhắc trước khi chọn MTS
Nhược điểm rõ nhất là phải có người. Mất điện ban đêm hoặc ngày nghỉ thì thời gian dừng máy bằng đúng thời gian gọi người đến.
Tính đồng bộ cả tuyến
Mua lẻ thiết bị rời thì dễ bỏ sót khâu phối hợp. Nên tính cả tuyến từ máy phát tới tủ phân phối trước khi đặt từng món.
Liên hệ 0565.669.696 để so sánh thiết bị rời với tủ trọn bộ cho trường hợp của nhà máy.
2. ĐẶC ĐIỂM NỔI BẬT CỦA THIẾT BỊ MTS CSQ 160A CHUYỂN NGUỒN THỦ CÔNG 3P 4P
- Công năng: Thiết bị chuyển nguồn vận hành bằng tay — dùng cho phụ tải cho phép gián đoạn ngắn, chi phí đầu tư thấp hơn ATS tự động.
- Định mức dòng điện (A): 160
- Điện áp hoạt động (V): 380
- Dòng ngắn mạch 0.1s/1.0s (kA Rms): 20/10
- Điện áp cách điện (V): 750
- Điện áp xung (kV): 8
- Hồ sơ kỹ thuật đầy đủ: CO, CQ và phiếu bảo hành chính hãng — đáp ứng yêu cầu nghiệm thu của nhà máy FDI và ban quản lý khu công nghiệp.
3. Các Dòng Model tham khảo
Chưa cần đầu tư máy mới? Power Pro còn nhận cho thuê máy phát điện công nghiệp và bảo trì – sửa chữa máy phát điện cho nhà máy tại miền Bắc.
4. Kiến thức liên quan
- Tủ ATS Máy Phát Điện: Tại Sao Đây Là Bộ Phận Không Được Tiết Kiệm?
- Công Thức Tính Dòng Điện 3 Pha Khi Chọn Máy Phát Điện
- Cách Chọn Máy Phát Điện Theo Tải: Công Thức 5 Bước Tính Đúng Công Suất Cho Nhà Máy, Tòa Nhà Và Trang Trại
Thông số và cách chọn
| Dòng điện định mức | 160 A |
| Công suất máy phát tương ứng (3 pha 380V) | ≈ 105 kVA (≈ 84 kW) |
| Công thức quy đổi | kVA = A × √3 × 380 / 1000 |
Con số công suất trên là mức máy phát mà thiết bị 160A gánh được ở dòng định mức. Khi chọn, luôn lấy cấp dòng lớn hơn dòng định mức của máy phát để có dự phòng — không chọn sát giới hạn.
Bảng tra nhanh — công suất máy phát và dòng cần thiết
| Máy phát | Dòng định mức | Cấp dòng nên chọn |
| 100 kVA | ≈ 152 A | 200 A |
| 200 kVA | ≈ 304 A | 400 A |
| 250 kVA | ≈ 380 A | 400 A |
| 400 kVA | ≈ 608 A | 630 A |
| 500 kVA | ≈ 760 A | 800 A |
| 750 kVA | ≈ 1.140 A | 1250 A |
| 1000 kVA | ≈ 1.520 A | 1600 A |
Tự động hay thủ công — chọn loại nào
Chuyển nguồn tự động (ATS) tự phát hiện mất điện lưới, khởi động máy phát, chuyển tải, rồi khi lưới ổn định thì chuyển ngược và tắt máy. Không cần người thao tác. Bắt buộc với nhà máy chạy ca đêm, kho lạnh, bệnh viện, trung tâm dữ liệu, toà nhà cao tầng.
Chuyển nguồn thủ công (MTS) chi phí thấp hơn, cần người trực để thao tác. Chấp nhận được khi cơ sở luôn có người và chịu được vài phút mất điện. Không phù hợp nếu sản xuất chạy liên tục.
Lưu ý khi lắp đặt và vận hành
- Bắt buộc cắt hẳn nguồn này trước khi đóng nguồn kia. Không bao giờ để hai nguồn đóng đồng thời — đây là nguyên tắc an toàn cơ bản của mọi hệ chuyển nguồn.
- Chọn theo dòng, không theo kVA. Chọn thiếu dòng gây nóng tiếp điểm và hỏng sớm.
- Thiết bị bảo vệ phải phù hợp với cáp. Dòng của aptomat phải nhỏ hơn khả năng chịu dòng của cáp — aptomat có nhiệm vụ bảo vệ cáp, chọn quá lớn thì cáp cháy trước khi aptomat ngắt.
- Tải có động cơ khởi động trực tiếp tạo dòng khởi động gấp 5–7 lần định mức. Đặt đặc tính bảo vệ quá nhạy sẽ khiến thiết bị ngắt mỗi lần động cơ khởi động dù không có sự cố.
- Chạy thử định kỳ hàng tháng cùng lịch chạy thử máy phát. Đây là thiết bị cơ điện, tiếp điểm và cơ cấu truyền động cần được vận hành để không kẹt.
Xem thêm
- Tủ chuyển nguồn tự động ATS — cách chọn đúng dòng
- Công thức tính dòng điện 3 pha và bảng tra kVA sang A
- Cách tính công suất máy phát điện
- Tra máy phát điện theo công suất
- Bảo trì – sửa chữa máy phát điện
5. Câu hỏi thường gặp
Thiet bi mts csq 160a chuyen nguon thu cong 3p 4p có dòng định mức bao nhiêu?
Dòng định mức 160 A, điện áp làm việc 380. Tương ứng máy phát khoảng 105 kVA ở lưới ba pha 380 V.
Thiet bi mts csq 160a chuyen nguon thu cong 3p 4p chịu ngắn mạch bao nhiêu?
Dòng ngắn mạch 20/10. Khả năng ngắt ngắn mạch 1250. Phải kiểm dòng sự cố tại điểm lắp trước khi chọn — thiết bị chịu kém hơn dòng sự cố thực tế sẽ hỏng ngay lần đầu.
Thông số cách điện của thiet bi mts csq 160a chuyen nguon thu cong 3p 4p?
Điện áp cách điện 750. Chịu điện áp xung 8. Công suất motor 55. Các thông số này quyết định độ an toàn khi có sét lan truyền hoặc quá áp đóng cắt.
Khi nào nên chọn thiet bi mts csq 160a chuyen nguon thu cong 3p 4p thay vì tủ ATS?
Khi nhà máy có người trực điện 24/7, tần suất mất lưới thấp, và tải không đòi hỏi cấp điện lại tức thì. Dây chuyền liên tục hoặc phòng máy chủ thì bắt buộc dùng ATS.
Xem thêm sản phẩm cùng nhóm: Phụ kiện · Thiết bị chuyển nguồn
Thiết bị 160A dùng cho máy phát bao nhiêu kVA?
Gánh được máy phát khoảng 105kVA ở dòng định mức tại lưới 3 pha 380V. Nên chừa dự phòng, không chọn sát giới hạn.
Chọn theo dòng hay theo công suất máy phát?
Luôn chọn theo dòng điện. Lấy công suất kVA nhân 1,52 để ra dòng định mức ở lưới 380V, rồi chọn cấp dòng tiêu chuẩn kế tiếp lớn hơn.
Loại 3 cực và 4 cực khác nhau thế nào?
Loại 3 cực chỉ đóng cắt ba dây pha, giữ chung dây trung tính. Loại 4 cực đóng cắt cả trung tính. Hệ thống có yêu cầu riêng về nối đất hoặc dùng thiết bị chống dòng rò thường cần loại 4 cực — nên để đơn vị thiết kế điện xác định.
Bao lâu có báo giá?
Power Pro báo giá trong 2–3 giờ làm việc, khảo sát thực tế miễn phí, phản hồi trong 30 phút. Hotline/Zalo 0565.669.696.
