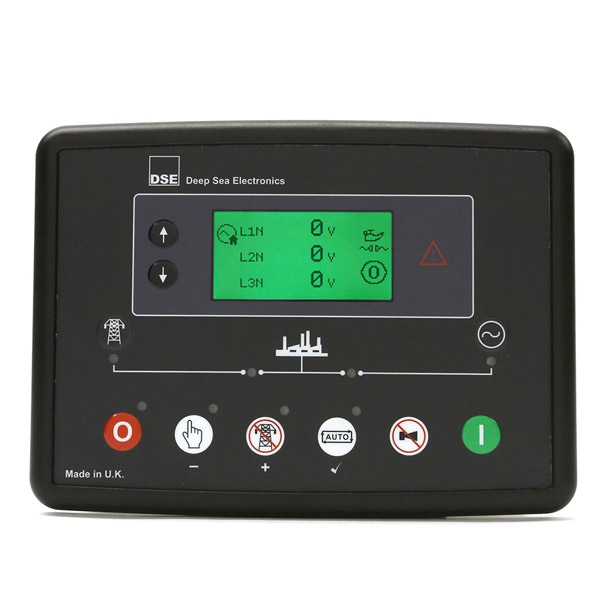

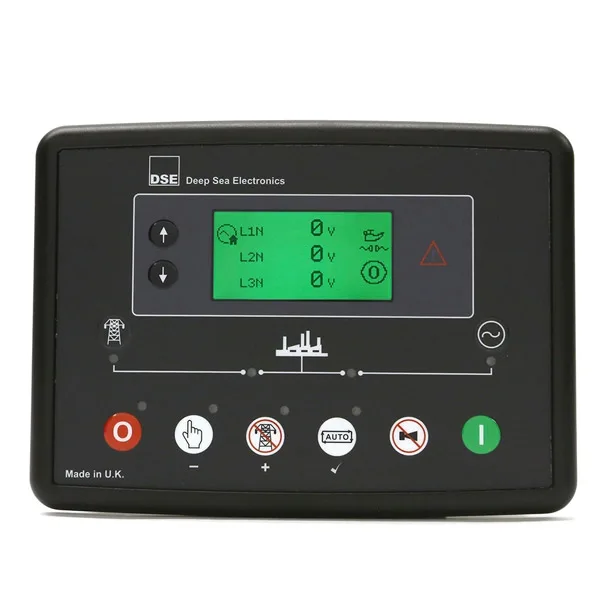

Bảng điều khiển Deep Sea 6020 được Power Pro cung cấp chính hãng, kèm hồ sơ kỹ thuật đầy đủ và dịch vụ lắp đặt, bảo trì tại nhà máy. Thông số chi tiết và hướng dẫn chọn đúng cấu hình trình bày dưới đây.
1. Thông Số Kĩ Thuật Chi Tiết
| Kích thước tổng thể | 216x158x 43 mm (WxHxD) |
| Kích thước bản cắt | 184×137 mm |
| Độ dày tối đa | 8mm |
| Trọng lượng | 480g |
Thay Deep Sea 6020 cho máy phát đang vận hành
Phần lớn thời gian chết khi thay bảng điều khiển không nằm ở công tháo lắp mà ở khâu đặt nhầm kích thước. Các con số của Deep Sea 6020 dưới đây dùng để đối chiếu trước khi đặt hàng.
| Kích thước tổng thể | 216x158x 43 mm (WxHxD) |
| Kích thước bản cắt (khoét tủ) | 184×137 mm |
| Trọng lượng | 480g |
Kích thước khoét tủ quyết định có lắp được không
Kích thước bản cắt của Deep Sea 6020 là 184×137 mm. Đây là con số quyết định — sai vài milimét cũng phải gia công lại mặt tủ giữa lúc máy đang dừng.
Ghi lại vị trí từng dây trước khi rút. Dán nhãn theo số đầu cốt là cách nhanh nhất, tránh dựa vào màu dây vì màu hay bị dùng lẫn.
Ba nhóm tín hiệu phải khớp
Cần đối chiếu: điện áp ắc quy nuôi bảng, kiểu cảm biến nhiệt độ và áp suất dầu mà động cơ đang dùng, cách lấy tín hiệu tốc độ (từ máy phát xung hay từ đầu dây W), và dòng chịu tải của các tiếp điểm đầu ra.
Deep Sea Electronics là dòng cao cấp, hay gặp trên máy phát nhập khẩu nguyên tổ và trong các nhà máy yêu cầu độ tin cậy cao. Bảng cũ khác hãng thì sơ đồ chân đấu gần như chắc chắn khác — phải đấu lại theo tài liệu của Deep Sea (Anh), không chuyển chân một đổi một.
Những lỗi làm hỏng bảng mới ngay ngày đầu
- Cấp nguồn trước khi kiểm tra lại cực tính — lỗi này không sửa được, phải thay bảng.
- Giữ nguyên thông số mặc định của nhà sản xuất, dẫn tới đồng hồ dòng và áp báo lệch.
- Đặt ngưỡng bảo vệ quá chặt, máy tự dừng khi tải khởi động lớn.
- Không ghi lại cấu hình đã cài, lần sau phải dò lại từ đầu.
Chưa chắc bảng cũ thay được bằng model này? Gửi ảnh mặt sau tủ qua Zalo 0565.669.696 để được đối chiếu.
Năm việc làm trước khi đặt hàng
- Kích thước mặt tủ đã đo, khớp với 184×137 mm.
- Ảnh đấu dây cũ đã lưu.
- Loại cảm biến nhiệt độ và áp suất dầu đã xác định.
- Cách lấy tín hiệu tốc độ đã rõ.
- Có người trực khi chạy thử có tải.
Tính Năng và Lợi Ích Nổi Bật
| Hỗ trợ bộ gửi áp suất dầu 0-10 V & 4-20mA | Cung cấp sự linh hoạt để sử dụng với nhiều cảm biến và loại động cơ |
| Biểu tượng lớn có đèn nền Màn hình LCD | Hiển thị thông tin cho nhà điều hành ở định dạng rõ ràng và ngắn gọn. |
| Tùy chọn hiển thị nổi bật | Đảm bảo màn hình hoạt động liên tục trong thời tiết khắc nghiệt. |
| Sao lưu đồng hồ thời gian thực | Đảm bảo dữ liệu không bị mất khi ngắt kết nối mô-đun khỏi nguồn điện. |
| Cảm biến máy phát điện 3 pha | Cung cấp cảm biến máy phát điện thực sự |
| Máy phát điện 3 pha và cảm biến nguồn (tiện ích). | Cung cấp cảm biến máy phát điện và nguồn điện (tiện ích) thực sự |
| Các nút điều khiển ngắt trên tấm chắn phía trước. | Điều khiển cầu dao tức thì khi làm việc với một mô-đun điều khiển |
| Giám sát công suất máy phát & phụ tải | Cung cấp thông tin đo điện chính xác rõ ràng |
| Bảo vệ quá tải máy phát điện | Cung cấp các trang thông tin rõ ràng và dễ đọc |
| Giám sát và bảo vệ máy phát / tải dòng điện | Thuận tiện cho việc giám sát và bảo vệ máy phát điện hoặc giám sát dòng tải |
| Đầu vào tương tự / kỹ thuật số có thể cấu hình | Cung cấp nhiều tùy chọn cài đặt |
Tính Năng Bổ Sung Của Bảng điều khiển Deep Sea 6020
| Báo động bảo dưỡng | Bảo vệ tốc độ động cơ. |
| Bộ đếm giờ động cơ | Nhiệt sơ bộ động cơ |
| Bộ lập lịch thời gian chạy động cơ | Kiểm soát động cơ không tải để khởi động / dừng |
| Điều khiển bơm nhiên liệu bằng tay | Sao lưu đồng hồ thời gian thực |
| Giám sát điện áp pin | Khởi động khi pin yếu |
2. ĐẶC ĐIỂM NỔI BẬT CỦA BẢNG ĐIỀU KHIỂN DEEP SEA 6020
Bảng điều khiển là bộ não của tổ máy phát điện: giám sát thông số vận hành, điều khiển khởi động và dừng máy, bảo vệ động cơ và đầu phát khi có sự cố, và ở các dòng cao cấp còn đảm nhiệm chuyển nguồn tự động hoặc hoà đồng bộ nhiều máy.
Các chức năng thường có: hiển thị điện áp, dòng, tần số, giờ chạy, áp suất dầu, nhiệt độ nước làm mát; bảo vệ quá tải, quá nhiệt, áp suất dầu thấp, quá tốc; ghi lại lịch sử sự cố.
3. ỨNG DỤNG CỦA SẢN PHẨM
- Vai trò: Bảng điều khiển Deep Sea 6020 giám sát thông số tổ máy, tự khởi động khi mất lưới và cắt máy khi có lỗi. Đây là thứ quyết định nhà máy có biết được điều gì đang xảy ra với tổ máy hay không.
- Thông số quyết định khi chọn mã thay thế: Kích thước bản cắt: 184×137 mm · Độ dày tối đa: 8mm · Hỗ trợ bộ gửi áp suất dầu 0-10 V & 4-20mA: Cung cấp sự linh hoạt để sử dụng với nhiều cảm biến và loại động cơ · Biểu tượng lớn có đèn nền Màn hình LCD: Hiển thị thông tin cho nhà điều hành ở định dạng rõ ràng và ngắn gọn. · Tùy chọn hiển thị nổi bật: Đảm bảo màn hình hoạt động liên tục trong thời tiết khắc nghiệt..
- Đo trước khi đặt hàng: bản cắt 184×137 mm. Bản cắt không khớp thì phải khoét lại mặt tủ — phát sinh hay gặp nhất khi thay bộ điều khiển cho tủ có sẵn.
- Chọn đúng mã tương thích: gửi ảnh nhãn đầu phát hoặc mặt tủ điều khiển hiện tại, kỹ sư Power Pro đối chiếu giúp — 0565 669 696.
Dấu hiệu cần thay hoặc kiểm tra
- Màn hình không lên, mất hiển thị thông số.
- Báo lỗi sai lệch so với thực tế, hoặc báo lỗi liên tục không rõ nguyên nhân.
- Không nhận lệnh khởi động hoặc dừng từ xa.
- Không kích hoạt được các mạch bảo vệ khi thử.
Lưu ý khi thay thế
- Phải đúng model hoặc model tương thích được hãng công bố. Đây là bộ phận điều khiển — sai thông số gây hỏng đầu phát hoặc mất bảo vệ động cơ. Không thay bằng loại “gần giống”.
- Ghi lại thông số cài đặt cũ trước khi tháo để cài lại đúng trên thiết bị mới.
- Sau khi thay, phải chạy thử có tải và kiểm tra điện áp, tần số ổn định ở các mức tải khác nhau, không chỉ chạy không tải vài phút.
- Kiểm tra nguyên nhân gốc. Bảng điều khiển hỏng lặp lại có thể do nguồn cấp không ổn định, ắc quy yếu hoặc nhiễu từ hệ thống điện.
4. Các Dòng Model tham khảo
- Bảng điều khiển Smartgen HGM9520N
- Bảng điều khiển Smartgen HGM7120N
- Bảng điều khiển Smartgen HGM6120U
Chưa cần đầu tư máy mới? Power Pro còn nhận cho thuê máy phát điện công nghiệp và bảo trì – sửa chữa máy phát điện cho nhà máy tại miền Bắc.
5. Kiến thức liên quan
- Báo Giá Máy Phát Điện Công Nghiệp 2026: Bảng Giá Cummins, Perkins, FPT IVECO, Yuchai Từ 20kVA Đến 2.500kVA
- Cách Tính Công Suất Máy Phát Điện Công Nghiệp Cho Nhà Máy
- Máy Phát Điện Cho Nhà Máy Sản Xuất: Giải Pháp Nguồn Điện Không Gián Đoạn Cho Dây Chuyền Công Nghiệp
Xem thêm
- Phụ tùng máy phát điện — nên trữ gì, thay khi nào
- Quy trình bảo dưỡng máy phát điện — checklist 4 mốc
- Bảo trì – sửa chữa máy phát điện
- Tủ chuyển nguồn tự động ATS
6. Câu hỏi thường gặp
Bang dieu khien deep sea 6020 làm được những việc gì?
Bộ điều khiển giám sát điện áp lưới, ra lệnh khởi động máy phát khi lưới mất hoặc sai thông số, chuyển tải sang máy phát rồi tự đảo ngược khi lưới phục hồi. Kèm chức năng bảo vệ máy khi có lỗi và tự động tắt máy theo điều kiện cài đặt.
Kích thước lắp đặt của bang dieu khien deep sea 6020?
Kích thước tổng thể 216x158x 43 mm (WxHxD). Kích thước bản cắt mặt tủ 184×137 mm. Trọng lượng 480g. Lắp âm mặt tủ điện, cần chừa khoảng hở phía sau cho đầu nối và dây tín hiệu.
Bang dieu khien deep sea 6020 dùng được cho hệ thống điện nào?
Hỗ trợ các hệ thống AC ba pha bốn dây và một pha. Phải khai báo đúng kiểu hệ thống khi cài đặt, nếu không các ngưỡng bảo vệ điện áp sẽ tính sai.
Nguồn nuôi và điều kiện môi trường của bang dieu khien deep sea 6020?
Dùng nguồn một chiều từ ắc quy đề của máy phát. Ắc quy yếu là nguyên nhân khiến bộ điều khiển reset giữa chừng khi đề máy.
Lắp bang dieu khien deep sea 6020 cần lưu ý gì?
Đi dây tín hiệu tách riêng khỏi cáp động lực để tránh nhiễu. Không lắp chung khoang với biến tần. Sau khi lắp phải chạy thử chuyển nguồn có tải ít nhất một lần để xác nhận toàn bộ chuỗi lệnh hoạt động đúng.
Xem thêm sản phẩm cùng nhóm: Bộ điều khiển máy phát điện · Phụ kiện
Làm sao biết đúng model cần thay?
Cần thông tin: hãng và model của đầu phát (với AVR) hoặc của tổ máy, số serial, và ảnh chụp tem thiết bị đang lắp. Từ đó tra được đúng mã theo tài liệu hãng.
Có thể thay bảng điều khiển đời cũ bằng đời mới không?
Nhiều trường hợp thay được nhưng cần kiểm tra tương thích về chân đấu nối, cảm biến và giao thức điều khiển. Nên khảo sát thực tế trước khi quyết định.
Thời gian có hàng và lắp đặt bao lâu?
Power Pro báo tình trạng hàng và báo giá trong 2–3 giờ làm việc. Khảo sát tại nhà máy miễn phí, phản hồi trong 30 phút. Hotline/Zalo 0565.669.696.
