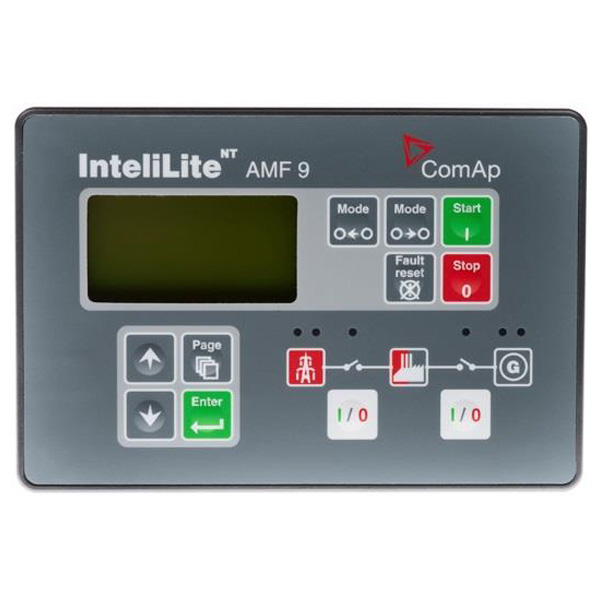

Bảng điều khiển Comap NT AMF9 được Power Pro cung cấp chính hãng, kèm hồ sơ kỹ thuật đầy đủ và dịch vụ lắp đặt, bảo trì tại nhà máy. Thông số chi tiết và hướng dẫn chọn đúng cấu hình trình bày dưới đây.
1. Thông Số Kĩ Thuật Chi Tiết
| Kích thước tổng thể | 185x125x58 (mm) |
| Kích thước bản cắt | 175×115 (mm) |
| Module | IL-NT-AMF9 |
Những con số cần chốt trước khi đặt Comap NT AMF9
Trước khi chốt mua Comap NT AMF9, cần ba thứ: kích thước khoét tủ, sơ đồ đấu dây của bảng cũ và thông số tổ máy. Phần này đi qua lần lượt từng thứ.
| Kích thước tổng thể | 185x125x58 (mm) |
| Kích thước bản cắt (khoét tủ) | 175×115 (mm) |
Việc đầu tiên: đo lỗ khoét hiện có
Mặt tủ phải có lỗ khoét 175×115 (mm) để lắp Comap NT AMF9. Đo bằng thước trước khi tháo bảng cũ, đừng tin theo catalogue của bảng cũ vì nhiều tủ đã bị gia công lại.
Đo và chụp ảnh xong mới đặt hàng. Thứ tự ngược lại là nguyên nhân phổ biến khiến một lần dừng máy kéo thành hai.
Tương thích tín hiệu với tổ máy
Không phải bảng nào cũng đọc được mọi loại cảm biến. Kiểu cảm biến nhiệt độ nước và áp suất dầu của động cơ phải nằm trong danh mục bảng mới hỗ trợ, nếu không phải đổi cảm biến kèm theo.
ComAp là dòng chuyên dụng cho hệ nhiều máy và ứng dụng đòi hỏi giám sát sâu. Bảng cũ khác hãng thì sơ đồ chân đấu gần như chắc chắn khác — phải đấu lại theo tài liệu của ComAp (Séc), không chuyển chân một đổi một.
Bốn sai sót thường thấy ở hiện trường
- Đấu ngược cực ắc quy khi cấp nguồn thử.
- Quên cài tỷ số biến dòng nên chỉ số dòng điện sai nhiều lần.
- Để nguyên ngưỡng áp suất dầu mặc định trong khi động cơ dùng cảm biến khác thang đo.
- Bàn giao mà chưa thử cắt lưới để kiểm tra khả năng tự khởi động.
Cần tư vấn chọn model thay thế phù hợp với tổ máy đang có: 0565.669.696.
Danh mục kiểm trước khi mua
- Đo xong lỗ khoét, so với 175×115 (mm).
- Có ảnh mặt sau tủ và danh sách đầu cốt.
- Biết điện áp ắc quy nuôi bảng.
- Có bảng thông số tổ máy để cài lại.
- Đã bố trí tải thử sau khi lắp xong.
Tính Năng Nổi Bật
| Sự kiện giờ chạy và nhật ký hoạt động | Khả năng mô-đun mở rộng trình cắm thêm |
| Bảo vệ máy phát điện khi có lỗi | Thiết bị đầu cuối trích dẫn trước D+ |
| Đo điện 3 pha của bộ máy phát và nguồn điện lưới | Bộ điều khiển màn hình |
| Đo lường RMS thực | Điều khiển GCB và MCB tự động và thủ công |
| Hỗ trợ các ứng dụng nguồn điện chính (MRS) | Hỗ trợ công cụ EFI vượt trội với thông báo chẩn đoán ở dạng văn bản thuần túy qua J1939 |
2. ĐẶC ĐIỂM NỔI BẬT CỦA BẢNG ĐIỀU KHIỂN COMAP NT AMF9
Bảng điều khiển là bộ não của tổ máy phát điện: giám sát thông số vận hành, điều khiển khởi động và dừng máy, bảo vệ động cơ và đầu phát khi có sự cố, và ở các dòng cao cấp còn đảm nhiệm chuyển nguồn tự động hoặc hoà đồng bộ nhiều máy.
Các chức năng thường có: hiển thị điện áp, dòng, tần số, giờ chạy, áp suất dầu, nhiệt độ nước làm mát; bảo vệ quá tải, quá nhiệt, áp suất dầu thấp, quá tốc; ghi lại lịch sử sự cố.
3. ỨNG DỤNG CỦA SẢN PHẨM
- Vai trò: Bảng điều khiển Comap NT AMF9 giám sát thông số tổ máy, tự khởi động khi mất lưới và cắt máy khi có lỗi. Đây là thứ quyết định nhà máy có biết được điều gì đang xảy ra với tổ máy hay không.
- Thông số quyết định khi chọn mã thay thế: Kích thước bản cắt: 175×115 (mm) · Module: IL-NT-AMF9 · Sự kiện giờ chạy và nhật ký hoạt động: Khả năng mô-đun mở rộng trình cắm thêm · Bảo vệ máy phát điện khi có lỗi: Thiết bị đầu cuối trích dẫn trước D+ · Đo điện 3 pha của bộ máy phát và nguồn điện lưới: Bộ điều khiển màn hình.
- Đo trước khi đặt hàng: bản cắt 175×115 (mm). Bản cắt không khớp thì phải khoét lại mặt tủ — phát sinh hay gặp nhất khi thay bộ điều khiển cho tủ có sẵn.
- Chọn đúng mã tương thích: gửi ảnh nhãn đầu phát hoặc mặt tủ điều khiển hiện tại, kỹ sư Power Pro đối chiếu giúp — 0565 669 696.
Dấu hiệu cần thay hoặc kiểm tra
- Màn hình không lên, mất hiển thị thông số.
- Báo lỗi sai lệch so với thực tế, hoặc báo lỗi liên tục không rõ nguyên nhân.
- Không nhận lệnh khởi động hoặc dừng từ xa.
- Không kích hoạt được các mạch bảo vệ khi thử.
Lưu ý khi thay thế
- Phải đúng model hoặc model tương thích được hãng công bố. Đây là bộ phận điều khiển — sai thông số gây hỏng đầu phát hoặc mất bảo vệ động cơ. Không thay bằng loại “gần giống”.
- Ghi lại thông số cài đặt cũ trước khi tháo để cài lại đúng trên thiết bị mới.
- Sau khi thay, phải chạy thử có tải và kiểm tra điện áp, tần số ổn định ở các mức tải khác nhau, không chỉ chạy không tải vài phút.
- Kiểm tra nguyên nhân gốc. Bảng điều khiển hỏng lặp lại có thể do nguồn cấp không ổn định, ắc quy yếu hoặc nhiễu từ hệ thống điện.
4. Các Dòng Model tham khảo
- Bảng điều khiển Smartgen HGM9520N
- Bảng điều khiển Smartgen HGM7120N
- Bảng điều khiển Smartgen HGM6120U
Chưa cần đầu tư máy mới? Power Pro còn nhận cho thuê máy phát điện công nghiệp và bảo trì – sửa chữa máy phát điện cho nhà máy tại miền Bắc.
5. Kiến thức liên quan
- Cách Chọn Máy Phát Điện Theo Tải: Công Thức 5 Bước Tính Đúng Công Suất Cho Nhà Máy, Tòa Nhà Và Trang Trại
- Công Thức Tính Dòng Điện 3 Pha Khi Chọn Máy Phát Điện
- Máy Phát Điện Cho Nhà Máy Dược Phẩm: Giải Pháp Điện Dự Phòng Đạt Chuẩn GMP WHO, EU-GMP Và Thông Tư 35/BYT
Xem thêm
- Phụ tùng máy phát điện — nên trữ gì, thay khi nào
- Quy trình bảo dưỡng máy phát điện — checklist 4 mốc
- Bảo trì – sửa chữa máy phát điện
- Tủ chuyển nguồn tự động ATS
6. Câu hỏi thường gặp
Bang dieu khien comap nt amf9 làm được những việc gì?
Bộ điều khiển giám sát điện áp lưới, ra lệnh khởi động máy phát khi lưới mất hoặc sai thông số, chuyển tải sang máy phát rồi tự đảo ngược khi lưới phục hồi. Kèm chức năng bảo vệ máy khi có lỗi và tự động tắt máy theo điều kiện cài đặt.
Kích thước lắp đặt của bang dieu khien comap nt amf9?
Kích thước tổng thể 185x125x58 (mm). Kích thước bản cắt mặt tủ 175×115 (mm). Lắp âm mặt tủ điện, cần chừa khoảng hở phía sau cho đầu nối và dây tín hiệu.
Bang dieu khien comap nt amf9 dùng được cho hệ thống điện nào?
Hỗ trợ các hệ thống AC ba pha bốn dây và một pha. Phải khai báo đúng kiểu hệ thống khi cài đặt, nếu không các ngưỡng bảo vệ điện áp sẽ tính sai.
Nguồn nuôi và điều kiện môi trường của bang dieu khien comap nt amf9?
Dùng nguồn một chiều từ ắc quy đề của máy phát. Ắc quy yếu là nguyên nhân khiến bộ điều khiển reset giữa chừng khi đề máy.
Lắp bang dieu khien comap nt amf9 cần lưu ý gì?
Đi dây tín hiệu tách riêng khỏi cáp động lực để tránh nhiễu. Không lắp chung khoang với biến tần. Sau khi lắp phải chạy thử chuyển nguồn có tải ít nhất một lần để xác nhận toàn bộ chuỗi lệnh hoạt động đúng.
Xem thêm sản phẩm cùng nhóm: Bộ điều khiển máy phát điện · Phụ kiện
Làm sao biết đúng model cần thay?
Cần thông tin: hãng và model của đầu phát (với AVR) hoặc của tổ máy, số serial, và ảnh chụp tem thiết bị đang lắp. Từ đó tra được đúng mã theo tài liệu hãng.
Có thể thay bảng điều khiển đời cũ bằng đời mới không?
Nhiều trường hợp thay được nhưng cần kiểm tra tương thích về chân đấu nối, cảm biến và giao thức điều khiển. Nên khảo sát thực tế trước khi quyết định.
Thời gian có hàng và lắp đặt bao lâu?
Power Pro báo tình trạng hàng và báo giá trong 2–3 giờ làm việc. Khảo sát tại nhà máy miễn phí, phản hồi trong 30 phút. Hotline/Zalo 0565.669.696.
