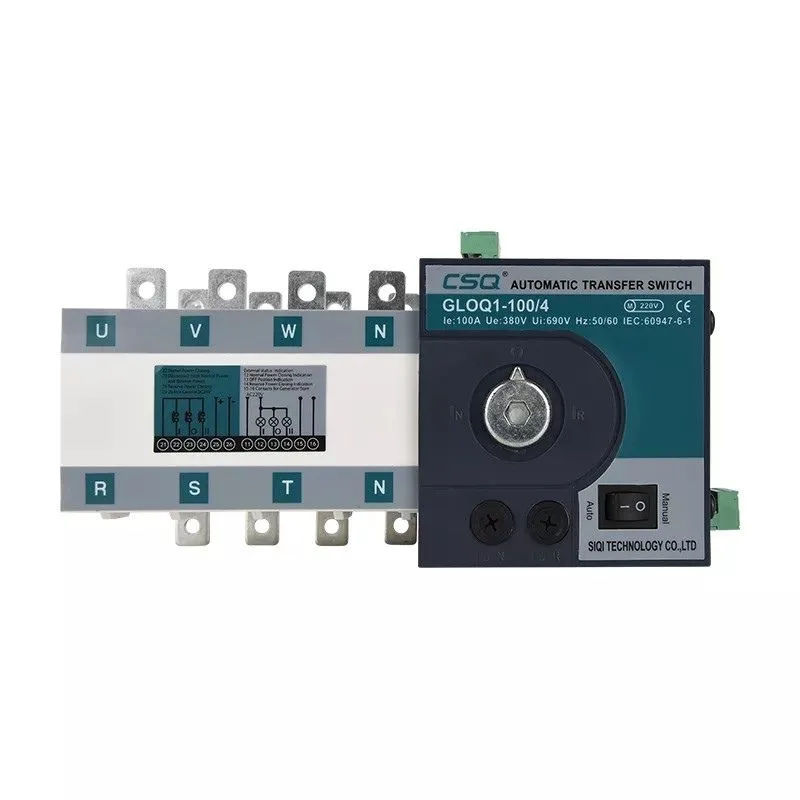

Thiết bị ATS CSQ 100A chuyển nguồn tự động 3P 4P

2. ĐẶC ĐIỂM NỔI BẬT CỦA THIẾT BỊ ATS CSQ 100A CHUYỂN NGUỒN TỰ ĐỘNG 3P 4P

• Công năng: Thiết bị chuyển nguồn tự động — phát hiện mất điện lưới, khởi động máy phát và chuyển tải sang nguồn dự phòng mà không cần thao tác tay, rút ngắn thời gian dừng dây chuyền.
• Định mức dòng điện (A): 100
• Số cực: 3P, 4P
• Thời gian chuyển đổi (s): <5
• Dòng ngắn mạch (kA): 7
• Điện áp hoạt động (V): AC380
• Hồ sơ kỹ thuật đầy đủ: CO, CQ và phiếu bảo hành chính hãng — đáp ứng yêu cầu nghiệm thu của nhà máy FDI và ban quản lý khu công nghiệp.

3. Các Dòng Model tham khảo

• Bộ điều khiển ATS SmartGen HAT520N
• Bộ điều khiển ATS Osemco ACD – III
• Thiết bị ATS CSQ 1600A chuyển nguồn tự động 3P 4P

Chưa cần đầu tư máy mới? Power Pro còn nhận cho thuê máy phát điện công nghiệp và bảo trì – sửa chữa máy phát điện cho nhà máy tại miền Bắc.

4. Kiến thức liên quan

• Tủ Chuyển Nguồn ATS: Nguyên Lý, Cách Chọn Và Lỗi Thường Gặp
• Bảo Dưỡng Máy Phát Điện: Chu Kỳ Và Checklist Đầy Đủ
• Chi Phí Vận Hành Máy Phát Điện Công Nghiệp: 5 Khoản Thường Bị Bỏ Sót Trong Ngân Sách

Thông số và cách chọn

Con số công suất trên là mức máy phát mà thiết bị 100A gánh được ở dòng định mức. Khi chọn, luôn lấy cấp dòng lớn hơn dòng định mức của máy phát để có dự phòng — không chọn sát giới hạn.

Bảng tra nhanh — công suất máy phát và dòng cần thiết

Tự động hay thủ công — chọn loại nào

Chuyển nguồn tự động (ATS) tự phát hiện mất điện lưới, khởi động máy phát, chuyển tải, rồi khi lưới ổn định thì chuyển ngược và tắt máy. Không cần người thao tác. Bắt buộc với nhà máy chạy ca đêm, kho lạnh, bệnh viện, trung tâm dữ liệu, toà nhà cao tầng.

Chuyển nguồn thủ công (MTS) chi phí thấp hơn, cần người trực để thao tác. Chấp nhận được khi cơ sở luôn có người và chịu được vài phút mất điện. Không phù hợp nếu sản xuất chạy liên tục.

Lưu ý khi lắp đặt và vận hành

• Bắt buộc cắt hẳn nguồn này trước khi đóng nguồn kia. Không bao giờ để hai nguồn đóng đồng thời — đây là nguyên tắc an toàn cơ bản của mọi hệ chuyển nguồn.
• Chọn theo dòng, không theo kVA. Chọn thiếu dòng gây nóng tiếp điểm và hỏng sớm.
• Thiết bị bảo vệ phải phù hợp với cáp. Dòng của aptomat phải nhỏ hơn khả năng chịu dòng của cáp — aptomat có nhiệm vụ bảo vệ cáp, chọn quá lớn thì cáp cháy trước khi aptomat ngắt.
• Tải có động cơ khởi động trực tiếp tạo dòng khởi động gấp 5–7 lần định mức. Đặt đặc tính bảo vệ quá nhạy sẽ khiến thiết bị ngắt mỗi lần động cơ khởi động dù không có sự cố.
• Chạy thử định kỳ hàng tháng cùng lịch chạy thử máy phát. Đây là thiết bị cơ điện, tiếp điểm và cơ cấu truyền động cần được vận hành để không kẹt.

Xem thêm

• Tủ chuyển nguồn tự động ATS — cách chọn đúng dòng
• Công thức tính dòng điện 3 pha và bảng tra kVA sang A
• Cách tính công suất máy phát điện
• Tra máy phát điện theo công suất
• Bảo trì – sửa chữa máy phát điện

Đọc thông số thiết bị 100A

Mua thiết bị rời hay tủ trọn bộ phụ thuộc vào việc nhà máy đã có vỏ tủ và có đội kỹ thuật đấu nối hay chưa. Bảng dưới là thông số của thiết bị 100A.

Giá trị của chuyển nguồn tự động

Giá trị không nằm ở thiết bị mà ở số phút dây chuyền không phải dừng. Nhà máy chạy ba ca thì khoản này cộng dồn nhanh hơn nhiều so với chênh lệch giá mua.

Đừng chọn riêng lẻ

Bậc 100A của thiết bị này lấy từ dòng máy phát nhân hệ số dự phòng. Aptomat dùng hệ số khác, nên hai con số thường không trùng nhau — điều đó là bình thường.

Gửi thông số tổ máy qua Zalo 0565.669.696 để được kiểm tra lại bậc dòng.
