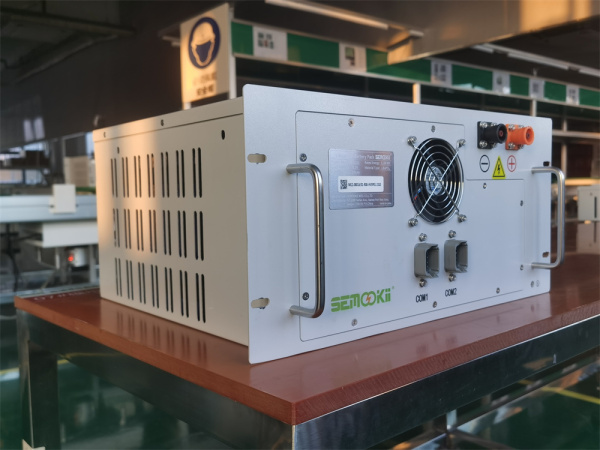

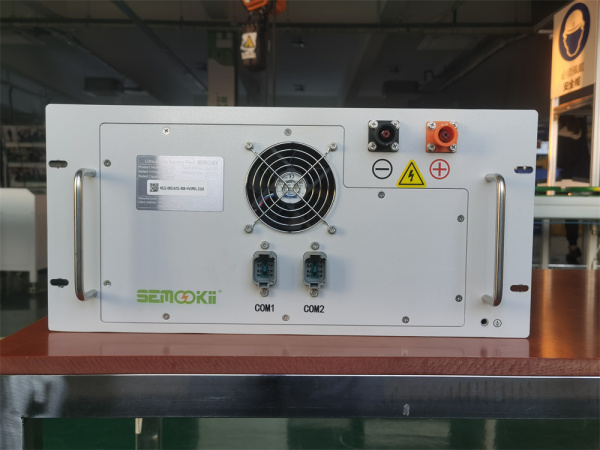

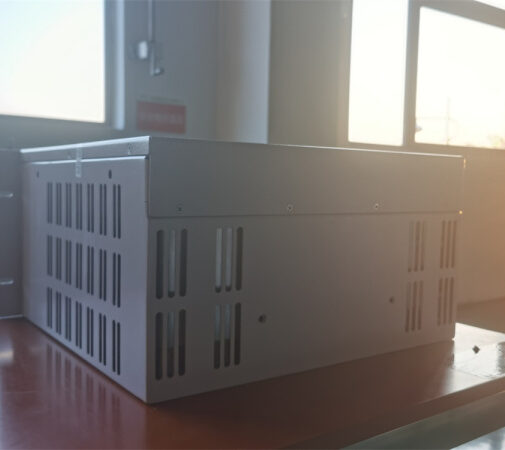

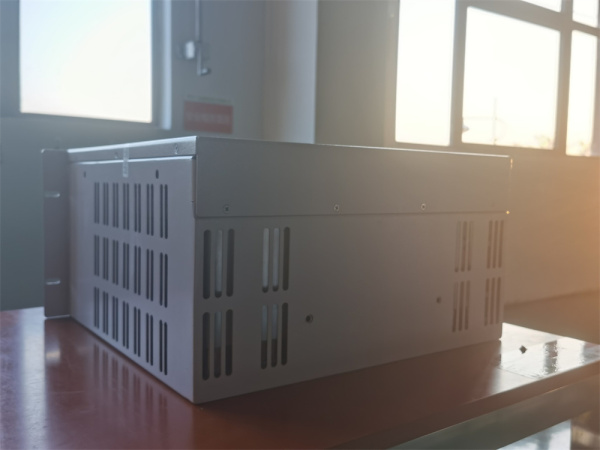

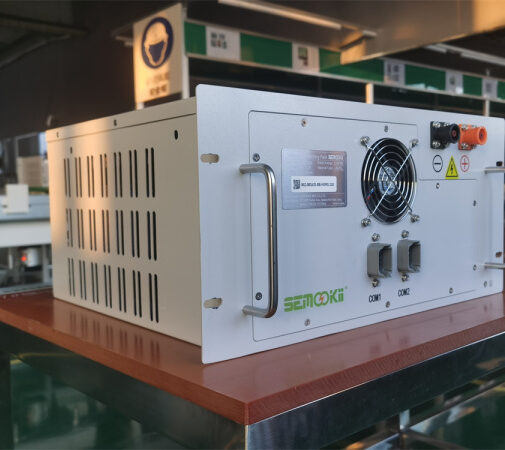

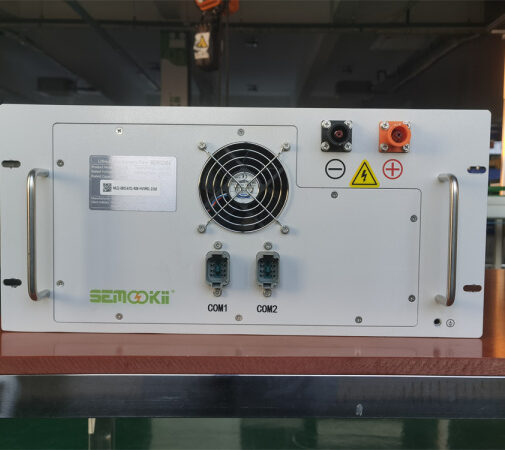

MF51100HV2 thuộc danh mục thiết bị phục vụ hệ thống nguồn dự phòng công nghiệp. Chi tiết thông số kỹ thuật và điều kiện lắp đặt nêu ở phần dưới.
1. Thông Số Kĩ Thuật Chi Tiết
| Mục | Đặc điểm kỹ thuật | Nhận xét |
| Công suất định mức | 100Ah | |
| Điện áp danh định | 51,2V | |
| Năng lượng | 5,12kWh | |
| Phạm vi điện áp | 44,8V-57,6V | |
| Dòng điện sạc và xả liên tục | 50A | |
| Dòng điện sạc và xả liên tục tối đa | 100A | |
| Trọng lượng pin | 52kg | |
| Độ ẩm môi trường | 10% – 85% | |
| Độ cao | ≤2000m | |
| Kích thước (D*R*C) | 405*482,6*226,5mm | |
| Chuẩn truyền thông | RS485, CAN | |
| Vòng đời | ≥6000 lần hoặc ≥5 năm | 0,5C 25±2℃ 90%DOD |
| Chức năng BMS | Quá dòng, Quá áp, Quá tải, Quá xả, Nhiệt độ cao, Ngắn mạch, Ước lượng SOC, Cân bằng | |
| Cấp bảo vệ IP | IP20 | |
| Vật liệu vỏ | Thép tấm | |
| Nhiệt độ hoạt động | Sạc -20~55℃ | |
| Xả -20~55℃ | ||
| Bảo quản -20~55℃ |
2. ĐẶC ĐIỂM NỔI BẬT CỦA MF51100HV2
- Công năng: Thiết bị trong hệ nguồn và chiếu sáng công nghiệp — lựa chọn theo thông số tải thực tế của công trình.
- Công suất định mức: 100Ah
- Điện áp danh định: 51,2V
- Năng lượng: 5,12kWh
- Phạm vi điện áp: 44,8V-57,6V
- Dòng điện sạc và xả liên tục: 50A
- Hồ sơ kỹ thuật đầy đủ: CO, CQ và phiếu bảo hành chính hãng — đáp ứng yêu cầu nghiệm thu của nhà máy FDI và ban quản lý khu công nghiệp.
3. Các Dòng Model tham khảo
- Thiết bị MTS CSQ 630A chuyển nguồn thủ công 3P 4P
- Thiết bị MTS CSQ 160A chuyển nguồn thủ công 3P 4P
- MHL400S-1-MG
Chưa cần đầu tư máy mới? Với tổ máy đã lắp đặt, Power Pro nhận bảo trì – sửa chữa máy phát điện theo hợp đồng năm; trường hợp cần bổ sung nguồn tạm thời có cho thuê máy phát điện.
4. Kiến thức liên quan
- Cách Chọn Máy Phát Điện Theo Tải: Công Thức 5 Bước Tính Đúng Công Suất Cho Nhà Máy, Tòa Nhà Và Trang Trại
- Công Thức Tính Dòng Điện 3 Pha Khi Chọn Máy Phát Điện
- Máy Phát Điện Cho Nhà Máy Sản Xuất: Giải Pháp Nguồn Điện Không Gián Đoạn Cho Dây Chuyền Công Nghiệp
Module pin đứng ở đâu trong hệ lưu trữ điện

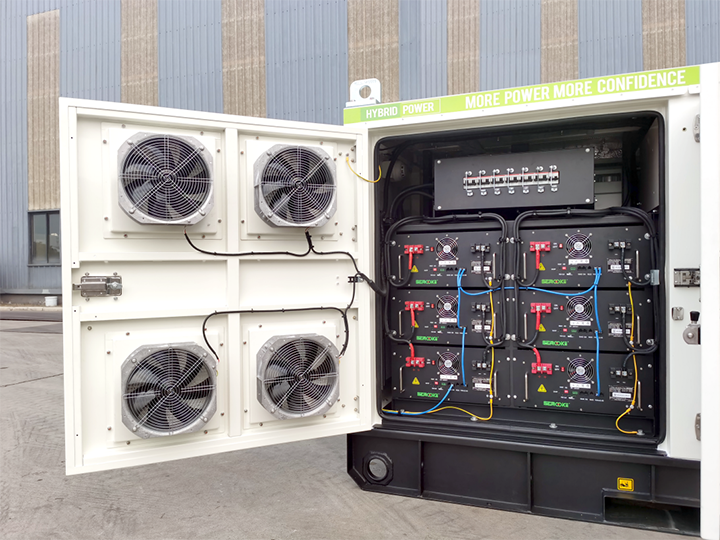

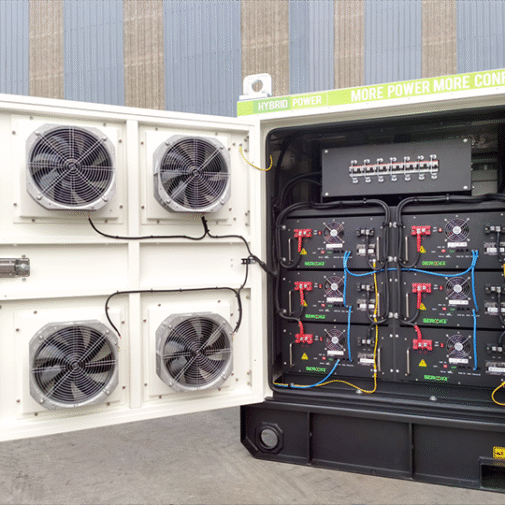

Một hệ lưu trữ điện (BESS) cho nhà máy gồm bốn phần: các module pin chứa năng lượng; bộ biến đổi PCS đổi điện một chiều của pin thành điện xoay chiều cho tải; hệ BMS giám sát từng cell và ngắt khi vượt ngưỡng; và tủ phân phối cùng hệ làm mát giữ dải nhiệt độ làm việc. MF51100HV2 là phần thứ nhất — khối năng lượng.
Thông số quyết định khi ghép: điện áp danh định 51,2Vdung lượng 100Ahnăng lượng 5,12 kWhdòng sạc–xả liên tục 50A. Dòng liên tục là trần thật của module — vượt ngưỡng này thì BMS ngắt bảo vệ, không phải máy hỏng.
Tính nhanh số module theo nhu cầu
Lấy nhu cầu năng lượng cần dự phòng chia cho 5,12 kWh của một MF51100HV2, làm tròn lên. Bảng dưới tính sẵn bốn mức thường gặp.
| Nhu cầu dự phòng | Số module | Trọng lượng cụm | Dung lượng thực tế |
|---|---|---|---|
| 10 kWh | 2 module | 104 kg | 10,24 kWh |
| 30 kWh | 6 module | 312 kg | 30,72 kWh |
| 50 kWh | 10 module | 520 kg | 51,2 kWh |
| 100 kWh | 20 module | 1.040 kg | 102,4 kWh |
Về công suất tức thời: với dòng liên tục 50A ở 51,2Vmỗi module cấp được khoảng 2,6 kW. Nhân với số module ghép song song để ra công suất cụm, rồi đối chiếu với giới hạn của bộ biến đổi PCS — lấy con số nhỏ hơn làm thiết kế.
Bốn nguyên tắc khi đưa module vào hệ
- Ghép đúng model, đúng lô. MF51100HV2 chỉ nên ghép với module cùng mã và cùng đợt sản xuất. Chênh lệch nội trở giữa các lô làm dòng phân bố lệch, module yếu xuống cấp trước và kéo cả cụm theo.
- Kiểm cửa sổ điện áp với bộ biến đổi PCS. Dải làm việc 44,8V-57,6V phải nằm trọn trong dải đầu vào của PCS. Lệch dải thì hệ báo lỗi ngay lúc nghiệm thu, sửa lúc đó rất tốn kém.
- Không thiết kế xả cạn. Số chu kỳ công bố đo ở độ sâu xả tiêu chuẩn. Xả sâu hơn thì tuổi thọ thực tế giảm nhanh, dù dung lượng danh định vẫn là 5,12 kWh.
- Đấu truyền thông BMS về hệ giám sát. Không đấu thì bảo vệ chỉ hoạt động ở mức từng module, hệ không biết module nào đang lệch để xử lý sớm.
Xem thêm
- Máy phát điện công nghiệp — tổng quan giải pháp
- Tủ chuyển nguồn tự động ATS
- Phụ tùng máy phát điện — nên trữ gì, thay khi nào
- Cách tính công suất máy phát điện
- Bảo trì – sửa chữa máy phát điện
5. Câu hỏi thường gặp
Module MF51100HV2 có công suất và dung lượng bao nhiêu?
Công suất định mức 100Ah. Năng lượng 5,12kWh. Điện áp danh định 51,2V. Công suất quyết định tải tức thời gánh được, dung lượng quyết định thời gian cấp điện.
Dải điện áp và dòng sạc xả của MF51100HV2?
Phạm vi điện áp 44,8V-57,6V. Dòng điện sạc và xả liên tục 50A. Vận hành trong dải khuyến cáo giúp giữ tuổi thọ pin; sạc xả ngoài dải làm chai pin nhanh.
Trọng lượng và điều kiện môi trường của MF51100HV2?
Trọng lượng 52kg. Độ ẩm môi trường 10% – 85%. Giá đỡ và sàn phòng pin phải chịu được tải trọng này; phòng cần thông gió và kiểm soát độ ẩm.
Module MF51100HV2 ghép được thành hệ lớn không?
Được. Các module cùng loại ghép nối tiếp và song song để đạt điện áp và dung lượng mong muốn. Bắt buộc dùng module cùng lô, cùng tình trạng — ghép pin cũ với pin mới làm hỏng cả cụm.
Nên chọn MF51100HV2 hay máy phát diesel dự phòng?
Hai thứ giải quyết bài toán khác nhau. Pin cấp điện tức thì, không ồn, không khí thải, nhưng thời gian có hạn theo dung lượng. Máy phát chạy được liên tục nhiều giờ nếu đủ nhiên liệu, nhưng mất 10–15 giây mới có điện. Nhà máy quan trọng thường dùng cả hai.
