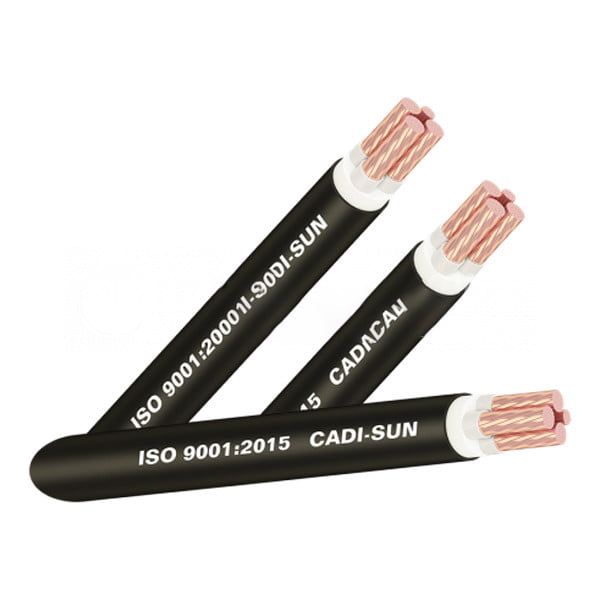

Cáp điện lực Cu/PVC 3×70+1×35 được Power Pro cung cấp chính hãng, kèm hồ sơ kỹ thuật đầy đủ và dịch vụ lắp đặt, bảo trì tại nhà máy. Thông số chi tiết và hướng dẫn chọn đúng cấu hình trình bày dưới đây.
1. Thông Số Kĩ Thuật Chi Tiết
| Quy cách | Cu/PVC và CU/PVC/PVC |
| Ruột dẫn | Đồng 99% |
| Số lõi | 4 |
| Kết cấu | Nhiều sợi bên tròn/Tròn có ép nén cấp 2 |
| Nhiệt độ làm việc dài hạn cho phép tối đa | 70°C |
| Nhiệt độ cực đại cho phép khi ngắn mạch với thời gian không quá 5 giây | 150°C |
| Chiều dày vỏ bọc PVC danh định | 1.8 mm |
| Khối lượng dây gần đúng | 2.8634 kg/m |
Dùng cáp 3×70+1×35 ở đâu cho đúng
Cáp 3×70+1×35 dùng được cho dải máy phát nào phụ thuộc dòng cho phép của dây pha. Con số cụ thể ở bảng dưới.
| Quy cách | 3×70+1×35 mm² |
| Tiết diện dây pha | 70 mm² |
| Dòng cho phép tham khảo | khoảng 195 A mỗi sợi |
| Máy phát phù hợp (1 sợi/pha) | đến khoảng 130 kVA |
| Máy phát phù hợp (2 sợi/pha) | đến khoảng 255 kVA |
Các con số trên là mức tham khảo để bóc khối lượng sơ bộ. Dòng cho phép thực tế thay đổi theo cách đi dây — trong ống, trên thang máng, chôn ngầm — và theo nhiệt độ môi trường, nên phải tra lại theo điều kiện lắp đặt của từng công trình.
Khi nào phải tăng tiết diện
Cáp dài làm điện áp tại đầu tải thấp hơn tại đầu máy. Mức sụt áp cho phép thường lấy trong khoảng vài phần trăm — vượt ngưỡng thì phải nâng một bậc tiết diện.
Cách bố trí nhiều sợi mỗi pha
Nhiều sợi song song chỉ chia dòng đều khi cùng loại, cùng chiều dài và đi cùng đường. Lệch chiều dài làm một sợi gánh nhiều hơn và nóng cục bộ.
Cần tư vấn chọn tiết diện theo thực tế công trình: 0565.669.696.
Kiểm trước khi chốt khối lượng
- Đã có dòng định mức của máy phát, không chỉ công suất kVA.
- Đã đo chiều dài tuyến thực tế, cộng dự phòng cho đoạn uốn và đấu nối.
- Đã xác định cách đi dây: trong ống, trên thang máng hay chôn ngầm.
- Đã tính đầu cốt, ống co nhiệt và vật tư siết đi kèm.
Dây Pha
| Số sợi ruột dẫn | 19 |
| Đường kính sợi danh định | Compact |
| Đường kính ruột dẫn | 9.3 – 10.2 mm |
| Chiều dày cách điện PVC | 1.4 mm |
| Điện trở ruột lớn nhất ở 20 độ C | 0.268 Ω |
Dây Trung Tính
| Số sợi ruột dẫn | 7 |
| Đường kính sợi danh định | Compact |
| Đường kính ruột dẫn | 6.6 – 7.5 mm |
| Chiều dày cách điện PVC | 1.2 mm |
| Điện trở ruột lớn nhất ở 20 độ C | 0.524 Ω |
2. ĐẶC ĐIỂM NỔI BẬT CỦA CÁP ĐIỆN LỰC CU/PVC 3×70+1×35
- Công năng: Cáp điện lực ruột đồng cách điện PVC — dùng cho tuyến cấp nguồn từ máy phát và tủ ATS về tủ phân phối, chọn tiết diện theo dòng tải và chiều dài tuyến để giữ sụt áp trong giới hạn cho phép.
- Quy cách: Cu/PVC và CU/PVC/PVC
- Số lõi pha × tiết diện: 3 × 70 mm²
- Vật liệu ruột dẫn: Đồng (Cu)
- Ruột dẫn: Đồng 99%
- Cách điện: PVC
- Hồ sơ kỹ thuật đầy đủ: CO, CQ và phiếu bảo hành chính hãng — đáp ứng yêu cầu nghiệm thu của nhà máy FDI và ban quản lý khu công nghiệp.
3. Các Dòng Model tham khảo
Chưa cần đầu tư máy mới? Power Pro còn nhận cho thuê máy phát điện công nghiệp và bảo trì – sửa chữa máy phát điện cho nhà máy tại miền Bắc.
4. Kiến thức liên quan
- Cách Tính Công Suất Máy Phát Điện Công Nghiệp Cho Nhà Máy
- Báo Giá Máy Phát Điện Công Nghiệp 2026: Bảng Giá Cummins, Perkins, FPT IVECO, Yuchai Từ 20kVA Đến 2.500kVA
- Máy Phát Điện Cho Nhà Máy Dược Phẩm: Giải Pháp Điện Dự Phòng Đạt Chuẩn GMP WHO, EU-GMP Và Thông Tư 35/BYT
Đọc thông số cáp
| Số lõi pha × tiết diện | 3 × 70 mm² |
| Lõi trung tính | 1 × 35 mm² |
| Vật liệu ruột dẫn | Đồng (Cu) |
| Cách điện | PVC |
Cách đọc: ký hiệu dạng 3×70+1×35 nghĩa là 3 lõi pha tiết diện 70mm² kèm 1 lõi trung tính 35mm² — lõi trung tính nhỏ hơn vì chỉ mang dòng không cân bằng giữa các pha.
Chọn tiết diện cáp — bốn yếu tố phải xét cùng lúc
Chọn cáp không chỉ nhìn dòng điện. Bốn yếu tố dưới đây phải xét đồng thời, thiếu một là sai:
- Dòng điện làm việc. Với máy phát điện: dòng (A) ≈ công suất (kVA) × 1,52 ở lưới 3 pha 380V. Đây là điểm xuất phát.
- Chiều dài tuyến cáp. Tuyến càng dài càng sụt áp. Tuyến dài từ phòng máy phát tới tủ phân phối thường phải tăng tiết diện so với mức tính theo dòng đơn thuần, đặc biệt để chịu được lúc động cơ khởi động.
- Cách lắp đặt. Đi trong ống, trên thang máng, chôn trực tiếp dưới đất hay treo trên không — khả năng tản nhiệt khác nhau nên dòng cho phép khác nhau với cùng một tiết diện.
- Số cáp đi chung và nhiệt độ môi trường. Nhiều cáp đi sát nhau làm giảm khả năng tản nhiệt; nhà xưởng nóng cũng làm giảm dòng cho phép.
Nói thẳng: không có bảng tra chung áp dụng đúng cho mọi trường hợp. Dòng cho phép của cùng một tiết diện thay đổi đáng kể theo cách lắp đặt và điều kiện môi trường — phải tra theo tiêu chuẩn của nhà sản xuất cáp và điều kiện thực tế của công trình. Chọn theo kinh nghiệm hoặc theo bảng chung trên mạng là cách làm rủi ro.
Ba lỗi thường gặp
- Chọn cáp non tiết diện để tiết kiệm. Cáp nóng, sụt áp, tổn hao điện năng suốt vòng đời, và có nguy cơ cháy. Khoản tiết kiệm ban đầu nhỏ hơn nhiều so với chi phí thay cáp sau này.
- Chọn aptomat lớn hơn khả năng chịu dòng của cáp. Đây là lỗi nguy hiểm: khi sự cố, cáp cháy trước khi aptomat ngắt. Aptomat có nhiệm vụ bảo vệ cáp, nên dòng aptomat phải nhỏ hơn dòng cho phép của cáp.
- Bỏ qua sụt áp trên tuyến dài. Cáp đủ dòng nhưng sụt áp quá mức khiến động cơ khởi động khó và thiết bị hoạt động sai.
Xem thêm
- Công thức tính dòng điện 3 pha — bảng tra kVA sang A
- Tủ chuyển nguồn tự động ATS — cách chọn đúng dòng
- Cách tính công suất máy phát điện
- Tra máy phát điện theo công suất
5. Câu hỏi thường gặp
Cáp điện lực cu pvc 3x701x35 có quy cách và kết cấu thế nào?
Quy cách Cu/PVC và CU/PVC/PVC. Ruột dẫn Đồng 99%. Số lõi 4. Kết cấu Nhiều sợi bên tròn/Tròn có ép nén cấp 2.
Vỏ bọc và số sợi ruột dẫn của cáp điện lực cu pvc 3x701x35?
Chiều dày vỏ bọc PVC danh định 1.8 mm. Số sợi ruột dẫn 19. Ruột nhiều sợi mềm hơn ruột đặc, dễ đi trong máng và chịu rung tốt hơn — phù hợp tuyến cáp từ máy phát vào tủ ATS.
Khối lượng cáp điện lực cu pvc 3x701x35 là bao nhiêu?
Khối lượng dây gần đúng 2.8634 kg/m. Con số này dùng để tính tải trọng thang máng cáp và ước khối lượng đặt hàng theo mét.
Chọn tiết diện như cáp điện lực cu pvc 3x701x35 cho máy phát theo nguyên tắc nào?
Tính dòng định mức của máy (I = kVA × 1,52 ở lưới ba pha 380 V), sau đó chọn tiết diện chịu được dòng đó ở nhiệt độ môi trường thực tế, rồi kiểm tra sụt áp trên chiều dài tuyến. Tuyến dài phải nâng tiết diện dù dòng cho phép đã đủ.
Đi cáp điện lực cu pvc 3x701x35 từ máy phát vào tủ ATS cần lưu ý gì?
Tách cáp động lực khỏi cáp tín hiệu điều khiển để tránh nhiễu bộ điều khiển. Bán kính uốn không nhỏ hơn khuyến cáo của nhà sản xuất. Đầu cốt phải ép đúng cỡ và siết đủ lực — mối nối lỏng ở dòng lớn là nguyên nhân cháy tủ phổ biến nhất.
Xem thêm sản phẩm cùng nhóm: Cáp điện lực ruột đồng · Phụ kiện
Ký hiệu 3×70+1×35 nghĩa là gì?
Ba lõi pha tiết diện 70mm² và một lõi trung tính 35mm². Lõi trung tính nhỏ hơn vì chỉ mang dòng không cân bằng giữa các pha, không mang dòng đầy tải như lõi pha.
Cáp đồng và cáp nhôm khác nhau thế nào?
Đồng dẫn điện tốt hơn nên cùng dòng thì tiết diện nhỏ hơn, đấu nối bền hơn, nhưng đắt hơn. Nhôm nhẹ và rẻ hơn, thường dùng cho tuyến dài tiết diện lớn, nhưng cần chú ý kỹ thuật đấu nối vì nhôm dễ oxy hoá và có hiện tượng chảy nguội tại điểm nối.
Cáp 3×70+1×35 đi được máy phát bao nhiêu kVA?
Không có con số cố định. Tiết diện cần dùng phụ thuộc dòng định mức của tổ máy, chiều dài tuyến, cách đi cáp và nhiệt độ môi trường. Anh/chị gửi công suất máy và thông tin tuyến cáp, Power Pro tính giúp.
Bao lâu có báo giá?
Báo giá trong 2–3 giờ làm việc sau khi nhận yêu cầu. Khảo sát thực tế miễn phí, phản hồi trong 30 phút. Hotline/Zalo 0565.669.696.
