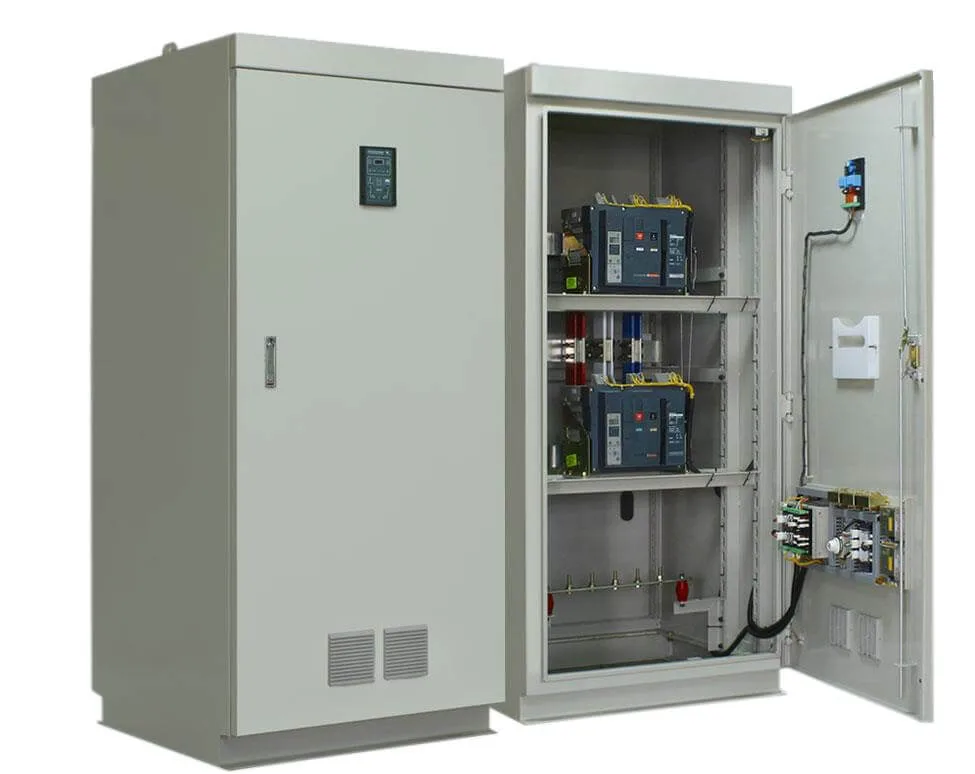

Bộ tủ điện ATS 4000A tự động chuyển nguồn 3P 4P được Power Pro cung cấp chính hãng, kèm hồ sơ kỹ thuật đầy đủ và dịch vụ lắp đặt, bảo trì tại nhà máy. Thông số chi tiết và hướng dẫn chọn đúng cấu hình trình bày dưới đây.
1. Thông Số Kĩ Thuật Chi Tiết
| ATS | LS, Hyundai, Mitsubishi, Socomec,… |
| Chủng loại | Contactor (MC) hoặc Bộ chuyển nguồn ATS |
| Điện áp hoạt động | 380V/50Hz |
| Dòng điện định mức | 4000A |
| Số cực | 3P 4P |
| Kiểu điều khiển | VAC 220V |
| Tiếp điểm phụ | Có |
| Thương hiệu | BENZEN VN |
Những điểm cần chốt với tủ 4000A
Chọn bậc dòng sai là lỗi chỉ lộ ra khi mất điện thật. Bảng dưới quy đổi bậc 4000A ra dải máy phát phù hợp.
| Bậc dòng tủ | 4000 A |
| Dòng máy phát phù hợp tối đa | khoảng 3279 A |
| Cỡ máy phát tương ứng | đến khoảng 2155 kVA |
| Tuyến dẫn vào tủ | thường dùng thanh cái thay cáp rời |
Ba mốc thời gian cần cài
Trễ xác nhận mất lưới đặt quá dài thì dây chuyền dừng lâu; đặt quá ngắn thì máy phát khởi động vì một cú chớp điện. Phải cân theo mức chịu đựng của dây chuyền.
Đấu nối phía nguồn và phía tải
Với bậc 4000A, điểm tiếp xúc là nơi sinh nhiệt nhiều nhất. Siết đúng lực và kiểm tra nhiệt độ bằng camera nhiệt sau vài tháng vận hành là việc nên làm.
Cần khảo sát vị trí đặt tủ và phương án đấu nối: 0565.669.696.
Duy trì tủ chạy tin cậy
- Thử cắt lưới thật định kỳ, không chỉ bấm nút thử trên mặt tủ.
- Kiểm nhiệt độ các điểm đấu nối khi tủ đang mang tải.
- Siết lại đầu cốt theo lực quy định sau kỳ vận hành đầu tiên.
- Vệ sinh bụi trong tủ và kiểm tra gioăng cửa còn kín không.
Tủ 4000A giải quyết bài toán gì cho sản xuất
Câu hỏi đúng không phải tủ giá bao nhiêu, mà là một giờ dừng dây chuyền tốn bao nhiêu. So hai con số đó thì quyết định trở nên rõ ràng.
Không chỉ là tiện hơn
Tủ tự động còn giám sát chất lượng nguồn — không chỉ mất điện hoàn toàn mà cả sụt áp, mất pha, lệch tần số. Những trường hợp này chuyển tay khó nhận ra kịp.
Phân nhóm tải trước khi chốt cấu hình
Bậc 4000A nên phủ đúng nhóm tải phải giữ, không phủ toàn bộ công suất đặt của nhà máy. Tính theo tải thực tế thay vì tổng công suất lắp đặt.
Tủ 4000A có kích thước và khối lượng đáng kể — cần kiểm tra lối vận chuyển vào phòng điện và tải trọng sàn trước khi đặt hàng.
Gửi danh sách phụ tải qua Zalo 0565.669.696 để được tư vấn cấu hình.
Bộ điều khiển tủ ATS 4000A
| Bộ điều khiển của Tủ ATS 4000A có thể dùng các tùy chọn: | – Dùng bộ điều khiển chuyên dụng tích hợp sẵn với ATS của các hãng |
| – Bộ ATS Controller lập trình tùy biến (board mạch điện tử nhập ngoại) | |
| – Dùng các rơle logic |
Linh phụ kiện khác
| Tùy từng loại tủ sẽ có các phụ kiện như: | – Relay điện áp, Cầu chì bảo vệ |
| – Hệ thống đèn báo, Công tắc chức năng chuyển mạch 3 vị trí | |
| – Bộ sạc ắc quy tự động 12V/24V; tự động ngắt khi bình đầy | |
| – Vật tư phụ lắp tủ |
Vỏ tủ điện ATS 4000A
| Kiểu dáng | Tùy chọn các loại: có chân đế đặt trên sàn hoặc treo tường; trong nhà hoặc ngoài trời; |
| Chất liệu | Thép sơn tĩnh điện, khoá bật, mầu ghi, sần; 1 hoặc 2 lớp cánh |
| Kích thước | 800x1000x400 mm |
Chế độ vận hành, bảo vệ
| Chế độ vận hành tự động (ATS) | Tự động chuyển sang nguồn dự phòng khi mất hoặc lỗi nguồn chính. Tự động chuyển về nguồn chính khi nguồn chính phục hồi trở lại và phát tín hiệu tắt máy phát điện |
| Chế độ vận hành bằng tay (MTS) | Cho phép tùy chọn nguồn điện chính hoặc nguồn dự phòng |
| Thời gian vận hành | – Cho phép cài đặt thời gian trễ khi chuyển sang nguồn dự phòng |
| – Cho phép cài thời gian trễ khi có nguồn chính trở lại | |
| – Cho phép cài thời gian chờ nguồn chính ổn định. | |
| Các chế độ bảo vệ | Bảo vệ thấp áp, cao áp, mất pha, ngược pha, mất trung tính, sai tần số,… |
| Sau khi nguồn chính hoặc nguồn dự phòng báo lỗi, tủ ats tự động chuyển về trạng thái cách ly nguồn sau thời gian trễ đặt trước để chờ cho nguồn điện ổn định trước khi đóng tải để sử dụng |
2. ĐẶC ĐIỂM NỔI BẬT CỦA BỘ TỦ ĐIỆN ATS 4000A TỰ ĐỘNG CHUYỂN NGUỒN 3P 4P
- Công năng: Tủ điện chuyển nguồn tự động trọn bộ — phát hiện mất điện lưới, khởi động máy phát và chuyển tải sang nguồn dự phòng, đưa tải trở lại lưới khi điện phục hồi mà không cần thao tác tay.
- Dòng điện định mức: 4000A
- Số cực: 3P 4P
- Điện áp hoạt động: 380V/50Hz
- Chủng loại: Contactor (MC) hoặc Bộ chuyển nguồn ATS
- Kiểu điều khiển: VAC 220V
- Hồ sơ kỹ thuật đầy đủ: CO, CQ và phiếu bảo hành chính hãng — đáp ứng yêu cầu nghiệm thu của nhà máy FDI và ban quản lý khu công nghiệp.
3. Các Dòng Model tham khảo
- Bộ điều khiển ATS SmartGen HAT520N
- Bộ điều khiển ATS Osemco ACD – III
- Thiết bị ATS CSQ 1600A chuyển nguồn tự động 3P 4P
- Bộ tủ điện ATS 300A tự động chuyển nguồn 3P 4P
Chưa cần đầu tư máy mới? Power Pro còn nhận cho thuê máy phát điện công nghiệp và bảo trì – sửa chữa máy phát điện cho nhà máy tại miền Bắc.
4. Kiến thức liên quan
- Tủ Chuyển Nguồn ATS: Nguyên Lý, Cách Chọn Và Lỗi Thường Gặp
- Bảo Dưỡng Máy Phát Điện: Chu Kỳ Và Checklist Đầy Đủ
- Chi Phí Vận Hành Máy Phát Điện Công Nghiệp: 5 Khoản Thường Bị Bỏ Sót Trong Ngân Sách
Thông số và cách chọn
| Dòng điện định mức | 4000 A |
| Công suất máy phát tương ứng (3 pha 380V) | ≈ 2632 kVA (≈ 2106 kW) |
| Công thức quy đổi | kVA = A × √3 × 380 / 1000 |
Con số công suất trên là mức máy phát mà thiết bị 4000A gánh được ở dòng định mức. Khi chọn, luôn lấy cấp dòng lớn hơn dòng định mức của máy phát để có dự phòng — không chọn sát giới hạn.
Bảng tra nhanh — công suất máy phát và dòng cần thiết
| Máy phát | Dòng định mức | Cấp dòng nên chọn |
| 100 kVA | ≈ 152 A | 200 A |
| 200 kVA | ≈ 304 A | 400 A |
| 250 kVA | ≈ 380 A | 400 A |
| 400 kVA | ≈ 608 A | 630 A |
| 500 kVA | ≈ 760 A | 800 A |
| 750 kVA | ≈ 1.140 A | 1250 A |
| 1000 kVA | ≈ 1.520 A | 1600 A |
Tự động hay thủ công — chọn loại nào
Chuyển nguồn tự động (ATS) tự phát hiện mất điện lưới, khởi động máy phát, chuyển tải, rồi khi lưới ổn định thì chuyển ngược và tắt máy. Không cần người thao tác. Bắt buộc với nhà máy chạy ca đêm, kho lạnh, bệnh viện, trung tâm dữ liệu, toà nhà cao tầng.
Chuyển nguồn thủ công (MTS) chi phí thấp hơn, cần người trực để thao tác. Chấp nhận được khi cơ sở luôn có người và chịu được vài phút mất điện. Không phù hợp nếu sản xuất chạy liên tục.
Lưu ý khi lắp đặt và vận hành
- Bắt buộc cắt hẳn nguồn này trước khi đóng nguồn kia. Không bao giờ để hai nguồn đóng đồng thời — đây là nguyên tắc an toàn cơ bản của mọi hệ chuyển nguồn.
- Chọn theo dòng, không theo kVA. Chọn thiếu dòng gây nóng tiếp điểm và hỏng sớm.
- Thiết bị bảo vệ phải phù hợp với cáp. Dòng của aptomat phải nhỏ hơn khả năng chịu dòng của cáp — aptomat có nhiệm vụ bảo vệ cáp, chọn quá lớn thì cáp cháy trước khi aptomat ngắt.
- Tải có động cơ khởi động trực tiếp tạo dòng khởi động gấp 5–7 lần định mức. Đặt đặc tính bảo vệ quá nhạy sẽ khiến thiết bị ngắt mỗi lần động cơ khởi động dù không có sự cố.
- Chạy thử định kỳ hàng tháng cùng lịch chạy thử máy phát. Đây là thiết bị cơ điện, tiếp điểm và cơ cấu truyền động cần được vận hành để không kẹt.
Xem thêm
- Tủ chuyển nguồn tự động ATS — cách chọn đúng dòng
- Công thức tính dòng điện 3 pha và bảng tra kVA sang A
- Cách tính công suất máy phát điện
- Tra máy phát điện theo công suất
- Bảo trì – sửa chữa máy phát điện
5. Câu hỏi thường gặp
Tủ ATS 4000A dùng cho máy phát điện bao nhiêu kVA?
Tủ ATS 4000A chịu dòng liên tục 4000A ở lưới 380V ba pha. Để có biên an toàn 20–25% theo thông lệ, dải này phù hợp tổ máy phát tới khoảng 2105kVA, tương đương 1684kW. Nếu tính sát dòng định mức thì 4000A ứng với khoảng 2632kVA, nhưng không nên chọn sát trần.
Tủ ATS 4.000A chuyển nguồn mất bao lâu?
Thời gian chuyển nguồn của tủ 4.000A thông thường là 8–12 giây, gồm thời gian khởi động máy phát và ổn định điện áp trước khi đóng tải. Cơ cấu đóng cắt ở dải dòng lớn cần thêm vài trăm mili giây so với dải nhỏ. Tải nhạy như máy chủ và PLC cần ghép UPS trước tủ để lấp khoảng trống này.
Chọn cáp và aptomat cho tủ ATS 4000A thế nào?
Thanh cái, đầu cốt và cáp đấu vào tủ 4000A phải chọn theo dòng 4000A cộng biên an toàn, không chọn theo công suất máy phát. Aptomat tổng nên cùng dải 4000A hoặc cao hơn một cấp. Tiết diện cáp cụ thể còn phụ thuộc chiều dài tuyến, cách đi cáp và nhiệt độ môi trường — cần tính theo từng công trình.
Tủ ATS 4.000A dùng được cho máy phát bao nhiêu kVA?
Tủ 4.000A phù hợp tổ máy có dòng định mức tới khoảng 3.279A, tương đương bậc công suất khoảng 2.157 kVA ở lưới 380V ba pha. Nguyên tắc là cộng biên 20–25% so với dòng máy rồi làm tròn lên bậc chuẩn, vì chọn sát dòng sẽ làm nóng tiếp điểm và giảm tuổi thọ thiết bị.
Tủ ATS 4000A có cần bảo dưỡng định kỳ không?
Có. Tủ ATS cần được chạy thử chuyển nguồn cùng lịch bảo dưỡng máy phát — mốc 250 giờ vận hành hoặc 6 tháng. Không chạy thử thì đến lúc mất điện mới biết tủ có hoạt động hay không.
Thiết bị 4000A dùng cho máy phát bao nhiêu kVA?
Gánh được máy phát khoảng 2632kVA ở dòng định mức tại lưới 3 pha 380V. Nên chừa dự phòng, không chọn sát giới hạn.
Chọn theo dòng hay theo công suất máy phát?
Luôn chọn theo dòng điện. Lấy công suất kVA nhân 1,52 để ra dòng định mức ở lưới 380V, rồi chọn cấp dòng tiêu chuẩn kế tiếp lớn hơn.
Loại 3 cực và 4 cực khác nhau thế nào?
Loại 3 cực chỉ đóng cắt ba dây pha, giữ chung dây trung tính. Loại 4 cực đóng cắt cả trung tính. Hệ thống có yêu cầu riêng về nối đất hoặc dùng thiết bị chống dòng rò thường cần loại 4 cực — nên để đơn vị thiết kế điện xác định.
Bao lâu có báo giá?
Power Pro báo giá trong 2–3 giờ làm việc, khảo sát thực tế miễn phí, phản hồi trong 30 phút. Hotline/Zalo 0565.669.696.
