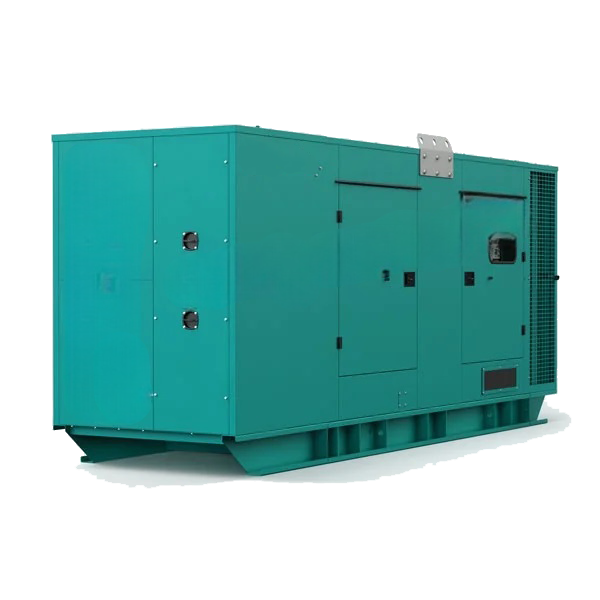

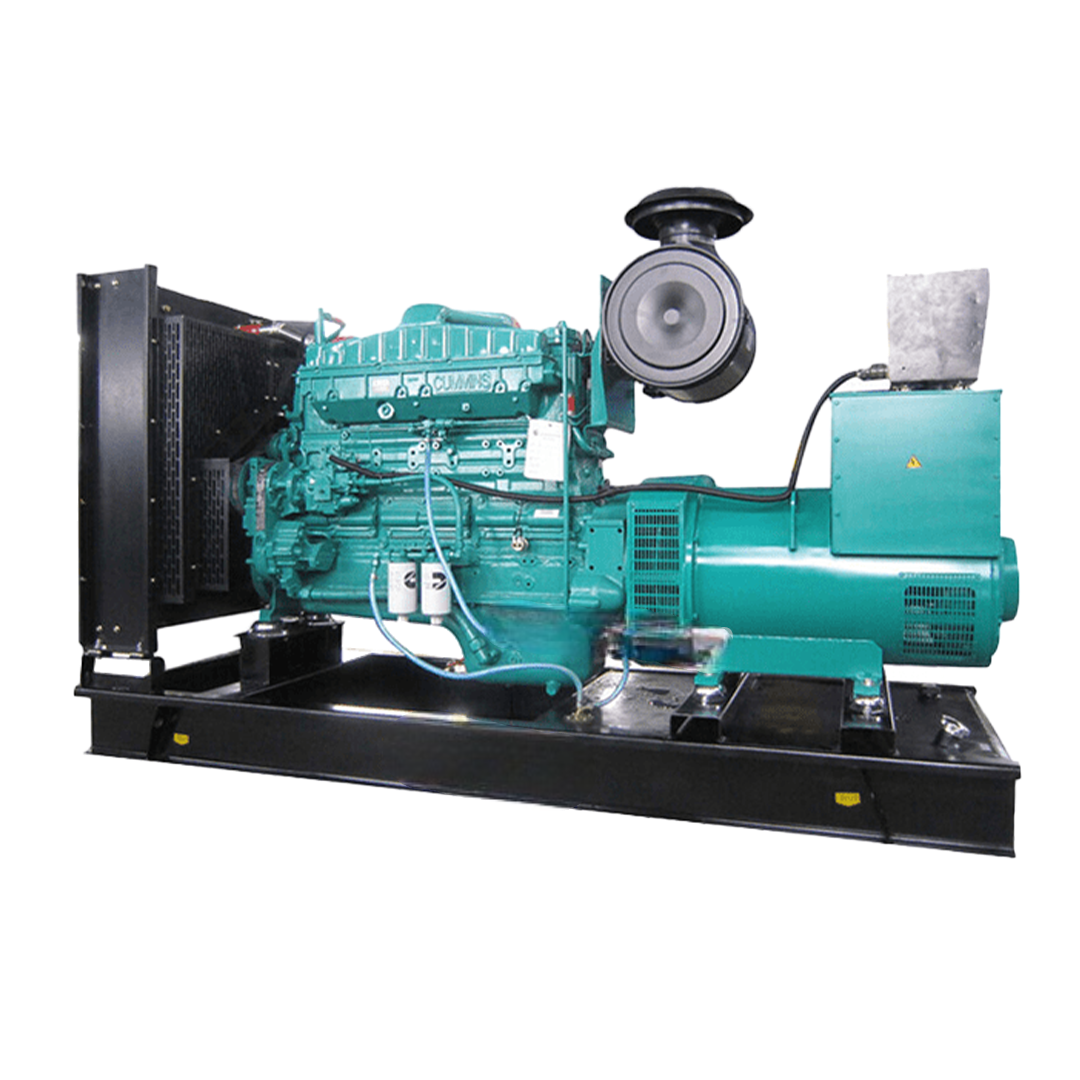

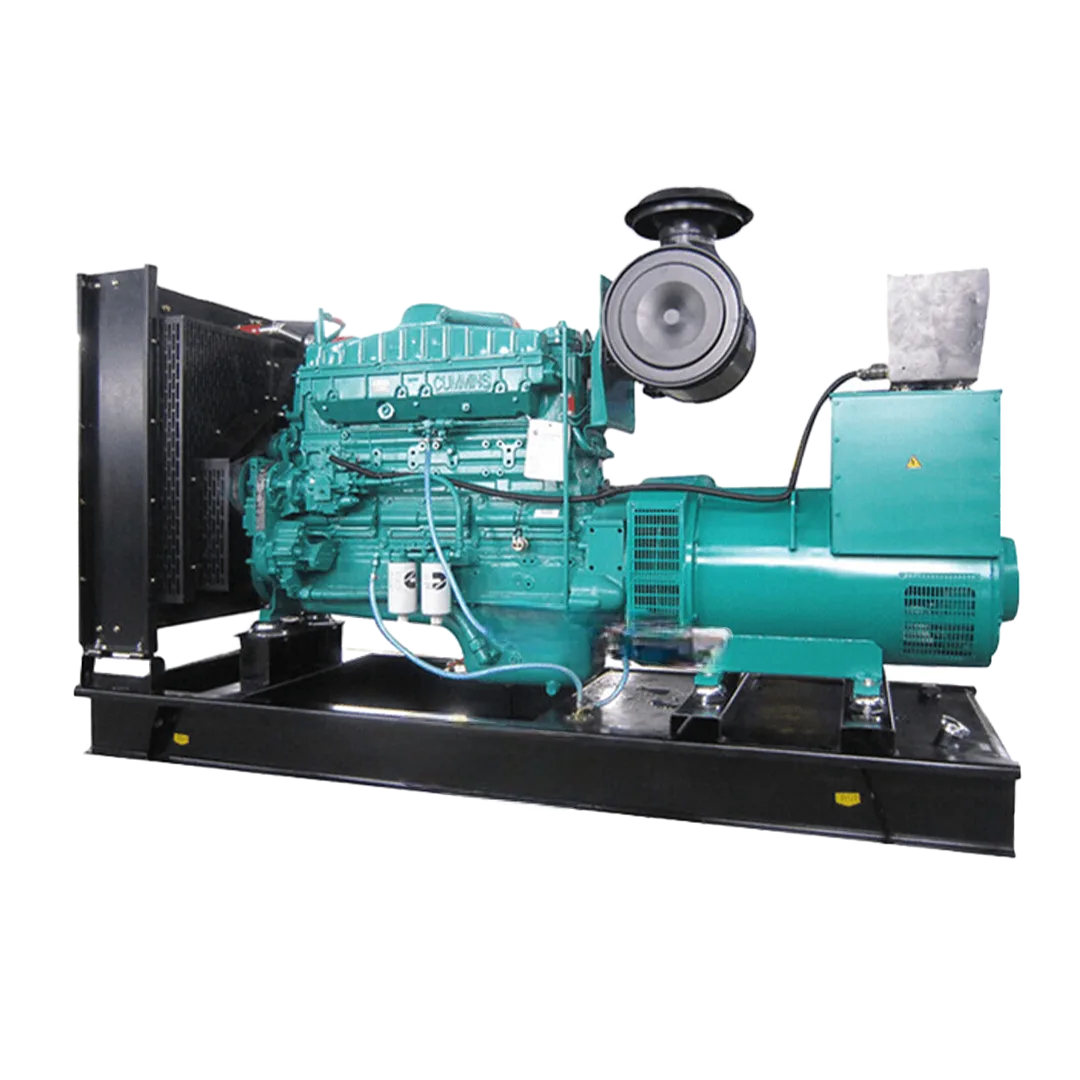

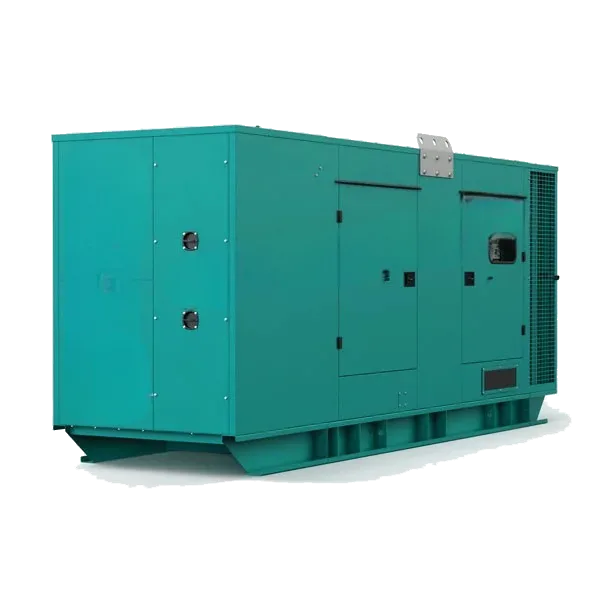

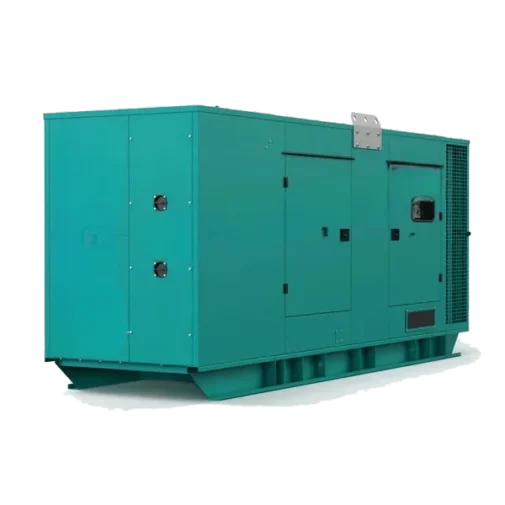

Máy Phát Điện Cummins 500kVA thuộc dải công suất lớn, dành cho nhà máy có nhiều dây chuyền hoặc hệ thống lạnh công nghiệp. Ở cỡ này, phòng máy phải tính riêng phần thông gió, giảm ồn và tuyến ống khói.
1. Thông Số Kĩ Thuật Chi Tiết
| CÁC ĐẶC TÍNH KỸ THUẬT CHÍNH | MÃ HIỆU – QUI CÁCH – THÔNG SỐ |
| TỔ MÁY PHÁT ĐIỆN | |
| Nhãn hiệu | CUMMINS POWERED |
| Model | SP-500CS |
| Xuất xứ | China |
| Tình trạng | Mới 100%, đã được nhiệt đới hóa để hoạt động trong điều kiện khí hậu Việt Nam |
| Tiêu chuẩn quản lý chất lượng | ISO 9001:2015 ; ISO 14001:2015 |
| Công suất liên tục | 500 kVA / 400 kW |
| Điện áp ngõ ra danh định | 380/220 VAC |
| Số pha dòng điện ngõ ra | 3 pha – 4 dây |
| Tần số | 50 Hz |
| Hệ thống chống rung | Có hệ thống chống rung bằng đệm cao su |
| Đặc tính quá độ | Phục hồi sau ≤ 5 giây |
| Điều chỉnh công suất khi tải thay đổi | Tự động điều chỉnh |
| Thời gian đạt công suất tối đa | < 60 giây |
| Nhiệt độ môi trường hoạt động | Tổ máy đảm bảo đặc tính kỹ thuật, chức năng vận hành tốt trong điều kiện môi trường khí hậu nhiệt đới, nhiệt độ môi trường đến 40oC (1040F), độ ẩm tối đa 95% |
| Khung bệ máy | Được xử lý bề mặt bằng hóa chất để tránh oxy hóa và được sơn tĩnh điện |
| Nhiên liệu sử dụng | Dầu diesel thông dụng |
| Suất tiêu hao nhiên liệu tại 100% tải | 101 lít/giờ |
| Trọng lượng máy trần | 3.400 kg |
| Kích thước máy trần (LxWxH) | 3.080 x 1.360 x 2.165 (mm) |
| ĐỘNG CƠ DIESEL | |
| CUMMINS |
| QSZ13-G3 |
| Mới 100% |
| Diesel 4 thì, loại chuyên dụng cho máy phát điện |
| Tăng áp bằng Turbo (Turbocharge), có làm mát gió |
| 06 xi-lanh / thằng hàng |
| 1500 vòng/phút |
| 17:1 |
| 130 x 163 mm |
| 450 kW |
| ISO 8528, ISO 3046, ISO 9001, ISO 14001, AS 2789, DIN 6271 and BS 5514 |
| Trực tiếp, sử dụng khớp nối đồng trục |
| Điện tử |
| Loại phun nhiên liệu trực tiếp |
| Đề điện DC 12V-24V, sử dụng ắc-qui chì |
| Đảm bảo > 6 lần đề |
| < 100 |
| Bằng Dynamo sạc nguyên thủy theo máy |
| Phun cao áp có kiểm soát |
| Dầu diesel thông dụng |
| Loại thông thường trên thị trường |
| Sử dụng bộ lọc có thể thay thế |
| Hệ thống màng lọc dầu bôi trơn có thể thay thế |
| Đi kèm theo máy, loại màng khô, có thể thay thế và Ống góp gió vào |
| Bộ tản nhiệt nước (dàn giải nhiệt tuần hoàn bằng thép không rỉ) kết hợp quạt gió đầu trục, đảm bảo máy hoạt động ổn định ngay cả khi ở chế độ quá tải 110%. Nhiệt độ nước cho phép 1050C |
| Khí hậu nhiệt đới (50oC) |
| + Bộ cao su giảm chấn + Bộ lọc gió + Ống góp gió vào + Ống thoát + Bơm nước tuần hoàn + Bộ lọc nước và chất chóng ăn mòn + Bơm dầu làm trơn + Máy nạp ắc-qui 12VDC + Động cơ khởi động 12VDC + Bộ tản nhiệt và quạt |
| ĐẦU PHÁT ĐIỆN XOAY CHIỀU | |
| STAMFORD LEROY-SOMER |
| HCI544C / TAL-A473-C |
| Mới 100% |
| 4 cực, không chổi than, kích từ nam châm vĩnh cữu theo kiểu PMG |
| ISO 9001, ISO 14001, BS EN 60034; BS5000, BS6861, VDE 0530, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359 ( STAMFORD ) ISO 9001, ISO14001, IEC 60034, NEMA MG 1.32-33, ISO 8528-3, CSA C22.2 n°100-14 và UL 1446, IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, VDE 0875G, VDE 0875N và EN 55011 ( LEROY SOMER ) |
| 3 pha / 4 dây (có dây trung tính) |
| 400/230 VAC |
| 50Hz |
| Không vượt quá ± 0,25% ở tải ổn định, từ không tải đến đầy tải |
| Vận hành với tải dao động, trong các chế độ làm việc độc lập hoặc hòa đồng bộ giữa các tổ máy |
| Được tích hợp trong Board điều khiển) |
| – ≤ ±0,5% ở tải không đổi – từ không tải đến đầy tải – Mọi gía trị tải (không tải – đầy tải) – Mọi trạng thái máy từ lạnh đến nóng – Độ tụt vận tốc đến 4,5% |
| 0,8 – 1.0 |
| IP 23 |
| Cấp H |
| THD ≤ 0,5% |
| ≥ 92,5% |
| Đáp ứng tiêu chuẩn BS EN 61000-6-2, BS EN 61000-6-4, VDE 0875 cấp G, N |
| BỘ ĐIỀU KHIỂN | |
| DEEP SEA ELECTRONICS 7320 |
| – Điều khiển bằng tay và tự động – Khóa cấp nguồn điều kiển – Các nút điều khiển và cài đặt hệ thống như: STOP/RESET-MANUAL-AUTO-TEST-START – Dừng máy khi có các lỗi sự cố và dừng máy khẩn cấp bằng tay – Báo lỗi sự cố, tắt máy và lưu lại các lỗi |
| ISO 9001, ISO 14001, BS EN 61000-6-2, BS EN 61000-6-4, BS EN 60950, BS EN 60068-2-1, BS EN 60068-2-2, BS EN 60068-2-6, BS EN 60068-2-30, BS EN 60068-2-78, BS EN 60068-2-27, BS EN 60529 |
| Bộ điều khiển kỹ thuật số LCD |
| 1.Các thông số động cơ – Nhiệt độ động cơ – Mức nhiên liệu – Điện áp bình ắc quy – Áp suất dầu động cơ – Tốc độ động cơ- Số giờ chạy của động cơ 2.Các thông số đầu phát – Điện áp trên 3 pha( pha-pha, pha và trung tính)(V) – Tần số (Hz) – Dòng điện trên 3 pha (A)- Công suất hoạt động trên từng pha và tổng (KW)- Công suất biểu thị của từng pha và tổng (kVA)- Công suất phản hồi của từng pha và tổng (kVAr)- Hệ số hoạt động của từng pha và hệ số trung bình – Điện áp nạp bình ắc quy – Ngày/giờ |
| 1. Hệ thống cảnh báo – Tốc độ vòng tua của động cơ Cao/thấp – Điện áp Acquy Cao/thấp – Báo lỗi bật/tắt máy – Lỗi sạc acquy – Dòng điện đầu ra Cao – Điện áp đầu ra Cao/thấp – áp suất dầu bôi trơn thấp – Lỗi dừng khẩn cấp – Nhiệt độ nước làm mát động cơ cao 2. Đèn LED chỉ dẫn – Đèn báo màn hình chính hoạt động – Đầu phát điện hoạt động – Điện áp trên tải |
| Phụ kiện kèm theo máy | Phụ kiện nhập khẩu đồng bộ theo máy gồm: + Pô giảm thanh + Ống nhún đàn hồi + Bình ắc-qui + Bộ sạc duy trì bình ắc-qui (điện thế 220~230Vac) + Sổ tay vận hành máy phát điện + Bồn nhiên liệu nằm dưới chân máy + Nhớt bôi trơn, nước làm mát (cấp tại Việt Nam) |
Thông số quy đổi nhanh
| Công suất biểu kiến | 500 kVA |
| Công suất hữu dụng (cosφ 0,8) | ≈ 400 kW |
| Dòng điện định mức (3 pha 380V) | ≈ 760 A |
| Tiêu thụ dầu tham chiếu ở 75% tải | ≈ 54–76 lít/giờ |
Quy đổi theo I = S × 1000 / (√3 × U). Số liệu mang tính tham khảo — cần đo tại chỗ mới có mức tiêu thụ chính xác cho từng tổ máy.
Ba lưu ý khi chốt công suất
- Dự phòng 20–25% so với tổng phụ tải tính toán. Chạy thường xuyên trên 80% tải rút ngắn tuổi thọ động cơ và tăng chi phí bảo trì.
- Bơm, quạt, máy nén, máy nâng khởi động trực tiếp có dòng khởi động gấp 5–7 lần dòng định mức — phải tính theo dòng khởi động, không theo công suất trên nhãn.
- Chạy non tải dưới 30% công suất kéo dài gây đóng muội buồng đốt. Nếu phụ tải thực tế thấp hơn nhiều so với 400kW, mức công suất nhỏ hơn kinh tế hơn.
Chi tiết cách xác định hai con số này: vùng tải và dòng khởi động máy phát điện.
2. ĐẶC ĐIỂM NỔI BẬT CỦA MÁY PHÁT ĐIỆN CUMMINS 500KVA
Động cơ Cummins chính hãng mạnh mẽ: Sử dụng khối động cơ Diesel Heavy-Duty, mang lại hiệu suất vượt trội, chịu tải tốt và có khả năng hoạt động liên tục bền bỉ trong những môi trường khắc nghiệt nhất.
Đầu phát điện đồng bộ: Đầu phát Stamford/Cummins đạt tiêu chuẩn lớp cách điện H, giúp cung cấp dòng điện chất lượng cao, ổn định, an toàn cho các thiết bị điện tử nhạy cảm.
Hệ thống điều khiển thông minh: Trang bị bảng điều khiển PowerCommand (PCC) vi xử lý hiện đại, cho phép giám sát toàn diện thông số (điện áp, áp suất dầu, nhiệt độ nước), tự động khởi động khi mất điện và cảnh báo khi có sự cố.
Tiết kiệm nhiên liệu & thân thiện môi trường: Hệ thống phun nhiên liệu điện tử điều khiển chính xác, tối ưu hóa quá trình đốt cháy, giúp giảm thiểu mức tiêu hao nhiên liệu và khí xả độc hại.
3. ỨNG DỤNG CỦA SẢN PHẨM
- Quy mô tải phù hợp: Máy Phát Điện Cummins 500kVA gánh tốt nhất khi tải thường trực nằm trong khoảng 240–320 kW. Đây là vùng 60–80% công suất, nơi động cơ đốt sạch và suất tiêu hao trên mỗi kWh thấp nhất. Để máy chạy dưới 30% tải trong thời gian dài sẽ đóng muội đỉnh piston và rò dầu qua ống xả.
- Tủ chuyển nguồn ATS và tuyến cáp: dòng định mức của tổ máy là 760 A ở lưới 380 V ba pha, nên chọn tủ ATS từ 1.000 A trở lên và tính tiết diện cáp theo đúng con số này. Nếu bậc dòng của tủ chỉ vừa đủ, tiếp điểm sẽ làm việc ở ngưỡng nhiệt cao và hỏng sớm.
- Nhiên liệu cho một ca 8 giờ: khoảng 432–608 lít ở mức 75% tải. Mức tiêu thụ này quyết định nhà máy cần bồn ngoài cỡ nào để chạy hết thời gian dự phòng mong muốn.
- Cấu hình tổ máy: Động cơ Diesel 4 thì chuyên dụng kết hợp đầu phát 4 cực không chổi than, kích từ nam châm vĩnh cửu kiểu PMG.
- Ngành phù hợp: nhà máy FDI vốn Nhật – Hàn – Đài Loan, nhà máy điện tử và dược phẩm có phòng sạch, bệnh viện, trung tâm thương mại.
- Lưu ý khi chốt công suất: biên cho dòng khởi động là bắt buộc. Động cơ khởi động trực tiếp rút dòng gấp 6–7 lần dòng định mức, phương thức khởi động mềm kéo xuống 2–3 lần. Khảo sát tải thực tế: 0565 669 696.
4. Các Dòng Model tham khảo
Xem toàn bộ máy phát điện 500kVA đang có tại Power Pro, hoặc tra nhanh theo dải công suất kVA.
Chưa cần đầu tư máy mới? Power Pro còn nhận cho thuê máy phát điện công nghiệp và bảo trì – sửa chữa máy phát điện cho nhà máy tại miền Bắc.
5. Kiến thức liên quan
- So Sánh Máy Phát Điện Cummins Ấn Độ Và Cummins Anh: 6 Tiêu Chí Để Chọn Đúng Cho Ngân Sách Và Ứng Dụng
- Máy Phát Điện Cho Trung Tâm Dữ Liệu: Yêu Cầu Kỹ Thuật Theo Chuẩn Tier, N+1 Và Vận Hành Song Song
- Cách Tính Công Suất Máy Phát Điện Công Nghiệp Cho Nhà Máy
Xem thêm cùng dải công suất
- Tất cả máy phát điện 500kVA
- Máy phát điện 450kVA — mức thấp hơn liền kề
- Máy phát điện 600kVA — mức cao hơn liền kề
- Bảo trì – sửa chữa máy phát điện
- Cách tính công suất máy phát điện
Triển khai thực tế cho máy 500kVA
Phần này nêu các con số và lựa chọn cần chốt trước khi lắp đặt, tính riêng cho dải 500kVA.
| Hạng mục | Thông số cho dải 500kVA |
| Công suất tác dụng | 400 kW (hệ số công suất 0,8) |
| Dòng định mức 380V ba pha | 760 A |
| Vùng tải nên vận hành | 240–320 kW (60–80% công suất) |
| Ngưỡng non tải cần tránh | dưới 120 kW kéo dài |
| Bậc tủ ATS | 1000 A |
| Aptomat tổng phía máy phát | 1000 A |
| Tuyến dẫn | 2 × 300mm² mỗi pha |
| Diện tích phòng máy tham khảo | khoảng 35 m² |
Tuyến dẫn và tủ đóng cắt
Tuyến cáp từ máy về tủ phân phối: tối thiểu 2 × 300mm² ruột đồng mỗi pha, tính theo dòng định mức 760A cộng dự phòng 25%. Tuyến cáp dài quá 50m phải nâng tiết diện để bù phần sụt áp trên đường dây.
Bậc ATS 1000A lấy từ dòng định mức nhân hệ số 1,22 rồi làm tròn lên bậc chuẩn gần nhất. Chọn bậc thấp hơn thì tủ phát nhiệt khi máy chạy đầy tải, tiếp điểm mòn nhanh và dễ hỏng đúng lúc mất điện.
Một máy 500kVA hay hai máy 250kVA
Từ dải này bài toán chia máy đáng cân nhắc thật. Hai máy 250kVA chạy hòa đồng bộ cho phép tắt bớt một máy khi tải thấp, tránh chạy non tải kéo dài. Phương án này đòi hỏi thêm tủ hòa đồng bộ và mặt bằng phòng máy rộng hơn.
Vỏ chống ồn hay dạng trần
Ở dải 500kVA, phần lớn dự án chọn máy dạng trần đặt trong phòng máy xây riêng. Vỏ chống ồn cho công suất này vừa nặng vừa hạn chế thao tác bảo dưỡng.
Chế độ vận hành và dòng khởi động
— nhìn biểu đồ tải theo giờ mới chốt được cấu hình phù hợp. Nếu tải nền chỉ 120kW mà đỉnh lên 320kW theo đợt ngắn, phương án hai máy nhỏ hòa đồng bộ vận hành kinh tế hơn một máy đơn.
Dòng khởi động của nhóm động cơ lớn cần tính cộng dồn theo trình tự khởi động. Nguyên nhân hay gặp nhất của hiện tượng sụt áp là nhiều động cơ khởi động cùng một lúc.
Công trình phù hợp với dải 500kVA
Dải này thường dùng cho nhà máy FDI, trung tâm thương mại, bệnh viện tuyến tỉnh, nhà máy chế biến thực phẩm.
Lưu ý riêng của dải 500kVA: Từ dải này tuyến cáp và thanh cái bắt đầu chiếm phần đáng kể trong chi phí lắp đặt. Tính tuyến cáp cùng lúc với chọn máy.
Bảo dưỡng máy 500kVA
Mốc chuẩn là 250 giờ chạy hoặc 6 tháng, tùy điều kiện nào đến trước. Với máy 500kVA, ắc quy khởi động là bộ phận hỏng thầm lặng nhất. Sau nhiều tháng đứng yên, ắc quy tự phóng hết và máy không khởi động nổi đúng lúc mất lưới.
Checklist trước khi chốt máy 500kVA
- Đã cộng đủ tải liên tục và tải khởi động của động cơ lớn nhất chưa
- Tủ ATS đã chọn đúng bậc 1000A chưa, hay đang dùng bậc thấp hơn cho rẻ
- Tuyến dẫn 2×300mm² đã tính vào ngân sách lắp đặt chưa
- Phòng máy khoảng 35m² đã có chỗ chưa, thông gió và ống khói bố trí thế nào
- Nhà máy có kế hoạch mở rộng tải trong 3 năm tới không
- Ai chịu trách nhiệm chạy thử định kỳ sau khi bàn giao
Cần khảo sát tải thực tế trước khi chốt cấu hình — gọi 0565.669.696.
6. Câu hỏi thường gặp
Máy phát điện Cummins 500kVA cấp được bao nhiêu kW và bao nhiêu ampe?
Tổ máy Cummins 500kVA có công suất biểu kiến 500 kVA, tương đương khoảng 400 kW công suất hữu dụng với hệ số công suất 0,8. Dòng định mức khoảng 760 A ở lưới 380V ba pha. Vùng tải nên chạy là 240–320 kW.
Tủ ATS cho máy phát điện Cummins 500kVA nên chọn dòng bao nhiêu?
Dòng định mức của tổ máy khoảng 760 A, nên tủ ATS chọn bậc 1.000 A, tức cộng biên 20–25% rồi làm tròn lên bậc chuẩn. Chọn tủ sát dòng máy sẽ làm nóng tiếp điểm và tăng rủi ro không chuyển được nguồn khi mất điện.
Máy phát điện Cummins 500kVA tiêu hao bao nhiêu nhiên liệu?
Theo catalogue, mức tiêu hao là 101 lít/giờ. Con số này đo ở tải danh định; khi chạy trong vùng tải kinh tế 60–80%, lượng dầu mỗi giờ giảm theo tải và tiêu hao riêng trên mỗi kWh thường tốt hơn.
Giá máy phát điện Cummins 500kVA bao nhiêu?
Giá tham khảo phụ thuộc cấu hình vỏ chống ồn, loại tủ điều khiển và tủ ATS đi kèm. Power Pro báo giá theo từng cấu hình sau khi khảo sát tải thực tế, giá cuối chốt theo thương thảo hai bên. Liên hệ 0565.669.696 để nhận báo giá và phương án lắp đặt.
Xem thêm sản phẩm cùng nhóm: CUMMINS TRUNG QUỐC
Máy 500kVA tương đương bao nhiêu kW?
Khoảng 400kW, theo hệ số công suất tiêu chuẩn 0,8 của tổ máy phát điện 3 pha.
Máy 500kVA tiêu thụ bao nhiêu dầu mỗi giờ?
Tham chiếu khoảng 54–76 lít/giờ ở 75% tải. Chạy dưới vùng tải tối ưu khiến suất tiêu hao nhiên liệu trên mỗi kWh tăng lên đáng kể.
