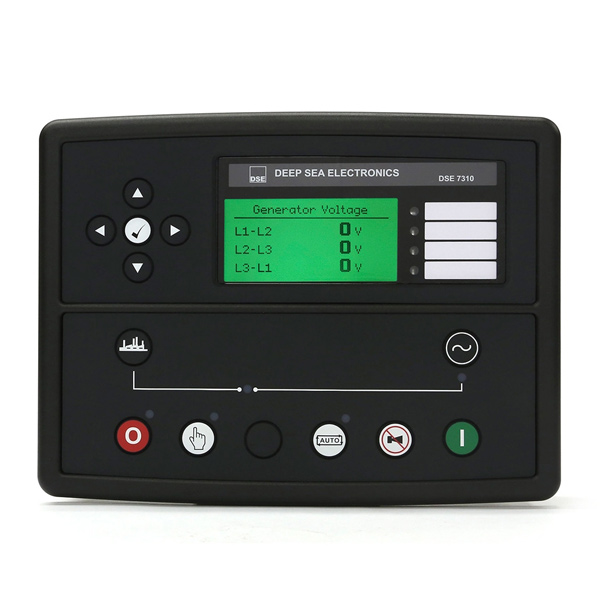

Bảng điều khiển Deep Sea 7310 được Power Pro cung cấp chính hãng, kèm hồ sơ kỹ thuật đầy đủ và dịch vụ lắp đặt, bảo trì tại nhà máy. Thông số chi tiết và hướng dẫn chọn đúng cấu hình trình bày dưới đây.
1. Thông Số Kĩ Thuật Chi Tiết
| Kích thước tổng thể | 245mm x 184mm x 51mm (WxHxD) |
| Kích thước bản cắt | 220mm x 160mm |
| Độ dày tối đa | 8mm |
Thay Deep Sea 7310 cho máy phát đang vận hành
Phần lớn thời gian chết khi thay bảng điều khiển không nằm ở công tháo lắp mà ở khâu đặt nhầm kích thước. Các con số của Deep Sea 7310 dưới đây dùng để đối chiếu trước khi đặt hàng.
| Kích thước tổng thể | 245mm x 184mm x 51mm (WxHxD) |
| Kích thước bản cắt (khoét tủ) | 220mm x 160mm |
| Màn hình hiển thị | LCD 4 dòng có đèn nền |
Kích thước khoét tủ quyết định có lắp được không
Kích thước bản cắt của Deep Sea 7310 là 220mm x 160mm. Đây là con số quyết định — sai vài milimét cũng phải gia công lại mặt tủ giữa lúc máy đang dừng.
Ghi lại vị trí từng dây trước khi rút. Dán nhãn theo số đầu cốt là cách nhanh nhất, tránh dựa vào màu dây vì màu hay bị dùng lẫn.
Ba nhóm tín hiệu phải khớp
Cần đối chiếu: điện áp ắc quy nuôi bảng, kiểu cảm biến nhiệt độ và áp suất dầu mà động cơ đang dùng, cách lấy tín hiệu tốc độ (từ máy phát xung hay từ đầu dây W), và dòng chịu tải của các tiếp điểm đầu ra.
Deep Sea Electronics là dòng cao cấp, hay gặp trên máy phát nhập khẩu nguyên tổ và trong các nhà máy yêu cầu độ tin cậy cao. Bảng cũ khác hãng thì sơ đồ chân đấu gần như chắc chắn khác — phải đấu lại theo tài liệu của Deep Sea (Anh), không chuyển chân một đổi một.
Những lỗi làm hỏng bảng mới ngay ngày đầu
- Cấp nguồn trước khi kiểm tra lại cực tính — lỗi này không sửa được, phải thay bảng.
- Giữ nguyên thông số mặc định của nhà sản xuất, dẫn tới đồng hồ dòng và áp báo lệch.
- Đặt ngưỡng bảo vệ quá chặt, máy tự dừng khi tải khởi động lớn.
- Không ghi lại cấu hình đã cài, lần sau phải dò lại từ đầu.
Chưa chắc bảng cũ thay được bằng model này? Gửi ảnh mặt sau tủ qua Zalo 0565.669.696 để được đối chiếu.
Năm việc làm trước khi đặt hàng
- Kích thước mặt tủ đã đo, khớp với 220mm x 160mm.
- Ảnh đấu dây cũ đã lưu.
- Loại cảm biến nhiệt độ và áp suất dầu đã xác định.
- Cách lấy tín hiệu tốc độ đã rõ.
- Có người trực khi chạy thử có tải.
Tính Năng và Lợi Ích Nổi Bật
| Hỗ trợ DSEA108 AVR | Thông tin DSEA108 được hiển thị trên màn hình phía trước của mô-đun điều khiển. |
| Hỗ trợ 7 ngôn ngữ | Tiếng Anh và 6 ngôn ngữ thay thế có thể được lưu trữ trong mô-đun điều khiển |
| Ngắt kết nối trên điện áp máy phát điện | Cung cấp khả năng ngắt kết nối trên điện áp máy phát điện |
| Độ trễ ngắt áp suất dầu | Trì hoãn việc ngắt kết nối tay quay về áp suất dầu để bù dầu nguội |
| DSE25XX MKII được hỗ trợ qua DSENet®. | Tăng số DSE25XX MKII được hỗ trợ lên hai bằng cách cho phép một DSE25XX MKII duy nhất giao tiếp qua DSENet®. |
| Tính năng vô hiệu hóa máy phát điện phát điện | Thao tác này sẽ xóa tất cả thông tin liên quan khỏi trình chỉnh sửa bảng điều khiển phía trước và SCADA. |
| 3 chức năng đầu vào kỹ thuật số được thêm vào | Cung cấp thêm tính linh hoạt bằng cách cho phép người dùng bật chức năng động cơ bổ sung trên các động cơ điện tử được hỗ trợ |
| Hỗ trợ chế độ thoát | Cho phép động cơ chạy khi nó nhận được lệnh tắt liên quan đến giới hạn hiệu suất |
| Màn hình biểu tượng có thể định cấu hình | Bố cục biểu tượng trên màn hình mô-đun được cấu hình để phù hợp với các ứng dụng riêng lẻ |
| Màn hình văn bản LCD 4 dòng có đèn nền | Cung cấp chỉ dẫn toàn diện và rõ ràng về hoạt động và các thông số |
Tính Năng Bổ Sung Của Bảng điều khiển Deep Sea 6020
| Đo điện thế | Báo động quá tải kW |
| Hẹn giờ chạy động cơ | Nhiều tùy chọn ngôn ngữ |
| Bộ hẹn giờ & báo thức có thể định cấu hình | Bộ hẹn giờ bắt đầu / dừng có thể định cấu hình |
| Báo động bảo trì có thể cấu hình | Sạc máy phát điện báo lỗi |
| Tùy chọn hiển thị cảm biến nhiệt | Kiểm soát tốc độ cho các động cơ điện tử |
2. ĐẶC ĐIỂM NỔI BẬT CỦA BẢNG ĐIỀU KHIỂN DEEP SEA 7310
Bảng điều khiển là bộ não của tổ máy phát điện: giám sát thông số vận hành, điều khiển khởi động và dừng máy, bảo vệ động cơ và đầu phát khi có sự cố, và ở các dòng cao cấp còn đảm nhiệm chuyển nguồn tự động hoặc hoà đồng bộ nhiều máy.
Các chức năng thường có: hiển thị điện áp, dòng, tần số, giờ chạy, áp suất dầu, nhiệt độ nước làm mát; bảo vệ quá tải, quá nhiệt, áp suất dầu thấp, quá tốc; ghi lại lịch sử sự cố.
3. ỨNG DỤNG CỦA SẢN PHẨM
- Vai trò: Bảng điều khiển Deep Sea 7310 giám sát thông số tổ máy, tự khởi động khi mất lưới và cắt máy khi có lỗi. Đây là thứ quyết định nhà máy có biết được điều gì đang xảy ra với tổ máy hay không.
- Thông số quyết định khi chọn mã thay thế: Kích thước bản cắt: 220mm x 160mm · Độ dày tối đa: 8mm · Hỗ trợ DSEA108 AVR: Thông tin DSEA108 được hiển thị trên màn hình phía trước của mô-đun điều khiển. · Hỗ trợ 7 ngôn ngữ: Tiếng Anh và 6 ngôn ngữ thay thế có thể được lưu trữ trong mô-đun điều khiển · Ngắt kết nối trên điện áp máy phát điện: Cung cấp khả năng ngắt kết nối trên điện áp máy phát điện.
- Đo trước khi đặt hàng: bản cắt 220mm x 160mm. Bản cắt không khớp thì phải khoét lại mặt tủ — phát sinh hay gặp nhất khi thay bộ điều khiển cho tủ có sẵn.
- Chọn đúng mã tương thích: gửi ảnh nhãn đầu phát hoặc mặt tủ điều khiển hiện tại, kỹ sư Power Pro đối chiếu giúp — 0565 669 696.
Dấu hiệu cần thay hoặc kiểm tra
- Màn hình không lên, mất hiển thị thông số.
- Báo lỗi sai lệch so với thực tế, hoặc báo lỗi liên tục không rõ nguyên nhân.
- Không nhận lệnh khởi động hoặc dừng từ xa.
- Không kích hoạt được các mạch bảo vệ khi thử.
Lưu ý khi thay thế
- Phải đúng model hoặc model tương thích được hãng công bố. Đây là bộ phận điều khiển — sai thông số gây hỏng đầu phát hoặc mất bảo vệ động cơ. Không thay bằng loại “gần giống”.
- Ghi lại thông số cài đặt cũ trước khi tháo để cài lại đúng trên thiết bị mới.
- Sau khi thay, phải chạy thử có tải và kiểm tra điện áp, tần số ổn định ở các mức tải khác nhau, không chỉ chạy không tải vài phút.
- Kiểm tra nguyên nhân gốc. Bảng điều khiển hỏng lặp lại có thể do nguồn cấp không ổn định, ắc quy yếu hoặc nhiễu từ hệ thống điện.
4. Các Dòng Model tham khảo
- Bảng điều khiển Smartgen HGM9520N
- Bảng điều khiển Smartgen HGM7120N
- Bảng điều khiển Smartgen HGM6120U
Chưa cần đầu tư máy mới? Power Pro còn nhận cho thuê máy phát điện công nghiệp và bảo trì – sửa chữa máy phát điện cho nhà máy tại miền Bắc.
5. Kiến thức liên quan
- Chi Phí Vận Hành Máy Phát Điện Công Nghiệp: 5 Khoản Thường Bị Bỏ Sót Trong Ngân Sách
- Bảo Dưỡng Máy Phát Điện: Chu Kỳ Và Checklist Đầy Đủ
- 5 Sai Lầm Nghiêm Trọng Khi Chọn Máy Phát Điện Cho Nhà Máy FDI – Và Cách Tránh Để Không Mất Hàng Tỷ Đồng
Xem thêm
- Phụ tùng máy phát điện — nên trữ gì, thay khi nào
- Quy trình bảo dưỡng máy phát điện — checklist 4 mốc
- Bảo trì – sửa chữa máy phát điện
- Tủ chuyển nguồn tự động ATS
6. Câu hỏi thường gặp
Bảng điều khiển Deep Sea 7310 có kích thước bao nhiêu?
Bảng có kích thước tổng thể 245 × 184 × 51 mm, bản cắt 220 × 160 mm, độ dày mặt tủ tối đa 8 mm. Kích thước bản cắt là con số phải đo lại trên tủ hiện có trước khi đặt hàng thay thế, vì lệch vài milimet là phải gia công lại mặt tủ.
Deep Sea 7310 cảnh báo được những gì?
Bảng có báo động quá tải kW, hẹn giờ chạy động cơ, báo động nhắc bảo trì theo giờ chạy và giám sát bộ sạc ắc quy. Cảnh báo nhắc bảo trì đặc biệt hữu ích vì nó tính theo giờ chạy thực tế thay vì lịch cố định.
Vì sao cần báo động quá tải kW trên bảng điều khiển?
Quá tải kéo dài làm nóng cuộn dây đầu phát và giảm tuổi thọ cách điện, nhưng người vận hành thường không nhận ra vì máy vẫn chạy. Báo động quá tải cho biết sớm để giảm tải hoặc tính lại bậc công suất trước khi hỏng.
Deep Sea 7310 hợp với tổ máy nào?
Bảng thuộc dòng điều khiển tự động, phù hợp tổ máy dự phòng cần tự khởi động khi mất lưới và có nhu cầu giám sát chi tiết. Với tổ máy chỉ vận hành bằng tay, dòng điều khiển đơn giản hơn là đủ. Power Pro tư vấn theo cấu hình tủ hiện có: 0565.669.696.
Xem thêm sản phẩm cùng nhóm: Bộ điều khiển máy phát điện · Phụ kiện
Làm sao biết đúng model cần thay?
Cần thông tin: hãng và model của đầu phát (với AVR) hoặc của tổ máy, số serial, và ảnh chụp tem thiết bị đang lắp. Từ đó tra được đúng mã theo tài liệu hãng.
Có thể thay bảng điều khiển đời cũ bằng đời mới không?
Nhiều trường hợp thay được nhưng cần kiểm tra tương thích về chân đấu nối, cảm biến và giao thức điều khiển. Nên khảo sát thực tế trước khi quyết định.
Thời gian có hàng và lắp đặt bao lâu?
Power Pro báo tình trạng hàng và báo giá trong 2–3 giờ làm việc. Khảo sát tại nhà máy miễn phí, phản hồi trong 30 phút. Hotline/Zalo 0565.669.696.
