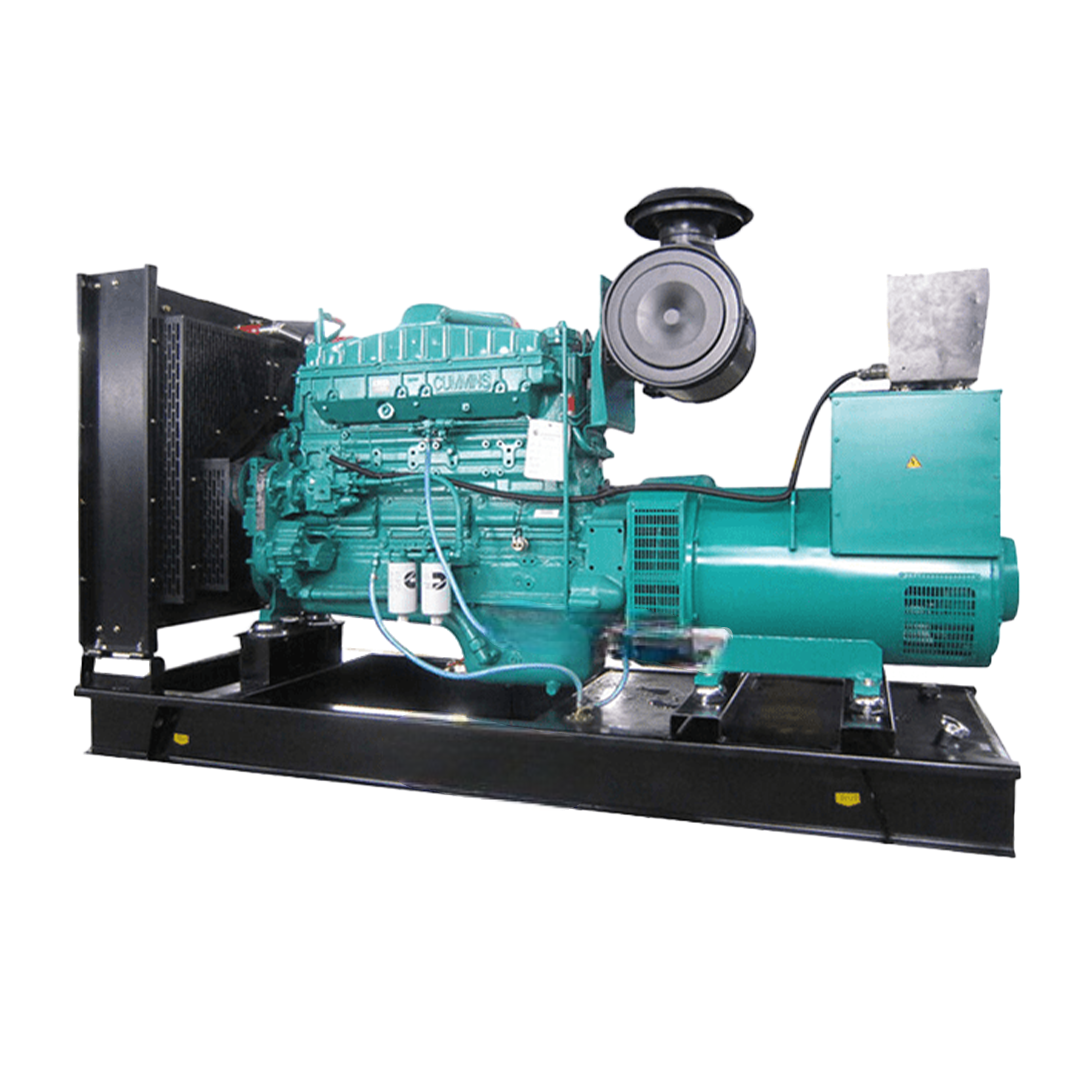

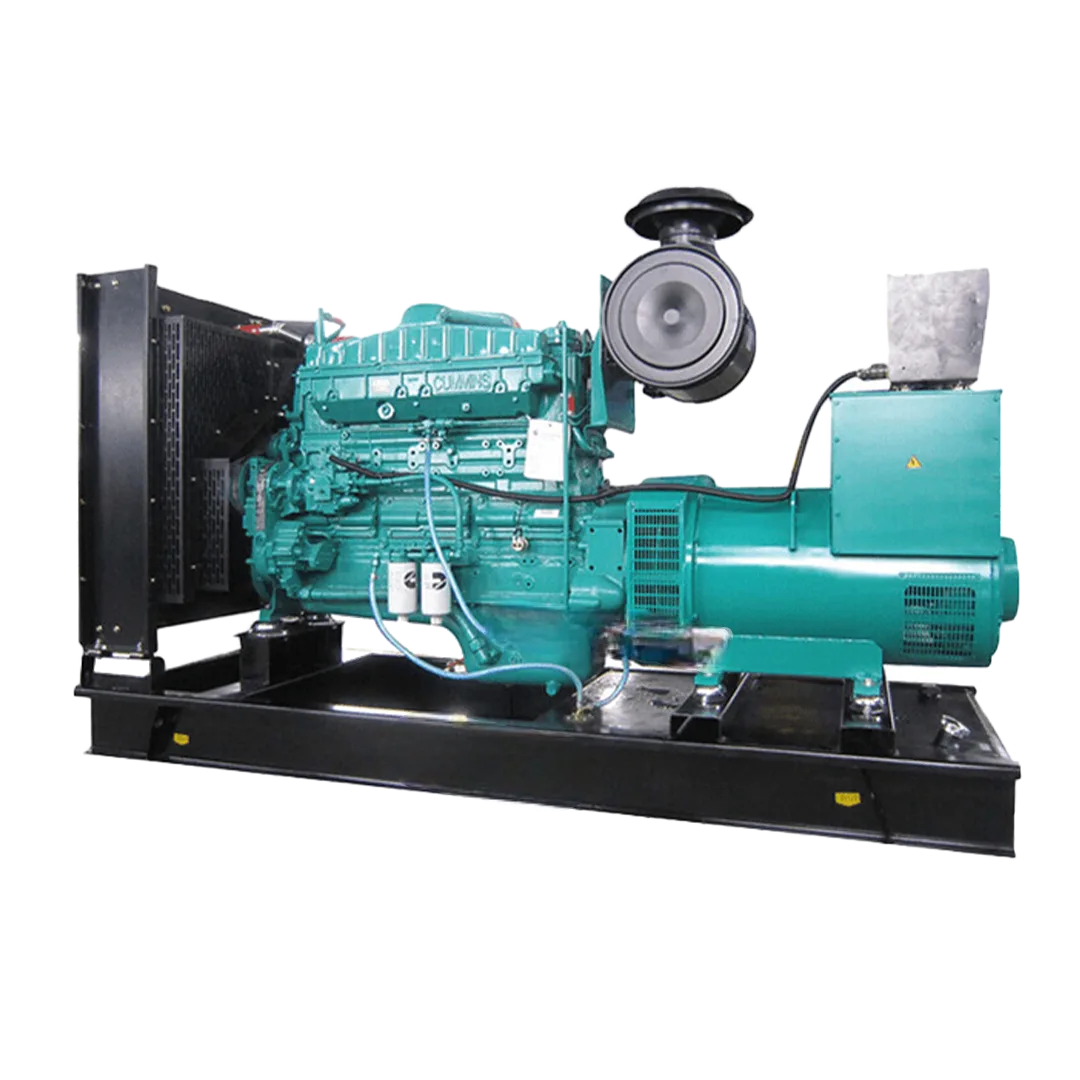

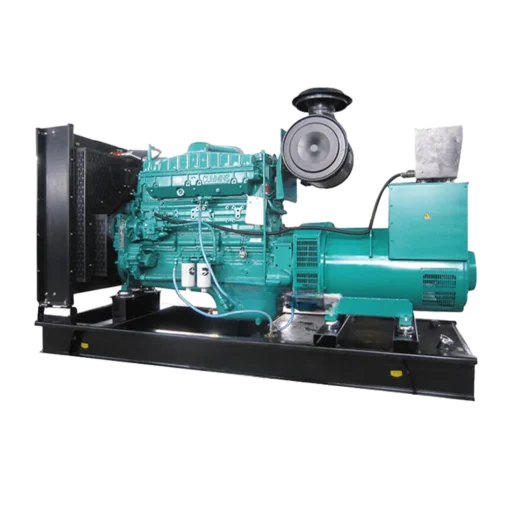

Máy Phát Điện Cummins 525kVA được Power Pro cung cấp chính hãng, kèm hồ sơ kỹ thuật đầy đủ và dịch vụ lắp đặt, bảo trì tại nhà máy. Thông số chi tiết và hướng dẫn chọn đúng cấu hình trình bày dưới đây.
1. Thông Số Kĩ Thuật Chi Tiết
*Thống số có thể thay đổi từng thời điểm, vui lòng liên hệ trực tiếp
| CÁC ĐẶC TÍNH KỸ THUẬT CHÍNH | MÃ HIỆU – QUI CÁCH – THÔNG SỐ |
| TỔ MÁY PHÁT ĐIỆN | |
| Nhãn hiệu | CUMMINS |
| Model | SP-525CS |
| Xuất xứ | China |
| Tình trạng | Mới 100%, đã được nhiệt đới hóa để hoạt động trong điều kiện khí hậu Việt Nam |
| Tiêu chuẩn quản lý chất lượng | ISO 9001:2015 ; ISO 14001:2015 |
| Công suất liên tục | 525 kVA / 420 kW |
| Điện áp ngõ ra danh định | 380/220 VAC |
| Số pha dòng điện ngõ ra | 3 pha – 4 dây |
| Tần số | 50 Hz |
| Hệ thống chống rung | Có hệ thống chống rung bằng đệm cao su |
| Đặc tính quá độ | Phục hồi sau ≤ 5 giây |
| Điều chỉnh công suất khi tải thay đổi | Tự động điều chỉnh |
| Thời gian đạt công suất tối đa | < 60 giây |
| Nhiệt độ môi trường hoạt động | Tổ máy đảm bảo đặc tính kỹ thuật, chức năng vận hành tốt trong điều kiện môi trường khí hậu nhiệt đới, nhiệt độ môi trường đến 40oC (1040F), độ ẩm tối đa 95% |
| Khung bệ máy | Được xử lý bề mặt bằng hóa chất để tránh oxy hóa và được sơn tĩnh điện |
| Nhiên liệu sử dụng | Dầu diesel thông dụng |
| Suất tiêu hao nhiên liệu tại 100% tải | 114 lít/giờ |
| Trọng lượng máy trần | 4.550 kg |
| Kích thước máy trần (LxWxH) | 3.500 x 1.450 x 2.230 (mm) |
| ĐỘNG CƠ DIESEL | |
|
CUMMINS |
|
KTAA19-G5 |
|
Mới 100% |
|
Diesel 4 thì, loại chuyên dụng cho máy phát điện |
|
Tăng áp bằng Turbo (Turbocharge), có làm mát gió |
|
06 xi-lanh / thằng hàng |
|
1500 vòng/phút |
|
13.9:1 |
|
159 x 159 mm |
|
450 kW |
|
ISO 8528, ISO 3046, ISO 9001, ISO 14001, AS 2789, DIN 6271 and BS 5514 |
|
Trực tiếp, sử dụng khớp nối đồng trục |
|
Điện tử |
|
Loại phun nhiên liệu trực tiếp |
|
Đề điện DC 12V-24V, sử dụng ắc-qui chì |
|
Đảm bảo > 6 lần đề |
|
< 100 |
|
Bằng Dynamo sạc nguyên thủy theo máy |
|
Phun cao áp có kiểm soát |
|
Dầu diesel thông dụng |
|
Loại thông thường trên thị trường |
|
Sử dụng bộ lọc có thể thay thế |
|
Hệ thống màng lọc dầu bôi trơn có thể thay thế |
|
Đi kèm theo máy, loại màng khô, có thể thay thế và Ống góp gió vào |
|
Bộ tản nhiệt nước (dàn giải nhiệt tuần hoàn bằng thép không rỉ) kết hợp quạt gió đầu trục, đảm bảo máy hoạt động ổn định ngay cả khi ở chế độ quá tải 110%. Nhiệt độ nước cho phép 1050C |
|
Khí hậu nhiệt đới (50oC) |
|
+ Bộ cao su giảm chấn
+ Bộ lọc gió + Ống góp gió vào + Ống thoát + Bơm nước tuần hoàn + Bộ lọc nước và chất chóng ăn mòn + Bơm dầu làm trơn + Máy nạp ắc-qui 12VDC + Động cơ khởi động 12VDC + Bộ tản nhiệt và quạt |
| ĐẦU PHÁT ĐIỆN XOAY CHIỀU | |
|
STAMFORD
LEROY – SOMER |
|
HCI544D / TAL-A473-D |
|
Mới 100% |
|
4 cực, không chổi than, kích từ nam châm vĩnh cữu theo kiểu PMG |
|
ISO 9001 , ISO 14001, BS EN 60034; BS5000, BS6861, VDE 0530, NEMA MG1-32, IEC34, CSA C22.2-100, AS1359 ( STAMFORD )
ISO 9001, ISO14001, IEC 60034, NEMA MG 1.32-33, ISO 8528-3, CSA C22.2 n°100-14 và UL 1446, IEC 61000-6-2, IEC 61000-6-3, IEC 61000-6-4, VDE 0875G, VDE 0875N và EN 55011 ( LEROY SOMER ) |
|
3 pha / 4 dây (có dây trung tính) |
|
400/230 VAC |
|
50Hz |
|
Không vượt quá ± 0,25% ở tải ổn định, từ không tải đến đầy tải |
|
Vận hành với tải dao động, trong các chế độ làm việc độc lập hoặc hòa đồng bộ giữa các tổ máy |
|
Được tích hợp trong Board điều khiển) |
|
– ≤ ±0,5% ở tải không đổi – từ không tải đến đầy tải
– Mọi gía trị tải (không tải – đầy tải) – Mọi trạng thái máy từ lạnh đến nóng – Độ tụt vận tốc đến 4,5% |
|
0,8 – 1.0 |
|
IP 23 |
|
Cấp H |
|
THD ≤ 0,5% |
|
≥ 92,5% |
|
Đáp ứng tiêu chuẩn BS EN 61000-6-2, BS EN 61000-6-4, VDE 0875 cấp G, N |
| BỘ ĐIỀU KHIỂN | |
|
DEEP SEA ELECTRONICS 7320 |
|
– Điều khiển bằng tay và tự động
– Khóa cấp nguồn điều kiển – Các nút điều khiển và cài đặt hệ thống như: STOP/RESET-MANUAL-AUTO-TEST-START – Dừng máy khi có các lỗi sự cố và dừng máy khẩn cấp bằng tay – Báo lỗi sự cố , tắt máy và lưu lại các lỗi |
|
ISO 9001 , ISO 14001, BS EN 61000-6-2, BS EN 61000-6-4, BS EN 60950, BS EN 60068-2-1, BS EN 60068-2-2, BS EN 60068-2-6, BS EN 60068-2-30, BS EN 60068-2-78, BS EN 60068-2-27, BS EN 60529 |
|
Bộ điều khiển kỹ thuật số LCD |
|
1.Các thông số động cơ – Nhiệt độ động cơ – Mức nhiên liệu – Điện áp bình ắc quy – Áp suất dầu động cơ – Tốc độ động cơ- Số giờ chạy của động cơ 2.Các thông số đầu phát – Điện áp trên 3 pha( pha-pha, pha và trung tính)(V) – Tần số (Hz) – Dòng điện trên 3 pha (A)- Công suất hoạt động trên từng pha và tổng (KW)- Công suất biểu thị của từng pha và tổng (kVA)- Công suất phản hồi của từng pha và tổng (kVAr)- Hệ số hoạt động của từng pha và hệ số trung bình – Điện áp nạp bình ắc quy – Ngày/giờ |
|
1. Hệ thống cảnh báo
– Tốc độ vòng tua của động cơ Cao/thấp – Điện áp Acquy Cao/thấp – Báo lỗi bật/tắt máy – Lỗi sạc acquy – Dòng điện đầu ra Cao – Điện áp đầu ra Cao/thấp – áp suất dầu bôi trơn thấp – Lỗi dừng khẩn cấp – Nhiệt độ nước làm mát động cơ cao 2. Đèn LED chỉ dẫn – Đèn báo màn hình chính hoạt động – Đầu phát điện hoạt động – Điện áp trên tải |
| Phụ kiện kèm theo máy | Phụ kiện nhập khẩu đồng bộ theo máy gồm:
+ Pô giảm thanh + Ống nhún đàn hồi + Bình ắc-qui + Bộ sạc duy trì bình ắc-qui (điện thế 220~230Vac) + Sổ tay vận hành máy phát điện + Bồn nhiên liệu nằm dưới chân máy + Nhớt bôi trơn, nước làm mát (cấp tại Việt Nam) |
Thông số quy đổi nhanh
| Công suất biểu kiến | 525 kVA |
| Công suất hữu dụng (cosφ 0,8) | ≈ 420 kW |
| Dòng điện định mức (3 pha 380V) | ≈ 798 A |
| Tiêu thụ dầu tham chiếu ở 75% tải | ≈ 56–79 lít/giờ |
Quy đổi theo I = S × 1000 / (√3 × U). Số liệu tham chiếu kỹ thuật; mức tiêu thụ thực tế phụ thuộc động cơ, tải và điều kiện vận hành.
Ba lưu ý khi chốt công suất
- Dự phòng 20–25% so với tổng phụ tải tính toán. Chạy thường xuyên trên 80% tải rút ngắn tuổi thọ động cơ và tăng chi phí bảo trì.
- Bơm, quạt, máy nén, máy nâng khởi động trực tiếp có dòng khởi động gấp 5–7 lần dòng định mức — phải tính theo dòng khởi động, không theo công suất trên nhãn.
- Chạy non tải dưới 30% công suất kéo dài gây đóng muội buồng đốt. Nếu phụ tải thực tế thấp hơn nhiều so với 420kW, mức công suất nhỏ hơn kinh tế hơn.
2. ĐẶC ĐIỂM NỔI BẬT CỦA MÁY PHÁT ĐIỆN CUMMINS 525KVA
-
Động cơ Cummins chính hãng mạnh mẽ: Sử dụng khối động cơ Diesel Heavy-Duty, mang lại hiệu suất vượt trội, chịu tải tốt và có khả năng hoạt động liên tục bền bỉ trong những môi trường khắc nghiệt nhất.
-
Đầu phát điện đồng bộ: Đầu phát Stamford/Cummins đạt tiêu chuẩn lớp cách điện H, giúp cung cấp dòng điện chất lượng cao, ổn định, an toàn cho các thiết bị điện tử nhạy cảm.
-
Hệ thống điều khiển thông minh: Trang bị bảng điều khiển PowerCommand (PCC) vi xử lý hiện đại, cho phép giám sát toàn diện thông số (điện áp, áp suất dầu, nhiệt độ nước), tự động khởi động khi mất điện và cảnh báo khi có sự cố.
-
Tiết kiệm nhiên liệu & thân thiện môi trường: Hệ thống phun nhiên liệu điện tử điều khiển chính xác, tối ưu hóa quá trình đốt cháy, giúp giảm thiểu mức tiêu hao nhiên liệu và khí xả độc hại.
3. ỨNG DỤNG CỦA SẢN PHẨM
- Quy mô tải phù hợp: Máy Phát Điện Cummins 525kVA gánh tốt nhất khi tải thường trực nằm trong khoảng 252–336 kW. Đây là vùng 60–80% công suất, nơi động cơ đốt sạch và suất tiêu hao trên mỗi kWh thấp nhất. Chạy dưới 30% tải kéo dài sinh muội và rò dầu vào buồng đốt.
- Tủ chuyển nguồn ATS và tuyến cáp: dòng định mức của tổ máy là 798 A ở lưới 380 V ba pha, nên chọn tủ ATS từ 1.000 A trở lên và tính tiết diện cáp theo đúng con số này. Chọn tủ sát dòng máy làm nóng tiếp điểm và giảm tuổi thọ.
- Nhiên liệu cho một ca 8 giờ: khoảng 448–632 lít ở mức 75% tải. Con số này quyết định dung tích bồn ngoài và phương án tiếp dầu khi lưới mất điện kéo dài.
- Cấu hình tổ máy: động cơ Diesel 4 thì, loại chuyên dụng cho máy phát điện; đầu phát 4 cực, không chổi than, kích từ nam châm vĩnh cữu theo kiểu PMG.
- Ngành phù hợp: nhà máy FDI vốn Nhật – Hàn – Đài Loan, nhà máy điện tử và dược phẩm có phòng sạch, bệnh viện, trung tâm thương mại.
- Lưu ý khi chốt công suất: phải cộng thêm biên cho dòng khởi động — động cơ khởi động trực tiếp rút dòng đỉnh gấp 6–7 lần dòng định mức, qua biến tần hoặc khởi động mềm còn 2–3 lần. Khảo sát tải thực tế: 0565 669 696.
4. Các Dòng Model tham khảo
Chưa cần đầu tư máy mới? Power Pro còn nhận cho thuê máy phát điện công nghiệp và bảo trì – sửa chữa máy phát điện cho nhà máy tại miền Bắc.
5. Kiến thức liên quan
- So Sánh Máy Phát Điện Cummins Và Perkins: 8 Tiêu Chí Kỹ Thuật Quan Trọng Nhất Để Chọn Đúng Cho Nhà Máy
- Máy Phát Điện Cho Nhà Máy Sản Xuất: Giải Pháp Nguồn Điện Không Gián Đoạn Cho Dây Chuyền Công Nghiệp
- Cách Chọn Máy Phát Điện Theo Tải: Công Thức 5 Bước Tính Đúng Công Suất Cho Nhà Máy, Tòa Nhà Và Trang Trại
Xem thêm
- Máy phát điện 500kVA — mức công suất gần nhất có sẵn danh sách
- Tra máy phát điện theo công suất
- Bảo trì – sửa chữa máy phát điện
- Cách tính công suất máy phát điện
- Tủ chuyển nguồn tự động ATS
Triển khai thực tế cho máy 525kVA
Phần này nêu các con số và lựa chọn cần chốt trước khi lắp đặt, tính riêng cho dải 525kVA.
| Hạng mục | Thông số cho dải 525kVA |
| Công suất tác dụng | 420 kW (hệ số công suất 0,8) |
| Dòng định mức 380V ba pha | 798 A |
| Vùng tải nên vận hành | 252–336 kW (60–80% công suất) |
| Ngưỡng non tải cần tránh | dưới 126 kW kéo dài |
| Bậc tủ ATS | 1000 A |
| Aptomat tổng phía máy phát | 1000 A |
| Tuyến dẫn | 3 × 185mm² mỗi pha |
| Diện tích phòng máy tham khảo | khoảng 45 m² |
Tuyến dẫn và tủ đóng cắt
Tuyến cáp từ máy về tủ phân phối: tối thiểu 3 × 185mm² ruột đồng mỗi pha, tính theo dòng định mức 798A cộng dự phòng 25%. Cáp dài trên 50m cần tăng tiết diện để bù sụt áp.
Bậc ATS 1000A lấy từ dòng định mức nhân hệ số 1,22 rồi làm tròn lên bậc chuẩn gần nhất. Chọn bậc thấp hơn thì tủ phát nhiệt khi máy chạy đầy tải, tiếp điểm mòn nhanh và dễ hỏng đúng lúc mất điện.
Một máy 525kVA hay hai máy 263kVA
Từ dải này bài toán chia máy đáng cân nhắc thật. Hai máy 263kVA chạy hòa đồng bộ cho phép tắt bớt một máy khi tải thấp, tránh chạy non tải kéo dài. Đổi lại phải đầu tư tủ hòa đồng bộ và phòng máy rộng hơn.

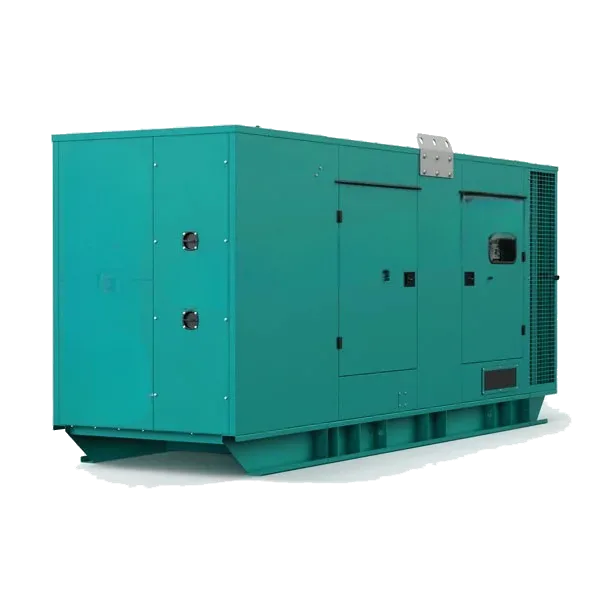

Vỏ chống ồn hay dạng trần
Ở dải 525kVA, phần lớn dự án chọn máy dạng trần đặt trong phòng máy xây riêng. Vỏ chống ồn cho công suất này vừa nặng vừa hạn chế thao tác bảo dưỡng.
Chế độ vận hành và dòng khởi động
Biểu đồ tải theo giờ quyết định cấu hình. Nếu tải nền chỉ 126kW mà đỉnh lên 336kW theo đợt ngắn, phương án hai máy nhỏ hòa đồng bộ vận hành kinh tế hơn một máy đơn.
Dòng khởi động của nhóm động cơ lớn cần tính cộng dồn theo trình tự khởi động. Khởi động đồng thời nhiều động cơ là nguyên nhân phổ biến nhất khiến máy đủ công suất trên giấy vẫn sụt áp khi chạy thật.
Công trình phù hợp với dải 525kVA
Dải này thường dùng cho nhà máy FDI, trung tâm thương mại, bệnh viện tuyến tỉnh, nhà máy chế biến thực phẩm.
Lưu ý riêng của dải 525kVA: Từ dải này tuyến cáp và thanh cái bắt đầu chiếm phần đáng kể trong chi phí lắp đặt. Tính tuyến cáp cùng lúc với chọn máy.
Bảo dưỡng máy 525kVA
Mốc chuẩn là 250 giờ chạy hoặc 6 tháng, tùy điều kiện nào đến trước. Máy 525kVA cần chạy thử có tải định kỳ, không chỉ chạy không tải. Chạy không tải kéo dài gây đóng muội và không kiểm chứng được khả năng nhận tải thật của hệ thống.
Checklist trước khi chốt máy 525kVA
- Đã cộng đủ tải liên tục và tải khởi động của động cơ lớn nhất chưa
- Tủ ATS đã chọn đúng bậc 1000A chưa, hay đang dùng bậc thấp hơn cho rẻ
- Tuyến dẫn 3×185mm² đã tính vào ngân sách lắp đặt chưa
- Phòng máy khoảng 45m² đã có chỗ chưa, thông gió và ống khói bố trí thế nào
- Nhà máy có kế hoạch mở rộng tải trong 3 năm tới không
- Ai chịu trách nhiệm chạy thử định kỳ sau khi bàn giao
Cần khảo sát tải thực tế trước khi chốt cấu hình — gọi 0565.669.696.
6. Câu hỏi thường gặp
Máy phát điện CUMMINS 525kVA cấp được công suất bao nhiêu?
Công suất liên tục 525 kVA / 420 kW, dòng định mức khoảng 798 A ở lưới ba pha 380 V. Nên vận hành trong vùng 60–80% tải, tức khoảng 252–336 kW, để máy không bám muội khi non tải và còn dự phòng cho dòng khởi động.
Cấu hình động cơ và đầu phát của SP-525CS ra sao?
Động cơ CUMMINS model KTAA19-G5, đầu phát STAMFORD LEROY – SOMER. Xuất xứ China. Đây là cấu hình tiêu chuẩn của model SP-525CS tại Power Pro.
Chọn tủ ATS bao nhiêu ampe cho máy CUMMINS 525kVA?
Dòng định mức khoảng 798 A, nhân hệ số dự phòng 1,22 rồi làm tròn lên bậc chuẩn được 1000 A. Chọn thấp hơn bậc này thì tủ nóng khi máy chạy đầy tải.
Mức tiêu thụ dầu của máy CUMMINS 525kVA là bao nhiêu?
Ở 100% tải tiêu hao 114 lít/giờ, ở 75% tải là ≈ 56–79 lít/giờ. Nhân số giờ chạy dự kiến với đơn giá dầu để ước chi phí vận hành — đây là khoản lớn hơn chênh lệch giá mua nếu máy chạy thường xuyên.
Máy CUMMINS 525kVA nặng bao nhiêu và cần diện tích ra sao?
Kích thước 3.500 x 1.450 x 2.230 (mm), trọng lượng 4.550 kg. Cần chừa lối đi bảo trì quanh máy và nền chịu được tải trọng tĩnh cộng rung động khi vận hành.
Xem thêm sản phẩm cùng nhóm: CUMMINS TRUNG QUỐC
Máy 525kVA tương đương bao nhiêu kW?
Khoảng 420kW, theo hệ số công suất tiêu chuẩn 0,8 của tổ máy phát điện 3 pha.
Máy 525kVA tiêu thụ bao nhiêu dầu mỗi giờ?
Tham chiếu khoảng 56–79 lít/giờ ở 75% tải. Chạy non tải kéo dài làm suất tiêu thụ trên mỗi kWh cao hơn.
Bao lâu có báo giá và lắp đặt?
Power Pro báo giá trong 2–3 giờ làm việc sau khi nhận yêu cầu, khảo sát thực tế miễn phí, phản hồi trong 30 phút. Hotline/Zalo 0565.669.696.
